圓錐破碎機型號大全，圓錐破專屬防塵方式分享

發布標志發布時間：2021-09-18 15:32:25 發布者：小孟

2020年遼寧一鐵礦廠從河南紅星機器選購了4臺SC單缸液壓圓錐破和一臺HPT液壓圓錐破碎機，用于細碎車間改造，助力礦山的鐵礦石精細化開采，一年過去了，該廠樹立完成鐵礦石年產量達1300萬噸左右的目標，不得不說，選購紅星機器的圓錐破是關鍵取勝點。那么今天我們就來詳細了解一下圓錐破碎機型號大全，并分享給大家一些防塵經驗。

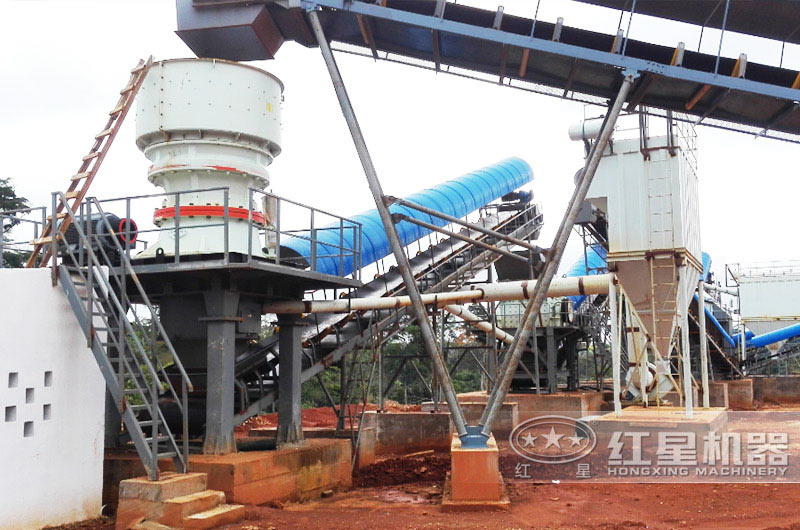

單缸液壓圓錐破生產現場

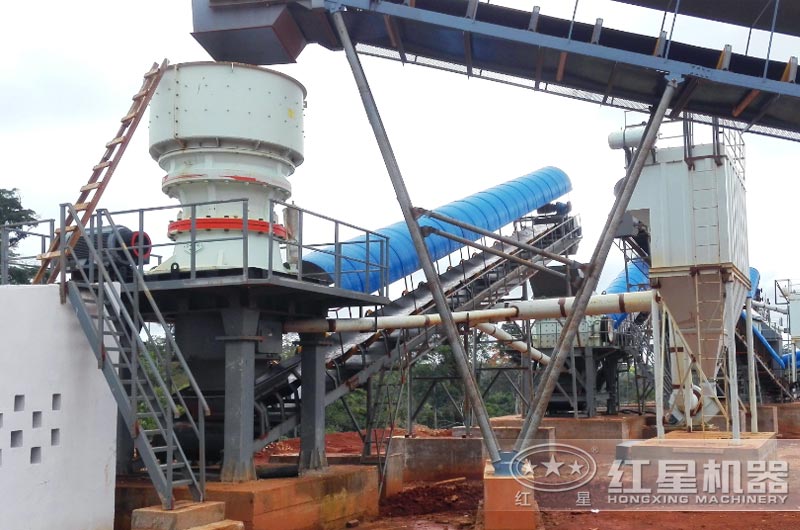

大型單缸液壓圓錐破生產現場實拍

圓錐破碎機型號大全

圓錐破碎機的種類型號較多，有單缸液壓圓錐破、多缸液壓圓錐破、全液壓式、復合型圓錐破以及彈簧圓錐破，后面幾款是經典款，今天我們就針對新型的單缸液壓圓錐破和多缸液壓圓錐破來詳細介紹一下。

一、單缸液壓圓錐破

SC單缸液壓圓錐破碎機

紅星單缸液壓圓錐破碎機，PLC+觸摸屏控制更智能

排料口調節工作原理：

正常運行時，通過油泵對主軸油缸注油或排油，使主軸上移或下移（主軸上下浮動），調節排料口大小。這種調整方式可能引起排礦口在破碎硬礦石時較難鎖緊。

過載保護裝置：

過鐵時，液壓油注入蓄能器，主軸下墜；過鐵后，蓄能器將油壓回，破碎機正常運行。清腔時也是用液壓泵。

潤滑系統：

兩路進油口注油，一路從主軸下端進入，潤滑球面軸承、球形瓦、機架襯套、主軸襯套，進而潤滑大小錐齒輪；另一路從傳動軸端進入，潤滑傳動軸襯套，最后兩路油從同一出油口排出。

單缸圓錐破型號參數表：

SC單缸圓錐破中碎系列技術參數：

型號	腔型	給料口尺寸	最大進料尺寸	最小排料口尺寸	電機功率	處理能力（t/h）
SC100S	C1	250	200	22	90	85-170
SC100S	C2	200	160	19	90	70-130
SC160S	C1	360	290	25	160	125-345
SC160S	C2	300	240	22	160	108-305
SC250S	C1	450	360	35	250	267-605
SC250S	C2	400	320	29	250	225-515
SC315S	C1	560	450	41	315	349-1050
SC315S	C2	500	400	38	315	318-892

SC單缸圓錐破細碎系列技術參數：

型號	腔型	給料口尺寸	最大進料尺寸	最小排料口尺寸	電機功率	處理能力（t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	38	30	4		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	35	25			70-90
SC250	F1	215	170	16	250	116-396
	F2	110	90	13		117-194
	F3	38	30			100-125
SC315	F1	275	220	16	315	177-662
	F2	175	140	16		162-552
	F3	85	70	13		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：產量根據不同物料，進料粒度等因素其結果將有所不同

二、多缸液壓圓錐破

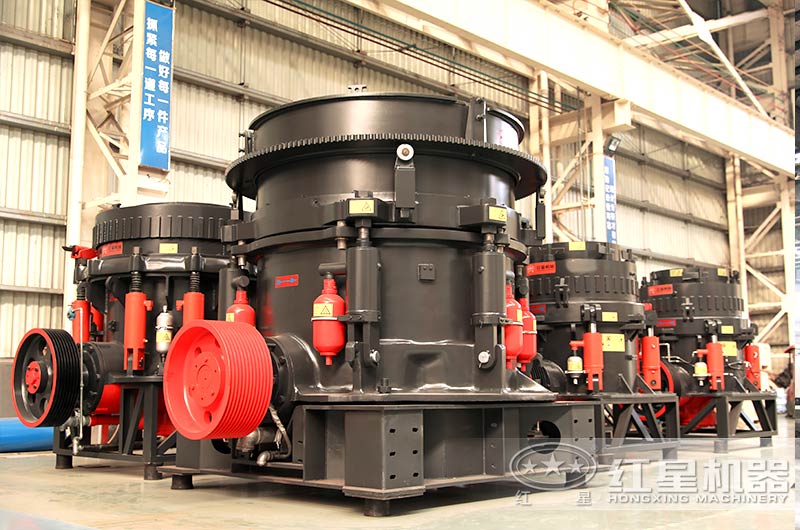

多缸液壓圓錐破碎機，全液壓保護和調整裝置更安全

排料口調節：

通過液壓推手或液壓馬達，調整調整帽，從而帶動調整環在支撐套內旋轉（定錐螺旋轉動上下移動），達到調整作用。這種調節方式的好處是排礦口容易鎖緊。

過載保護裝置：

在不可破異物通過破碎腔或因某種原因機器超載時，液壓保險系統實現保險，排礦口增大，異物從破碎腔排出。

潤滑系統：

一條由機器下部油孔進入機器后，到達主軸中部之后，又分三條支路：偏心套內外表面，主軸中間油孔到達球型軸承，經過孔道潤滑大小錐齒輪；另一條由傳動軸架上的孔進油，潤滑傳動軸承，其回油也是經過小錐齒輪下部的回油孔及防塵蓋上的回油孔回油。

多缸液壓圓錐破型號參數表：

型號	腔型	破碎錐大端直徑	給料口尺寸	最大給料尺寸	排料口調整范圍	處理能力（t/h）	電機功率	主機重量
HPM200	C1	900	185	145	22~38	160~250	160	10
	C2		125	100	18~38	145~250
	C3		95	75	14~38	120~250
	F1		76	60	12~25	108~210
	F2		54	45	10~25	81~210
	F3		23	20	8~25	72~210
HPM300	C1	1100	235	190	26~45	230~445	220	18
	C2		211	170	20~45	200~445
	C3		150	120	16~45	180~445
	F1		77	60	14~25	160~220
	F2		53	40	12~25	140~220
	F3		25	20	8~25	120~220
HPM400	C1	1400	299	240	30~51	270~630	315	25
	C2		198	160	20~51	243~630
	C3		111	90	14~51	210~630
	F1		92	75	12~25	162~370
	F2		52	40	10~25	126~370
	F3		51	40	8~25	104~370
HPM500	C1	1500	335	270	32~51	365~790	400	34
	C2		286	230	25~51	328~790
	C3		204	165	19~51	280~790
	F1		133	105	16~25	202~450
	F2		95	75	13~25	158~450
	F3		52	40	8~25	122~450
HPM800	C1	2000	353	280	32~51	616~1100	630	69
	C2		297	240	32~51	522~1100
	C3		219	175	16~51	380~1100
	F1		155	125	13~25	328~730
	F2		92	75	10~25	270~730
	F3		33	25	5~25	166~730

注：產量根據不同物料，進料粒度等因素其結果將有所不同

圓錐破專屬防塵方式分享，教你環保達標

1、水封防塵裝置

這種防塵是依賴于碗形軸承架上的環形給水槽和固定在圓錐驅體下端的球形圈。球形圈插入環形給水槽中，當破碎機工作時，球形圈把粉塵擋住，使其落入水中，水封水由進水管流入給水槽，待流滿給水槽后溢流至外部環形排水槽，從而使帶粉塵的回水經排水管流出機外。

2、膠圈副—水封防塵裝置

根據圓錐破碎機驅體的內側和碗形軸承架的外側制作一膠圈副，把錐形膠圈安裝在碗形軸承架上，把筒形膠圈安裝在圓錐驅體上，并保證膠圈副在任何方向都緊密接觸。

在破碎機工作時，筒形膠圈隨破碎機一起轉動和擺動，而碗形軸承架上的錐形膠圈在彈力的作用下，始終與筒形膠圈貼緊。從而避免了粉塵的進入。但由于制作與安裝上的誤差，使得極少部分粉塵進入水槽中。因此，還須使用水封防塵。

這種防塵實質上也是兩道防塵，膠圈的材料必須具備良好的彈性、耐磨性和耐熱性，目前這種橡膠板還很少。采用普通橡膠板或V帶，使用壽命很短。

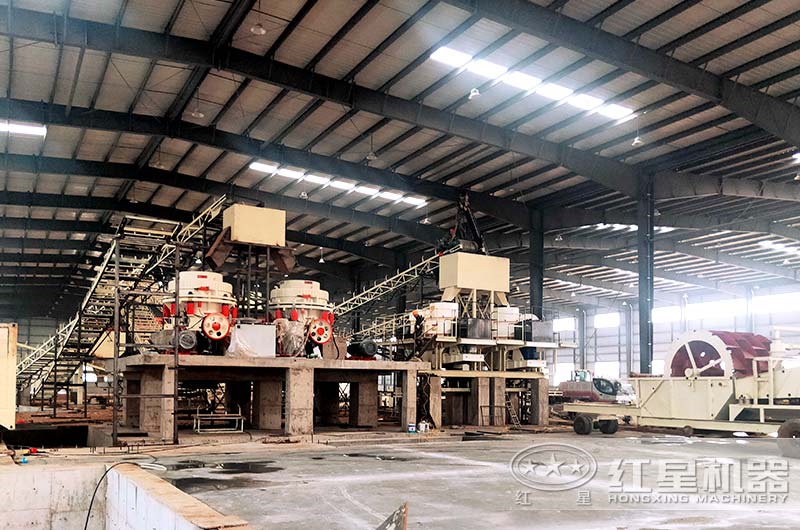

大型環保圓錐破碎機生產現場

3、水封—毛氈防塵裝置

選擇厚度為3-8mm的工業毛氈，在圓錐破碎機的碗形軸承架回油槽的外邊緣，用壓板將毛氈固定其上。毛氈的高度要保證有3-5mm的壓縮量。裝好后的毛氈，應澆上潤滑油以降低毛氈的磨損。

這也是一種兩道防塵，在水封防塵裝置中，大部分粗粒粉塵已落入水中，一部分細粒粉塵飛起進入此處，被毛氈擋住，從而阻止粉塵進入潤滑系統中。

4、泡沫防塵裝置

先把圓錐破碗形軸承架上的防塵圈卸掉，并把環形回水槽清洗干凈，然后選擇適當厚度（一般比水槽寬度大10-20mm）的泡沫塑料，割成“口”形，其高度要保證有20~30mm的伸縮量，用“309膠”固定在回水槽中即可。當破碎機運行時，它依靠泡沫塑料的彈性而始終緊貼于球形圈，從而避免了粉塵進入的可能性。

了解更多圓錐破碎機的設備信息和型號參數，可以直接點擊在線客服或到廠家免費考察，有專業技術人員一對一為您詳細解答疑問。
