單齒輥破碎機

發布標志發布時間：2016-09-07 08:55:51 更新時間：2022-03-07 09:22:38 發布者：張欣

單齒輥破碎機

單齒輥式破碎機簡稱單齒輥破碎機，該產品以高產、節能、環保等優點成為火電廠取代進口破碎設備的重要設備，具有破碎比大、噪音小、振動小、粉塵少、能耗低、占地面積小、維修簡單方便等優點。

單齒輥破碎機設備

單齒輥破碎機應用范圍

由于單齒輥破碎機是單輥破碎，所以該設備不適用于濕式物料的破碎，而單齒輥破碎機對干式物料的破碎效果很好，廣泛適用于鋼鐵、冶金礦山等行業中破碎中硬度粗料，還可用于將燒結機卸下的熾熱燒結礦餅進行破碎，使熾熱燒結餅破碎成適合冷卻要求的粒度。

紅星單齒輥破碎機改進

由于，老式單齒輥破碎機存在效率較低，結構復雜等缺點，因彈簧拉桿必須讓開出料口位置，以免被物料砸壞，還增加了單齒輥破碎機機體在高和寬兩個方向的尺寸。

單齒輥破碎機

因此，我公司針對老式單齒輥破碎機所存在的缺點，進行結構優化改進，通過將篦板放在底部，齒輥插入篦板內，礦塊在齒輥與篦板間受剪切，破碎效率高，粒度均勻，消除了漏料現象。

單齒輥破碎機工作原理

單齒輥破碎機是由一個齒輥和一組固定篩板組成，齒輥由電動機、減速機、聯軸器驅動，大塊物料從進料口進入由齒輥和篩板組成的破碎腔，受到破碎齒的沖擊和劈裂作用，將物料破碎至需要的粒度。為保證單齒輥破碎機在高溫環境下的可靠性，采用空心主軸水循環冷卻方式將軸承溫度控制在一定范圍之內。

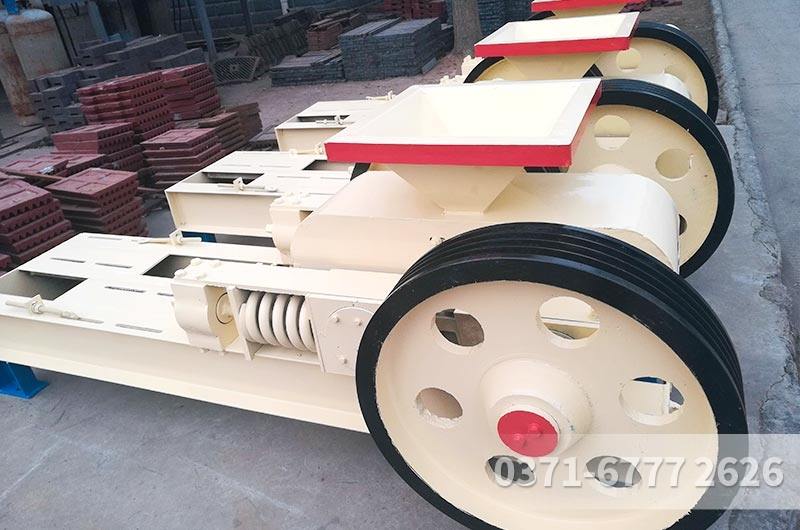

單齒輥破碎機

單齒輥破碎機參數

型號	輥子直徑	輥子長度	最大進料粒度	排料粒度	產量（t/h）	電機功率	總重量	外形尺寸（長×寬×高）（mm）
2PGC600×500	600	500	200-450	15-100	30-60	4P 11×2	3.8	2450×1800×950
2PGC600×800	600	750	300-600	20-120	60-100	4P 18.5×2	7.2	4500×1900×1350
2PGC800×1000	800	1000	500-800	30-150	100-160	4P 22×2	12.6	2550×2050×1100
2PGC1000×1000	1000	1000	700-950	30-200	150-200	6P 45×2	18.8	2780×4100×1550
2PGC1200×1200	1200	1200	800-1050	30-200	180-250	6P 55×2	29.5	2780×3200×1980
2PGC1500×1200	1500	1200	1000-1150	30-200	200-300	6P 75×2	38.6	8010×4500×2050
