全液壓圓錐破碎機視頻

HXGYS全液壓圓錐破碎機是我公司結合單缸液壓圓錐破碎機與PYF圓錐破碎機，采用了先進的設計理念，徑優化設計而成的新型圓錐破碎機，由于采用了較佳的破碎頻率和偏心距，使破碎產品中細粒級含量更高，小于閉口邊排料口粒的含量可達80%，這樣能顯著地提高后續工序的處理能力，降低綜合能耗。

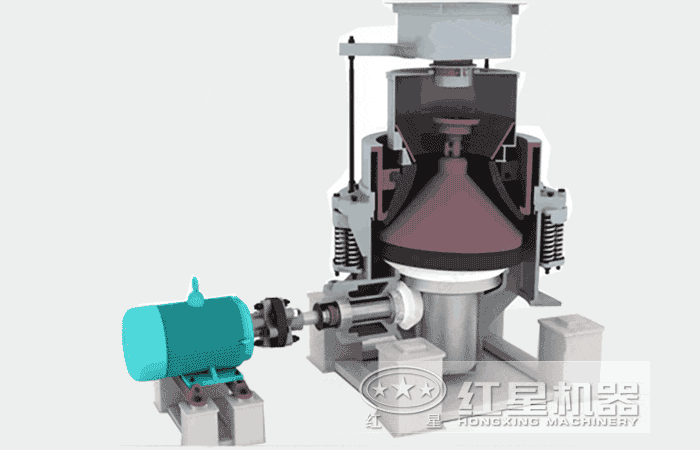

工作原理

在工作是通過電動機的旋轉帶動帶輪或聯軸器、 傳動軸和圓錐部在軸心線下使偏心軸做周期性旋擺運動。在物料從料口進入破碎腔后因受到偏心軸和軋臼壁的相互沖擊擠壓、研磨、揉搓從而產生破碎的作用。液壓保險系統能在機器發生過鐵故障或者悶車現象時通過液壓將支撐套和定錐部頂端排除出故障物，在起到很好的保險作用的同時大大的降低了維修率及提高生產效率。

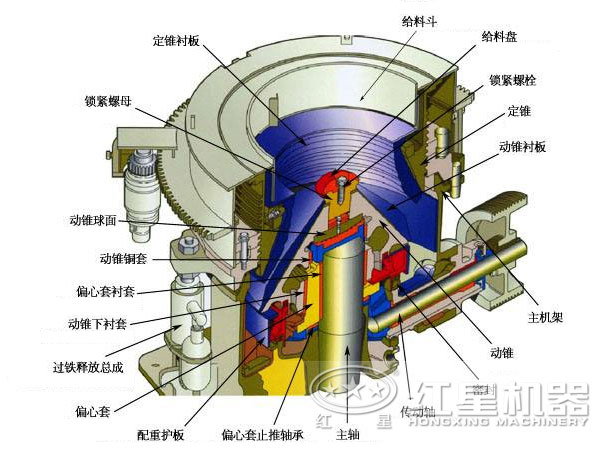

內部結構頂端

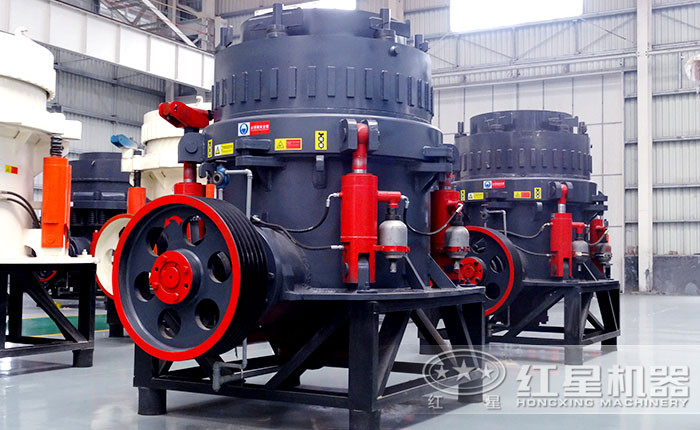

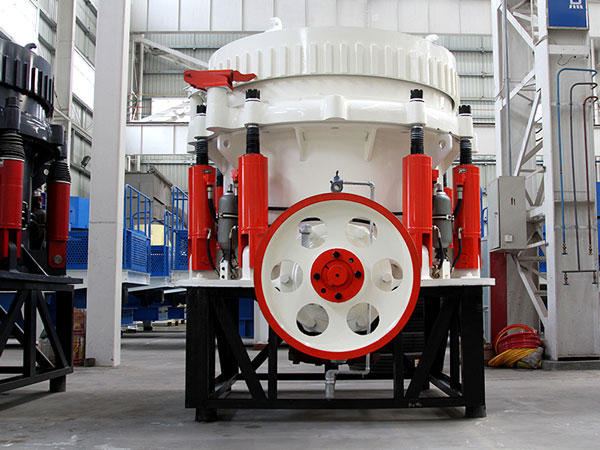

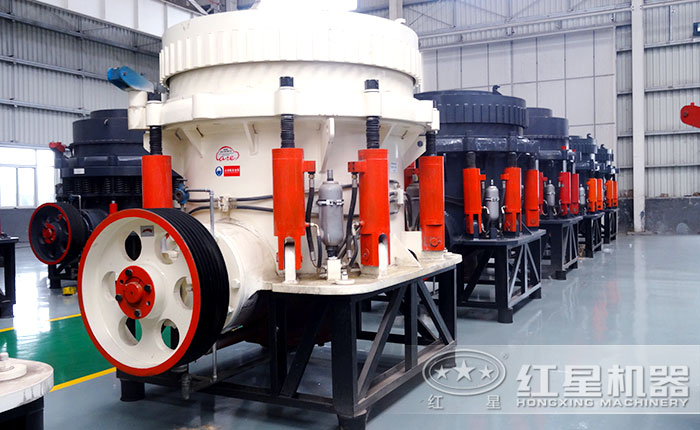

圖片實拍

客戶現場

性能優勢

1、采用層壓破碎：高新能破碎腔型與高破碎頻率的圓滿結合，使得本機處理能力大大提高，又由于采用了層壓破碎原理，故破碎產品多為立方結構，極大程度上減少了針片狀物料。

2、采用全液壓操作：全液壓圓錐破碎機采用了全液壓操作，使用方便，易于實現自動化，其可靠性和壽命大大提高。

3、操作維護方便：結構簡單，便于操作、維護，排料口調整方便快捷，檢修省時省力，特別是襯板易于快速更換，減少了停機時間。

4、本機性能可靠：由于進行了優化設計，并對破碎機進行液壓保護，其設備故障率大大降低，在正常使用情況下，設備無故障運行率將超過85%。

技術參數

型號	腔型	破碎錐大端直徑	給料口尺寸	最大給料尺寸	排料口調整范圍	處理能力（t/h）	電機功率	主機重量
GYS 300	C1	910	175	140	13-38	81-180	90	10
	C2		102	80	9-22	60-180
	F1		76	60	3-16	36-145
	F2		41	30	3-13	36-130
GYS 400	C1	1200	241	190	19-51	207-400	200	20
	C2		210	168	16-38	162-350
	C3		137	110	13-31	126-310
	F1		105	85	8-25	109-230
	F2		89	70	6-16	82-230
	F3		64	50	3-16	40-230
GYS 500	C1	1600	269	215	25-64	280-650	280	40
	C2		241	190	22-51	258-450
	C3		209	170	16-38	180-410
	F1		133	105	10-25	162-355
	F2		89	70	6-19	136-330
	F3		70	55	5-13	90-300

注：產量根據不同物料，進料粒度等因素其結果將有所不同
