液壓保護顎式破碎機是一種具有過載保護功能的復擺式破碎機。當顎口咬嚼到不可破碎的物料時，機器負荷會急劇上升，通過液壓保護裝置自動卸荷，避免了突然增 大負荷對機體的沖擊。本機可安全用于物料中摻有極強極硬異物的破碎作業中。本機由復擺式顎式破碎主機、液壓保護裝置及電控柜三大部分組成。

工作原理

待破碎塊狀物由破碎腔（由固定齒板、活動齒板及側面襯板構成）上端（即進料口）進入，經動顎的咬嚼破碎后由破碎腔下端（出料口）排出。動顎的咬嚼動作由傳動部分帶動偏心軸轉動而產生。偏心軸作為四連桿機構的曲柄帶動作為連桿的動顎，并由此帶動作為搖桿的肘板作擺動，動顎在兩端的制約中做有利于破碎及排料的復雜擺動。液壓系統是機器的過載保護裝置，它以可縮性肘板支承油缸實現破碎機在超負荷狀態下作規避動作。

顎式破碎機工作過程中，當顎口咬嚼到不可破碎的物料時，肘板通過活塞將峰荷傳到油液系統中，使油壓迅速升高到設定值以上，系統中的壓力變送器立即發出訊號，打開油缸通往油箱的通路，油缸后腔卸壓，動顎將在自重及彈簧拉拽下張大排料口，吐出不可破碎物，此即"過鐵“。排障動作完成后，隔斷油缸與油箱的通路，打通油源通往油缸的回路，則動顎在壓力油的推動下，恢復到原定的開口尺寸，機器又自動進入破碎作業狀態。

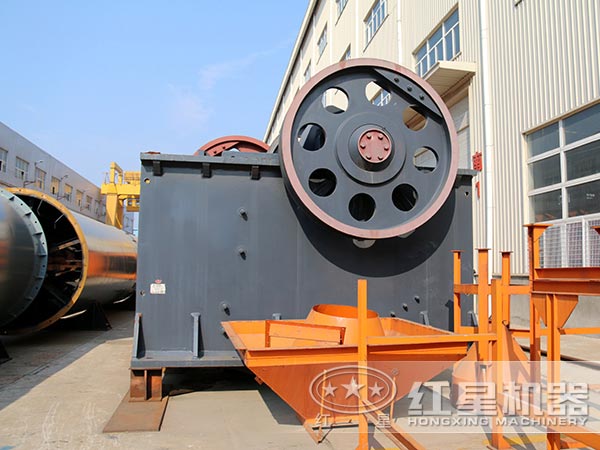

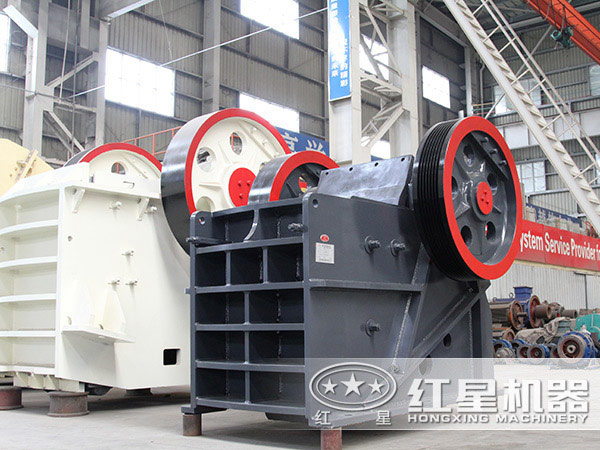

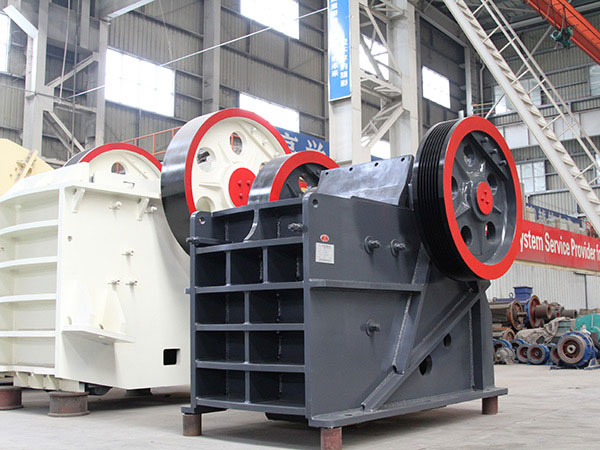

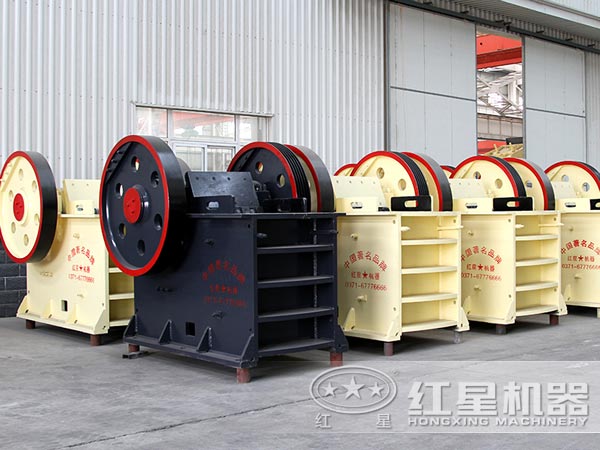

圖片實拍

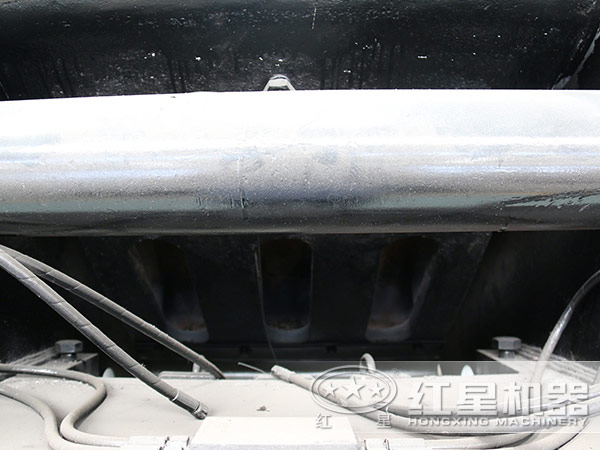

細節展示

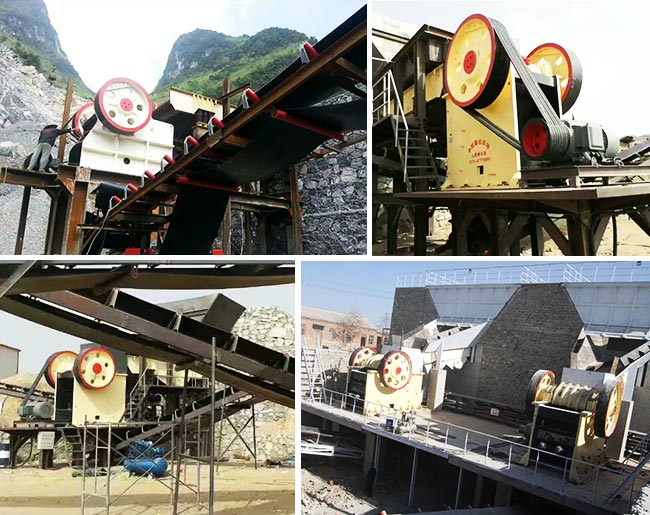

客戶現場

性能優勢

1、液壓保護顎式破碎機有過載保護功能，安全高產，使用壽命長。

2、設備配置先進，作業效率高。

3、由復擺式顎式破碎主機、液壓保護裝置及電控柜三大部分組成。

4、保護可靠，自動排除不可破碎物，有效解決了鋼渣破碎中的“卡鋼”問題，可實現不停機連續生產。

5、自動化程度高、運行安全可靠。

技術參數

型號	PEY-400x600	PEY-500x750	PEY-600x900	PEY-750x1060	PEY-300x1300
進料口尺寸	400x600	500x750	600x900	750x1060	300x1300
最大進料粒度 （mm）	340	425	500	630	250
出料粒度	40～90	35～100	75～125	80～150	20～100
偏心軸轉速	30	255		250	255
處理能力(t/h)	30～65	50～120	80～200	120～220	40～100
主電機功率(KW)	30	55	75	110	75
液壓油缸	工作壓力：5-7MPa 油缸內徑：Φ250mm 活塞行程：160mm	工作壓力：5-8MPa 油缸內徑：Φ320mm 活塞行程：200mm		工作壓力：11MPa 油缸內徑：Φ400mm 活塞行程：320mm	工作壓力：5-8MPa 油缸內徑：Φ320mm 活塞行程：200mm
外形尺寸（長x寬x高)	3030x1350x1600	3300x1900x2100	3955x3360x2398	4980x2500x3100	4050x3420x1850
機器重量	9480	16200	23400	37800	18200
