復擺顎式破碎機是一種采用先進破碎技術以及制造技術制造出來的破碎機，主要用于抗壓強度不超過320兆帕的各種物料的中碎、粗碎作業，具有破碎比大、產量高、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。該破碎機已廣泛運用于礦山、冶煉、建材、公路、鐵路、水利等部門。 復擺式顎式破碎機中的主要機構是一種曲柄搖桿機構 ，而曲柄搖桿機構中的主動件是曲柄。顎式破碎機具備了容易制造、結構簡單、安全可靠、維修方便等特點，所以在各個行業中得到了大量的運用。

復擺顎式破碎機的液壓保護裝置

該裝置通過可控的液壓快速充壓泄壓方式，控制油缸裝置或成剛性支承狀態或成可收縮的規避狀態，滿足動顎行使正常破碎作業和超載時卸荷的要求。復擺顎式破碎機的油缸體與滑靴裝于同一個導向滑槽中，導槽體以多向多排螺栓支承定位。以便于有效調整及簡化機架加工要求，缸體的翼狀結構既便于導向又可合理分布載荷。

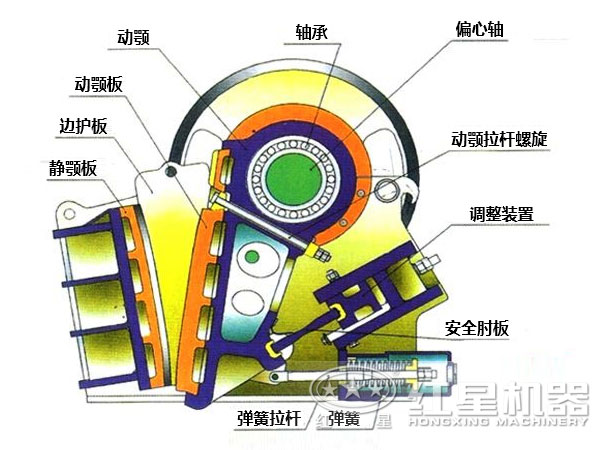

復擺式顎式破碎機的動顎

對于復擺顎式破碎機來說，顎板的某些運動特性決定了它的性能，動顎運動復雜，破碎機工作時，動顎在肘板的制約下，相對于固定顎板，既做擺動又做旋轉運動，物料在破碎腔中除受到擠壓、劈裂和彎曲作用外，還有磨剝作用，物料塊在動顎下部有較大的上下翻滾運動，容易呈立方體的形狀卸出，減少了片狀成分，產品質量較好。

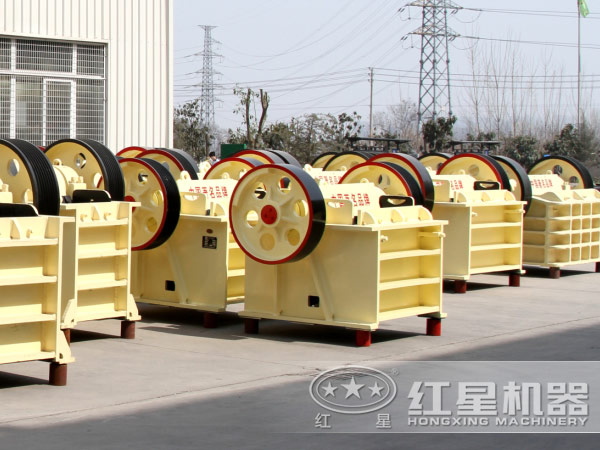

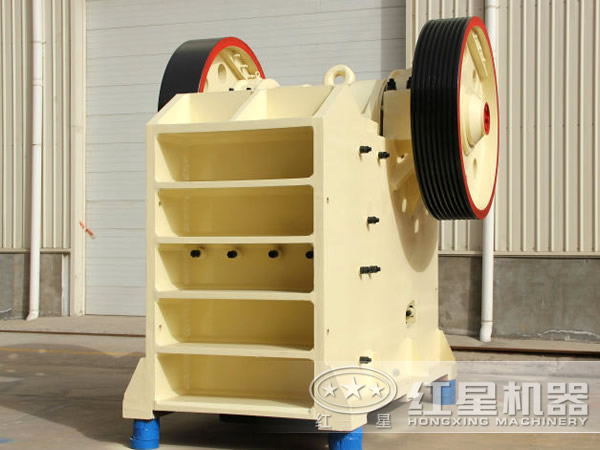

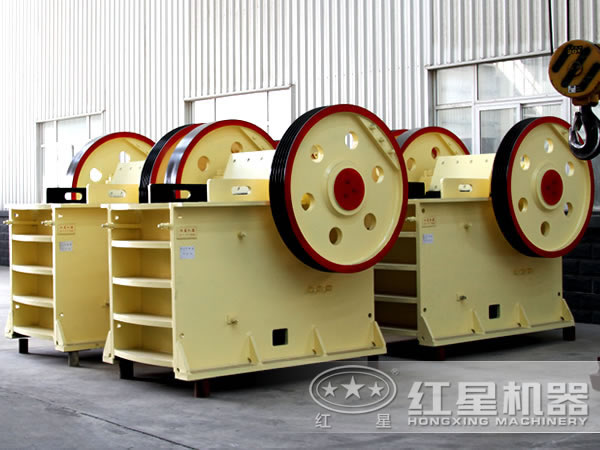

圖片實拍

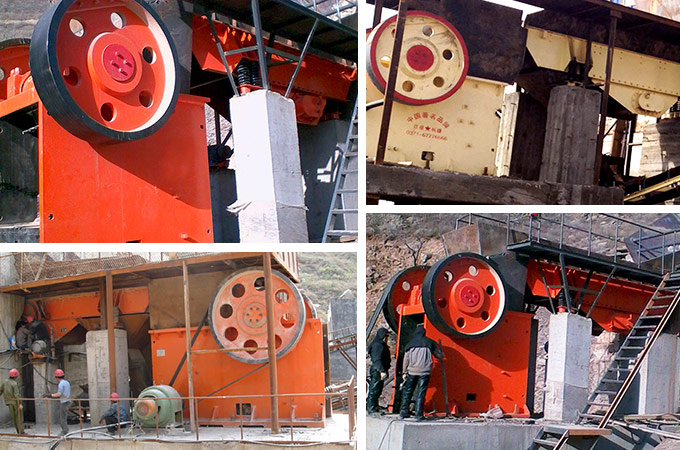

客戶現場

復擺顎式破碎機性能優勢

1、結構簡單，使用方便

和簡擺型顎式破碎機相比，復擺顎式破碎機結構比較簡單，輕便緊湊，生產能力較高。另外，復擺式顎式破碎機的維修和檢查方便，一般操作工人都能操作，更加的節省時間成本，減少維護費用。

2、功率消耗均勻

復擺式顎式破碎機動顎在上端及下端的運動不同步，交替在進行壓碎及排料，因而功率消耗均勻。動顎的垂直行程過程相對較大，這對于排料、特別是排出粘性及潮濕物料有利。

3、節能環保

節能減排是工業生產的一個重要原則，也為近些年來國家所倡導。復擺式顎式破碎機單機節能15%～30%，系統節能一倍以上，而且該破碎機在生產過程中產生的粉塵污染少，噪音污染也小，在極大程度上保護了環境。

技術參數

型號	進料口尺寸 (mm）	最大進料粒度 (mm)	排料口調整范圍 (mm)	處理能力(t/h)	偏心軸轉速(r/min)	電機功率 (kw)	外形尺寸 （長×寬×高） (mm)
PE 150×250	150×250	125	10-40	1-3	268	4P   5.5	760×700×860
PE 200×300	200×300	180	15-50	2-6	260	4P   7.5	915×780×990
PE 200×350	200×350	180	18-60	3-10	276	4P   11	1000×914×1112
PE 250×400	250×400	210	20-70	5-21	300	6P   15	1100×1032×1285
PE 400×600	400×600	340	40-100	16-64	270	6P   30	1623×1736×1615
PE 500×750	500×750	425	50-100	40-110	268	6P   55	1920×1850×1920
PE 600×750	600×750	500	150-200	80-240	268	6P   55	2020×1850×1920
PE 600×900	600×900	500	65-160	50-160	254	6P   55	2530×1900×2340
PE 750×1060	750×1060	630	80-180	110-320	245	8P   110	2680×2380×2785
PE 900×1200	900×1200	750	100-200	220-380	208	8P   110	3470×2876×3330
PE 1200×1500	1200×1500	1020	150-350	400-1000	180	8P   160-245	4850×3220×3680
PE 1500×1800	1500×1800	1200	220-350	500-1200	180	8P   280-380	5160×3660×4248
PEX 150×750	150×750	120	18-48	8-25	320	4P   15	1170×1575×1030
PEX 250×750	250×750	210	25-60	13-35	320	6P   22	1550×1730×1470
PEX 250×1000	250×1000	210	25-60	16-52	330	6P   30	1580×2006×1390
PEX 250×1200	250×1200	210	25-60	20-61	330	6P   37	1780×2214×1430
PEX 300×1300	300×1300	250	20-90	16-105	300	6P   55	2210×2320×1723

注：產量根據不同物料，進料粒度等因素其結果將有所不同
