三環中速微粉磨是針對目前國內超細微粉加工需求方向和磨粉行業發展趨勢開發研制的一種新型超細磨粉機。該機采用分級連續研磨方式，對物料同時進行多次循環研磨，成品粒度更細，效率更高，可對莫氏硬度不高于5級的各種非易燃易爆脆性物料進行超細粉磨加工。

三環中速微粉磨全套配置設備包括：破碎機、斗式提升機、儲料倉、電磁振動給料機、微粉磨主機、選粉機、擴散式雙旋風集粉器、脈沖式除塵器、高壓風機、消聲器等。

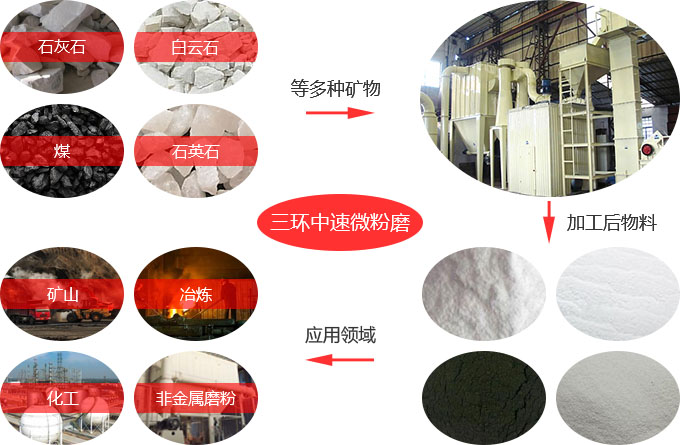

三環中速微粉磨是一種新型超細磨粉機，適用于方解石、白堊、碳酸鈣、白云石、高嶺土、膨潤土、滑石、云母、菱鎂礦、伊利石、葉臘石、蛭石、海泡石、凹凸棒石、累托石、硅藻土、重晶石、石膏、明礬石、石墨、螢石、磷礦石、鉀礦石、浮石等莫氏硬度不高于5級的非易燃易爆脆性物料。

工作原理

三環中速微粉磨工作時，主機通過減速機帶動主軸及各層轉盤旋轉，使幾十個環輥在磨環滾道內滾動并旋轉。大塊物料經破碎機破碎成所需粒度后由提升機送入儲料倉，再由振動給料機將物料均勻、定量、連續地送到上轉盤的中部，物料在離心力的作用下散向周邊，并落入磨環的滾道內被環輥沖壓、滾碾、研磨而粉碎，物料經一層粉碎后，又落入第二層進行更細范圍的研磨，然后進入第三層磨粉，從而達到所需粒度。此時，高壓離心風機的抽吸作用將外部空氣吸入機內，并將經過第三層粉碎后的粉體帶入選粉機內。選粉機內旋轉的蝸輪所產生的蝸流使粗顆粒物料回落重磨，細粉則隨氣流進入旋風集粉器并由其下部的卸料閥排出即為成品。帶有少量細粉塵的氣流則經過脈沖除塵器凈化后通過風機及消聲器排出。

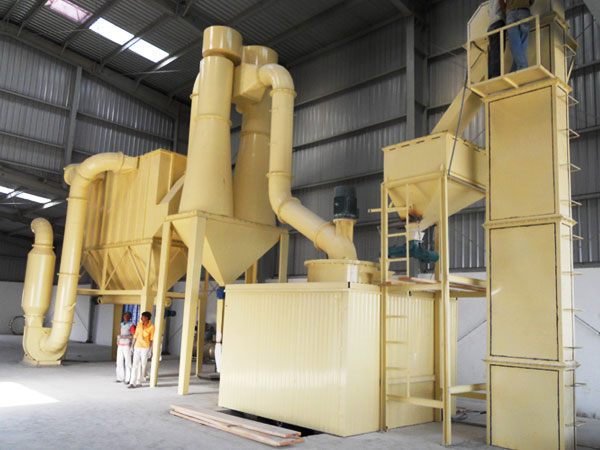

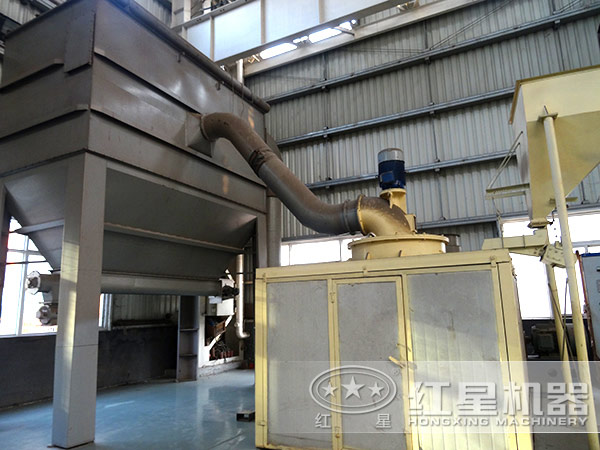

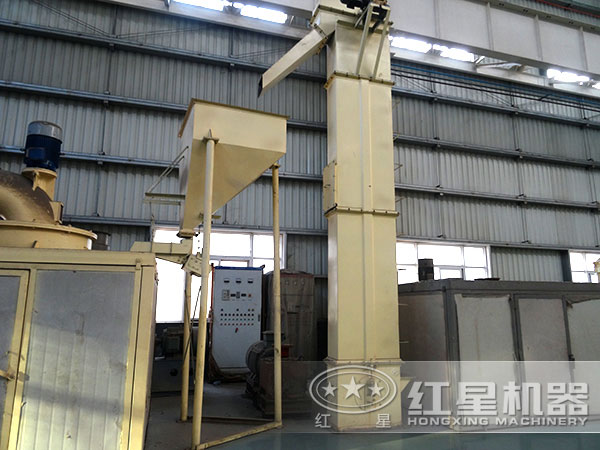

圖片實拍

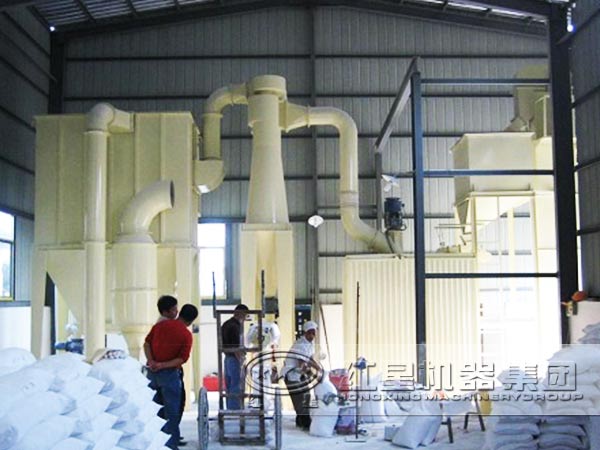

客戶現場

性能優勢

1、工作安全可靠。磨腔內無滾動軸承、無螺釘。不存在軸承與其密封件易損及螺釘易松脫而毀壞機器的問題。

2、該微粉磨高產低耗。在物料、動力、成品細度相同的情況下，比氣流磨與攪拌磨的產量高40%。

3、三環微粉磨粉機使用壽命長。在物料及成品細度相同的情況下，比普通磨粉機設備磨損件使用壽命長，一般可達1年以上。

4、無污染。三環中速微粉磨采用高產的脈沖式除塵器，整套設備運轉過程中無粉塵污染。配置的消音器及消音房，降低了噪音，完全按照國家的環保標準來組織生產，起到了環保作用。

5、成品細度高。三環微粉磨粉機采用分級研磨，成品細度高，細度一次性可達到d97≤5μm。

技術參數

機型/目數	HXM-1021		HXM-800
	產量(kg/h)	電耗(kw/h)	產量(kg/h)	電耗(kw/h)
400	6000-7000	22	4000-5000	27
800	3000-3500	45	1800-2100	60
1250	2000-2500	70	1200-1500	95
1500	1800-2000	73	1000-1200	110
1800	1500-1800	90	800-1000	136
2500	1200-1300	120	600-800	175
3000	900-1100	145	500-700	200
