斗式提升機適于輸送煤、水泥、石塊、砂、粘土、礦石等粉狀，粒狀及小塊狀的無磨琢性及磨琢性小的物料，由于環行鏈條的牽引機構，提升機可輸送溫度較高的材料（物料高溫度不可超過250 ℃）。

斗式提升機輸送量大，提示高度高，適用于從低處往高處提升，供應物料通過振動臺投入料斗后機器自動連續運轉向上運送，并且根據傳送量可調節傳送速度，并隨需選擇提升高度。斗式提升機主要由殼體、牽引件（輸送鏈）、料斗、驅動輪（頭輪）、改向輪（尾輪）、張緊裝置、導向裝置、加料口（入料口）和卸料口（出料口）等部件構成。

工作原理

工作時，斗式提升機料斗把需要物料從下面的儲藏室中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉， 將物料倒入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。

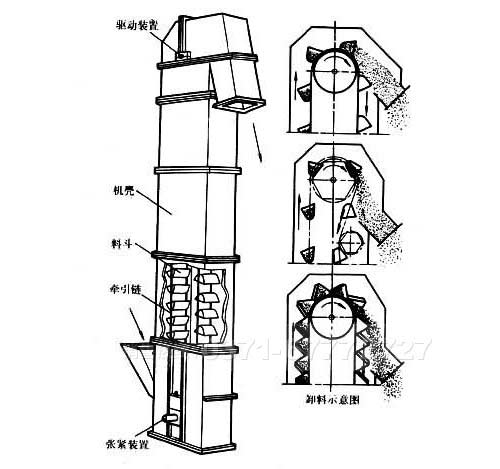

內部結構

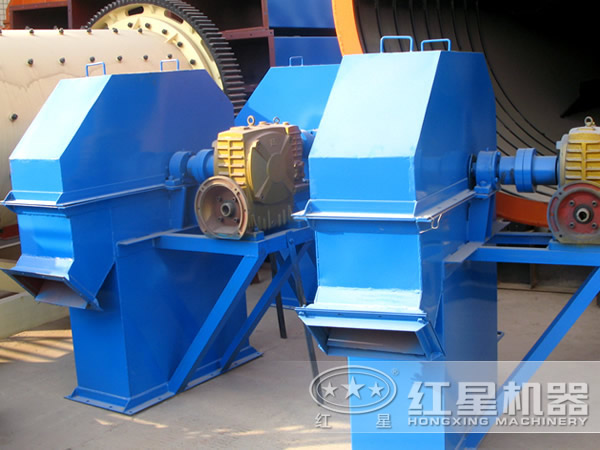

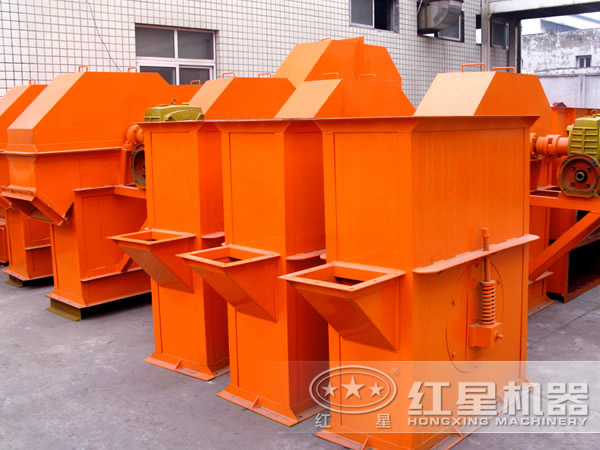

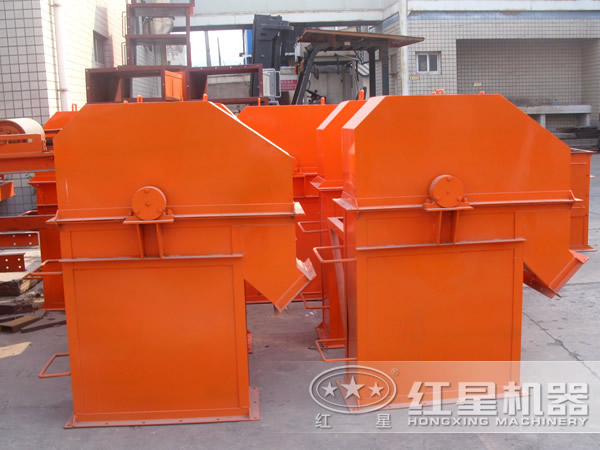

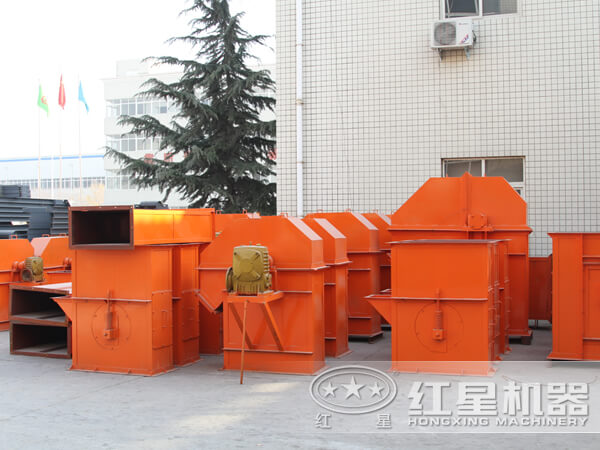

圖片實拍

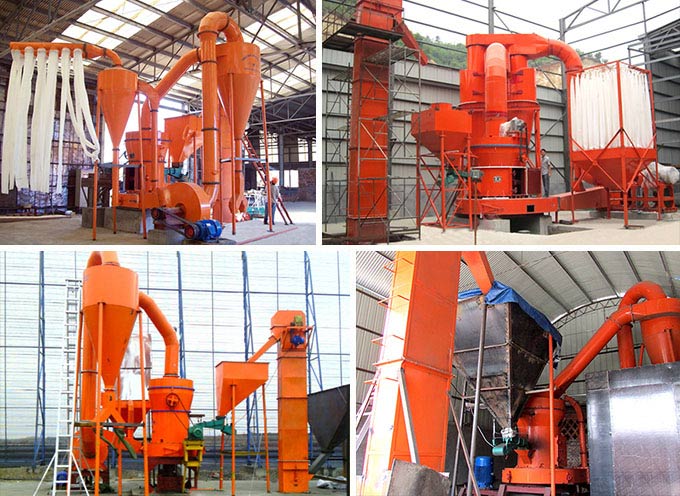

客戶現場

性能優勢

1、運作所需功率小，采用流入式喂料、誘導式卸料、大容量的料斗密集型布置。在物料提升時幾乎無回料和挖料現象，因此功率利用率高。

2、適用范圍廣，斗式提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料。

3、運行平穩、工作可靠。先進的設計原理和加工方法，保證了整機運行的可靠性，無故障時間超過2萬小時。

4、使用壽命長，提升機的喂料采取流入式，材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落，減少了機械磨損。

5、操作簡單，維修方便，無環境污染，且輸送量大，提升高度高。

技術參數

環鏈膠帶提升機技術參數

規格	最大提升高度 (m)	輸送量 (m³/h)	物料最大塊 (mm)	斗距 (mm)	電機功率 （kw）
TH160型	25	7-12	15-20	400	3-4
TH200型	28	8-15	20-30	500	3-5.5
TH250型	30	10-25	25-35	500	4-7.5
TH300型	30	25-35	30-40	500	5.5-11
TH315型	40	30-40	35-45	512	5.5-15
TH400型	40	45-60	40-55	512	11-22
TH500型	40	65-80	50-60	512	15-30
TH630型	40	100-120	60-65	688	18.5-37
TH800型	40	130-150	65-75	920	22-45

鋼絲膠帶提升機技術參數

規格	最大提升高度 (m)	輸送量 (m³/h)	物料最大塊 (mm)	斗容 (L)	電機功率 （kw）
TDG160型	80	34	0-20	2.6	2.2-11
TDG200型	80	45	0-25	4.1	3-15
TDG250型	80	71	0-30	6.5	5.5-22
TDG315型	80	101	0-35	10	7.5-30
TDG400型	80	158	0-40	16	15-45
TDG500型	80	218	0-45	25	18.5-55
TDG630型	80	345	0-50	40	30-90
TDG800型	80	491	0-50	61	45-132

板鏈提升機技術參數

規格	最大提升度 （m）	最大提升量 （m³/h）	允許占百分比 （%）					節距 （ mm）	電機功率 （kw）
			10	25	50	75	100
			物料最大塊
NE15	40	16	65	50	40	30	25	101.66	1.5-4
NE30	59	31	90	75	58	47	40	152.4	2.2-7.5
NE50	62	60	90	75	58	47	40	152.4	3-15
NE100	58	110	130	105	80	65	55	200	7.5-30
NE150	65	170	130	105	80	65	55	200	11-37
NE200	73	220	170	135	100	85	70	250	18.5-75
NE300	61	320	170	135	100	85	70	250	22-75
NE400	47	420	205	165	125	105	90	300	45-90
NE500	58	500	240	190	145	120	100	300	45-132
