篩分機是不同粒級的混合物料通過單層或多層篩面分成若干不同粒度級別的分級篩。常見的分級篩有:圓振動篩和直線振動篩。
圓振動篩視頻

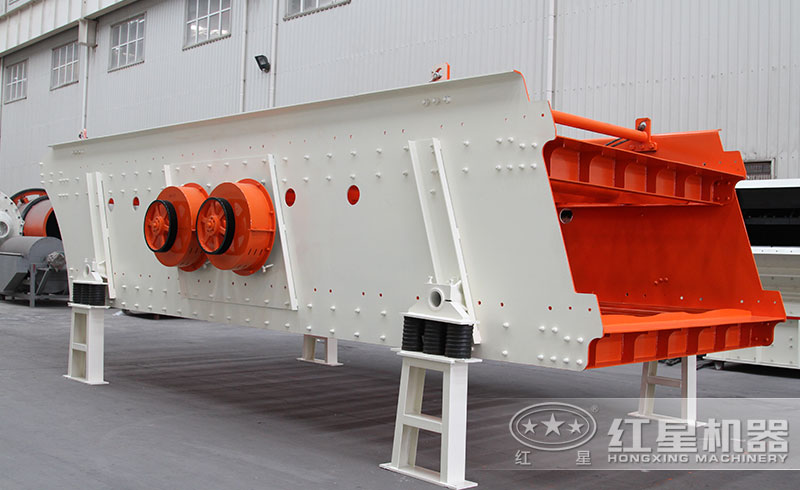

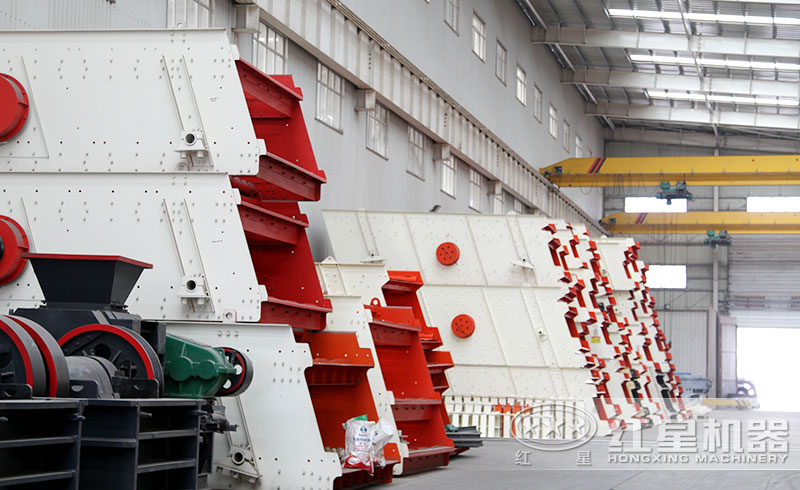

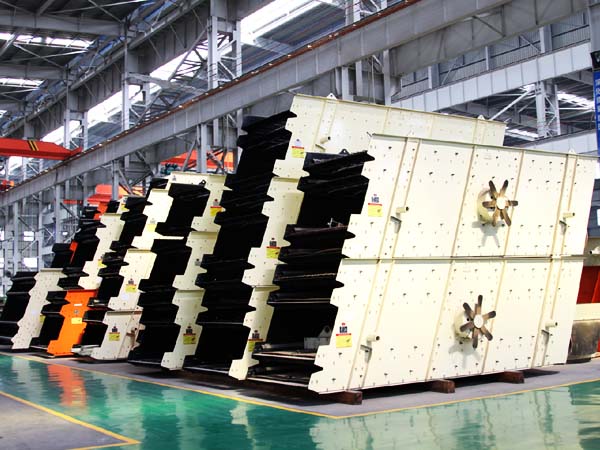

YK圓振動篩分機做圓形運動,是一種多層數、高產新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅,物料篩淌線長,篩分規格多,具有結構可靠、激振力強、篩分精度高、振動噪音小、堅固耐用、維修方便、使用安全等特點,鄭州紅星生產的圓振動篩已廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。(注:我公司可根據不同用戶的實際情況,可定制各種規格、各種振動方式的振動篩)

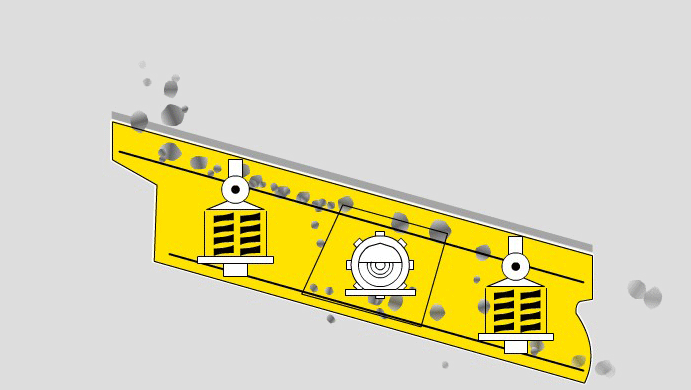

主要由篩箱、激振器、懸掛(或支承)裝置及電動機等組成。電動機經三角皮帶,帶動激振器主軸回轉,由于激振器上不平衡重物的離心慣性力作用,使篩箱獲振動。改變激振器偏心重,可獲得不同振幅。圓振動篩有座式和吊式之分。圓振動篩一般傾瀉安裝,傾角15o~30o,以加速排料。

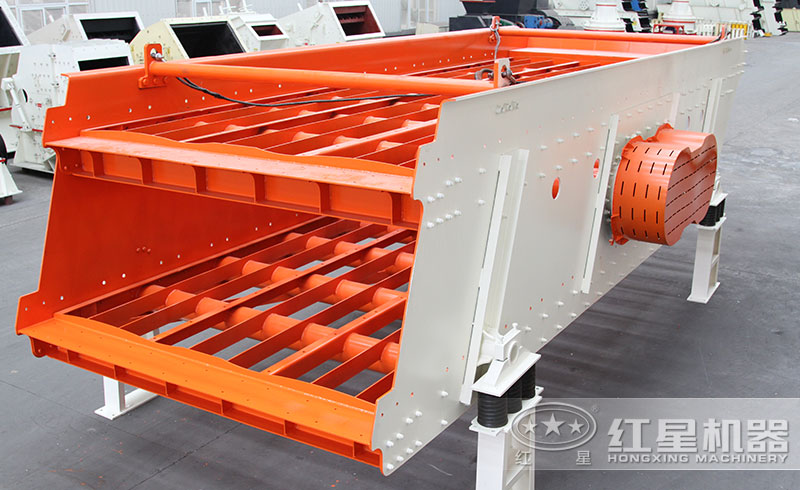

YK圓振動篩分機主要由篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上,并由電動機通過三角皮帶帶動旋轉,產生離心慣性力,迫使篩箱振動。如無特殊要求,YA和2YA型為紡織篩面,YAH型為沖孔篩面,各類篩面均能滿足。
1、由于篩箱振動強烈,減少了物料堵塞篩孔的現象,使篩子具有較高的篩分效率和生產率。
2、構造簡單、拆換篩面方便。
3、篩分每噸物料所消耗的電能少。
型號規格 | 篩網層數 | 篩網面積(㎡) | 篩孔尺寸 | 最大進料尺寸 | 處理能力(m³/h) | 振動功率(r/min) | 雙振幅 | 電機功率 | 篩面傾角(°) | 篩面規格 (mm) | 外形尺寸(長×寬×高)(mm) |
2YK1230 | 2 | 7.2 | 4-50 | 200 | 12-78 | 970 | 6 | 6P 7.5 | 20 | 1200×3000 | 3430×1860×870 |
3YK1230 | 3 | 10.8 | 4-50 | 200 | 13-80 | 970 | 6 | 6P 7.5 | 20 | 1200×3000 | 3570×1860×1210 |
2YK1237 | 2 | 8.88 | 4-50 | 200 | 15-86 | 970 | 6 | 6P 7.5 | 20 | 1200×3700 | 4050×1860×870 |
3YK1237 | 3 | 13.32 | 4-50 | 200 | 16-90 | 970 | 6 | 6P 7.5 | 20 | 1200×3700 | 4270×1860×1210 |
2YK1548 | 2 | 14.4 | 5-50 | 200 | 22.5-162 | 970 | 6 | 6P 11 | 20 | 1500×4800 | 5420×2210×1230 |
3YK1548 | 3 | 21.6 | 5-50 | 200 | 22.5-162 | 970 | 6 | 6P 15 | 20 | 1500×4800 | 5660×2210×1610 |
4YK1548 | 4 | 28.8 | 5-50 | 200 | 22.5-162 | 970 | 6 | 6P 18.5 | 20 | 1500×4800 | 6230×2210×2060 |
2YK1854 | 2 | 19.44 | 5-80 | 200 | 32-312 | 970 | 6 | 6P 22 | 20 | 1800×5400 | 5960×2550×1420 |
3YK1854 | 3 | 29.16 | 5-80 | 200 | 32-312 | 970 | 6 | 6P 22 | 20 | 1800×5400 | 6260×2550×1780 |
4YK1854 | 4 | 38.88 | 5-80 | 200 | 32-336 | 970 | 6 | 6P 22 | 20 | 1800×5400 | 6830×2550×2160 |
2YK2160 | 2 | 25.2 | 5-100 | 200 | 50-475 | 970 | 6 | 6P 30 | 20 | 2100×6000 | 6720×2840×1530 |
3YK2160 | 3 | 37.8 | 5-100 | 200 | 50-475 | 970 | 6 | 6P 30 | 20 | 2100×6000 | 7030×2840×1910 |
4YK2160 | 4 | 50.4 | 5-100 | 200 | 50-497 | 970 | 6 | 6P 37 | 20 | 2100×6000 | 7300×2840×2380 |
2YK2460 | 2 | 28.8 | 5-100 | 200 | 65-550 | 970 | 6 | 6P 30 | 20 | 2400×6000 | 7020×3140×1530 |
3YK2460 | 3 | 43.2 | 5-100 | 200 | 70-620 | 970 | 6 | 6P 37 | 20 | 2400×6000 | 7300×3140×1910 |
4YK2460 | 4 | 57.6 | 5-100 | 200 | 80-680 | 970 | 6 | 6P 45 | 20 | 2400×6000 | 7600×3140×2380 |
2YK2873 | 2 |
39.2 |
5-100 | 200 | 70-680 | 750 | 6 | 6P 37 | 20 | 2800×6440 | 7600×4320×1620 |
3YK2873 | 3 | 58.8 | 5-100 | 200 | 80-720 | 750 | 6 | 6P 45 | 20 | 2800×6440 | 7800×4320×2120 |
4YK2873 | 4 | 58.8 | 5-100 | 200 | 90-950 | 750 | 6 | 6P 55 | 20 | 2800×6440 | 7800×4320×2120 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
