振動篩的分類|振動篩工作原理

發布標志發布時間：2016-05-19 08:53:03 更新時間：2022-04-22 10:51:49 發布者：

振動篩是很多選礦廠或者破碎加工企業用用來作篩分設備的選擇，其發展到現在，是目前國內處理難篩物料的振動篩分機械設備，該設備種類很多，并且分類標準不同，其種類型號也很多。河南紅星機器生產的振動篩種類很多，制造工藝成熟，以下就振動篩分類和工作原理進行介紹。

振動篩的分類

按重量用途可分為：

1.礦用振動篩

高產重型篩，自定中心振動篩，橢圓振動篩，脫水篩，圓振篩，香蕉篩，直線振動篩等。

2.輕型精細振動篩

旋振篩，直線篩，直排篩，超聲波振動篩，過濾篩等可參考振動篩系列。

3.實驗振動篩

拍擊篩，頂擊式振篩機，標準檢驗篩，電動振篩機等，這里不多做介紹。

按物料運行軌跡可以分為：

按直線運動軌跡的直線振動篩（物料在篩面上向前做直線運動）。

按圓型運動軌跡分的圓振篩（物料在篩面上做圓形運動）結構和優點。

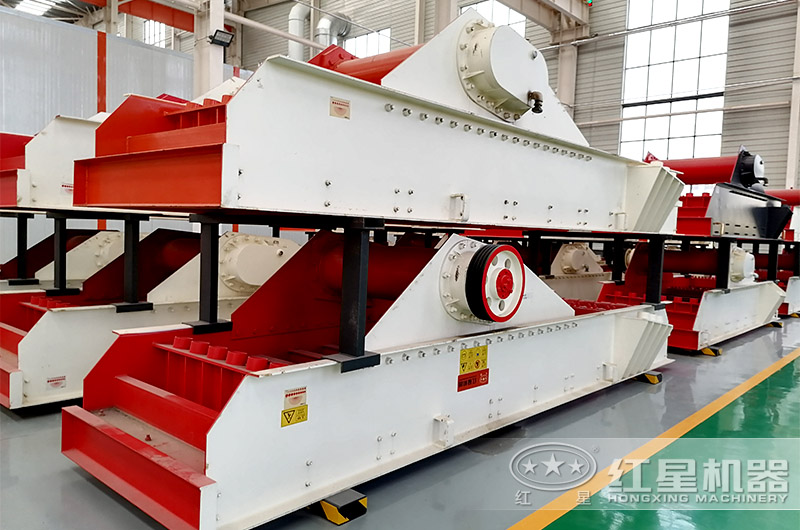

振動篩圖片展示

振動篩

振動篩工作原理

振動篩機體是一個平面內擺動或振動。按其平面運動軌跡又分為直線運動、圓周運動、橢圓運動和復雜運動。

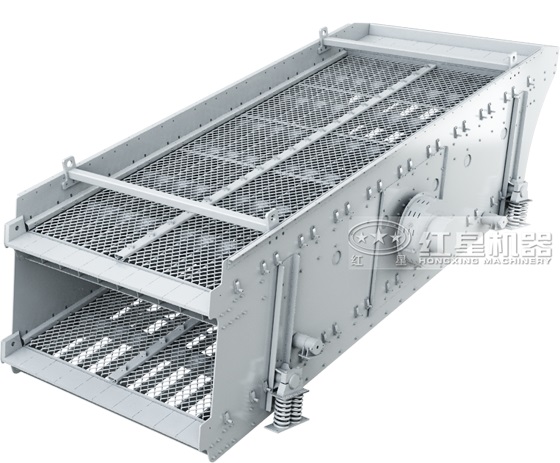

振動篩結構圖

振動篩工作時，兩電機同步反向放置使激振器產生反向激振力，迫使篩體帶動篩網做縱向運動，使其上的物料受激振力而周期性向前拋出一個射程，從而完成物料篩分作業。搖動篩是以曲柄連桿機構作為傳動部件。電動機通過皮帶和皮帶輪帶動偏心軸回轉，借連桿使機體沿著一定方向作往復運動。

河南紅星機器振動篩類型

圓振動篩

型號規格	篩網層數	篩網面積(㎡)	篩孔尺寸	最大進料尺寸	處理能力(m³/h)	振動功率(r/min)	雙振幅	電機功率	篩面傾角(°)	篩面規格 (mm)	外形尺寸(長×寬×高)(mm)
2YK1230	2	7.2	4-50	200	12-78	970	6	6P 7.5	20	1200×3000	3430×1860×870
3YK1230	3	10.8	4-50	200	13-80	970	6	6P 7.5	20	1200×3000	3570×1860×1210
2YK1237	2	8.88	4-50	200	15-86	970	6	6P 7.5	20	1200×3700	4050×1860×870
3YK1237	3	13.32	4-50	200	16-90	970	6	6P 7.5	20	1200×3700	4270×1860×1210
2YK1548	2	14.4	5-50	200	22.5-162	970	6	6P 11	20	1500×4800	5420×2210×1230
3YK1548	3	21.6	5-50	200	22.5-162	970	6	6P 15	20	1500×4800	5660×2210×1610
4YK1548	4	28.8	5-50	200	22.5-162	970	6	6P 18.5	20	1500×4800	6230×2210×2060
2YK1854	2	19.44	5-80	200	32-312	970	6	6P 22	20	1800×5400	5960×2550×1420
3YK1854	3	29.16	5-80	200	32-312	970	6	6P 22	20	1800×5400	6260×2550×1780
4YK1854	4	38.88	5-80	200	32-336	970	6	6P 22	20	1800×5400	6830×2550×2160
2YK2160	2	25.2	5-100	200	50-475	970	6	6P 30	20	2100×6000	6720×2840×1530
3YK2160	3	37.8	5-100	200	50-475	970	6	6P 30	20	2100×6000	7030×2840×1910
4YK2160	4	50.4	5-100	200	50-497	970	6	6P 37	20	2100×6000	7300×2840×2380
2YK2460	2	28.8	5-100	200	65-550	970	6	6P 30	20	2400×6000	7020×3140×1530
3YK2460	3	43.2	5-100	200	70-620	970	6	6P 37	20	2400×6000	7300×3140×1910
4YK2460	4	57.6	5-100	200	80-680	970	6	6P 45	20	2400×6000	7600×3140×2380
2YK2873	2	39.2	5-100	200	70-680	750	6	6P 37	20	2800×6440	7600×4320×1620
3YK2873	3	58.8	5-100	200	80-720	750	6	6P 45	20	2800×6440	7800×4320×2120
4YK2873	4	58.8	5-100	200	90-950	750	6	6P 55	20	2800×6440	7800×4320×2120
