球磨機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。河南紅星價格優惠，整機運轉平穩，性能可靠。

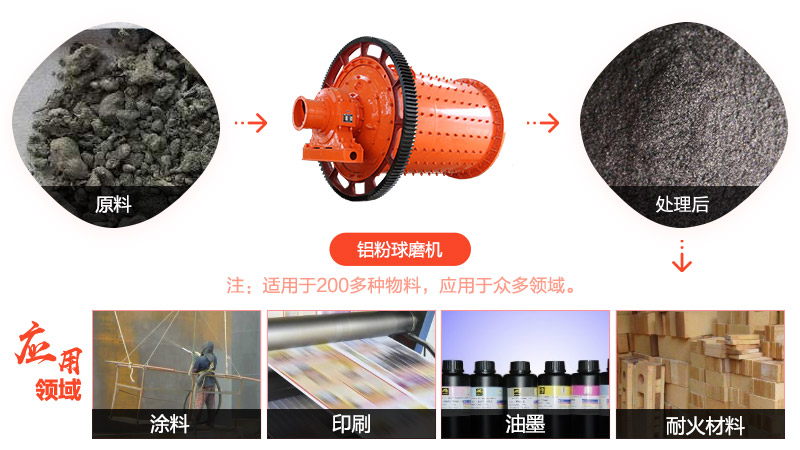

球磨機是物料被破碎之后，再進行粉碎的關鍵設備。廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。

工作原理

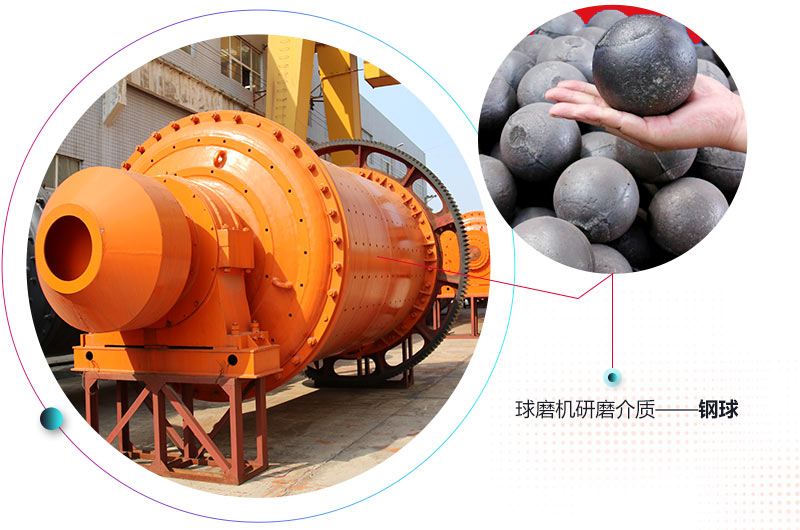

本機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔?。物料在一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

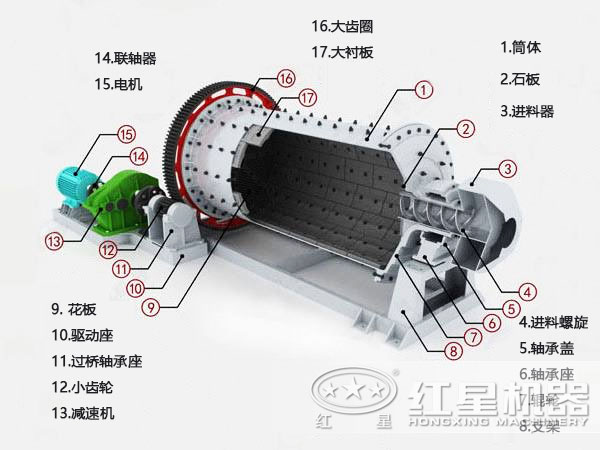

內部結構圖

圖片實拍

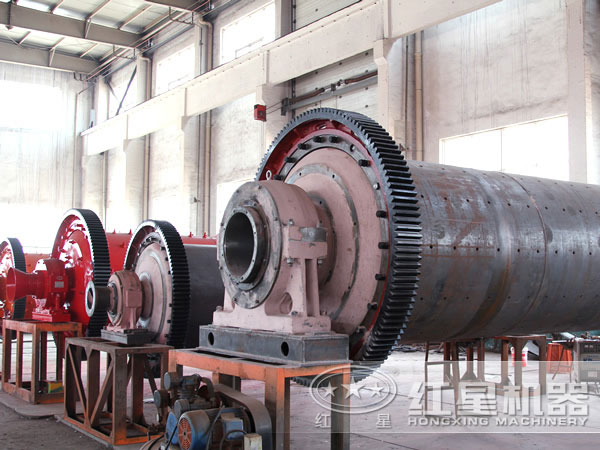

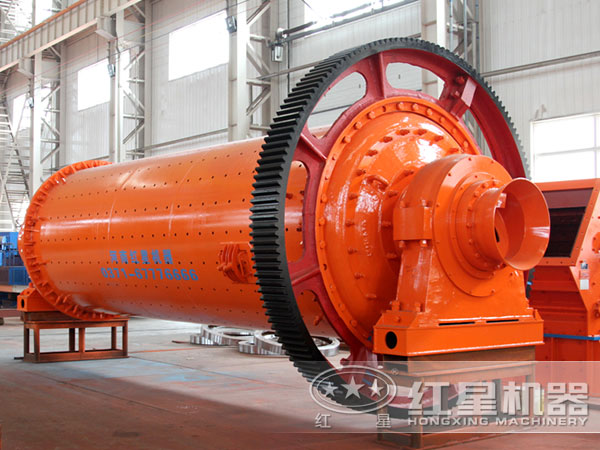

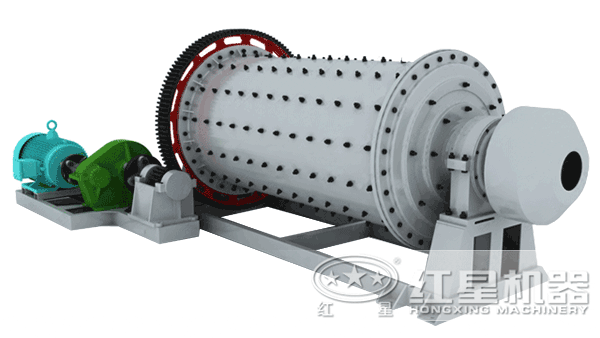

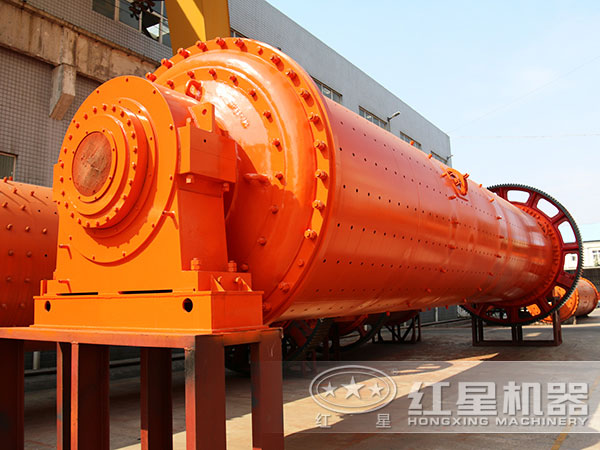

球磨機設備實拍

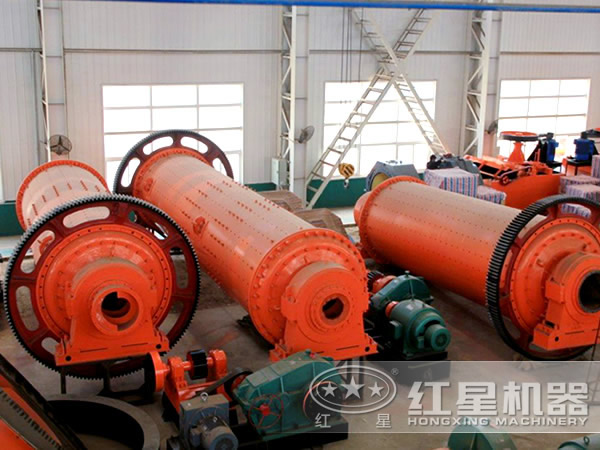

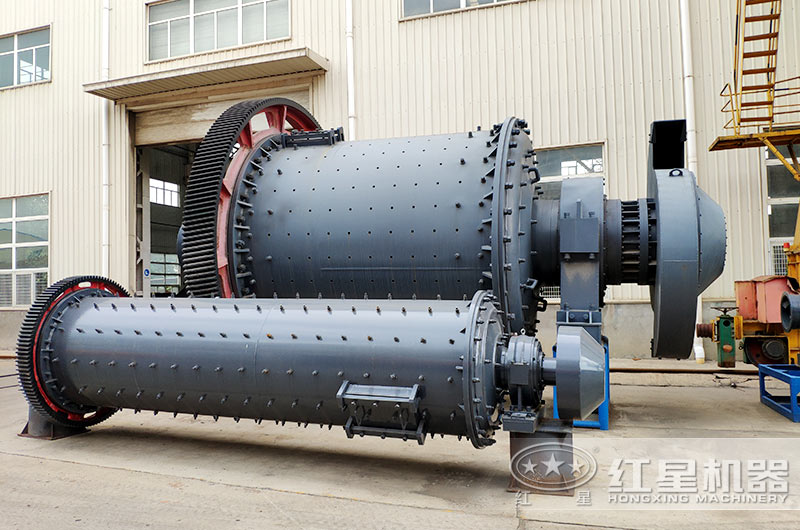

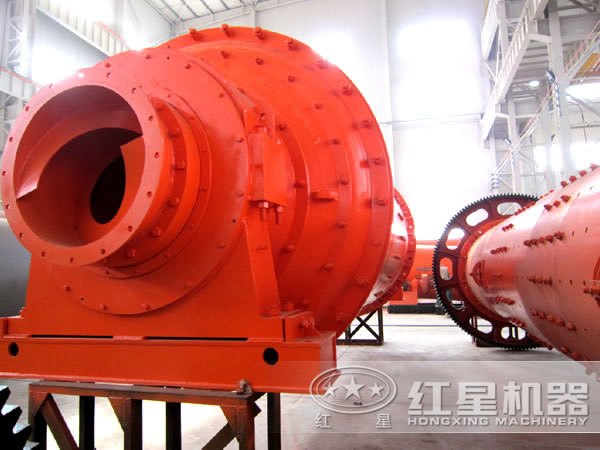

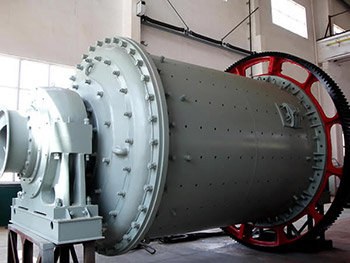

紅星廠區設備實拍

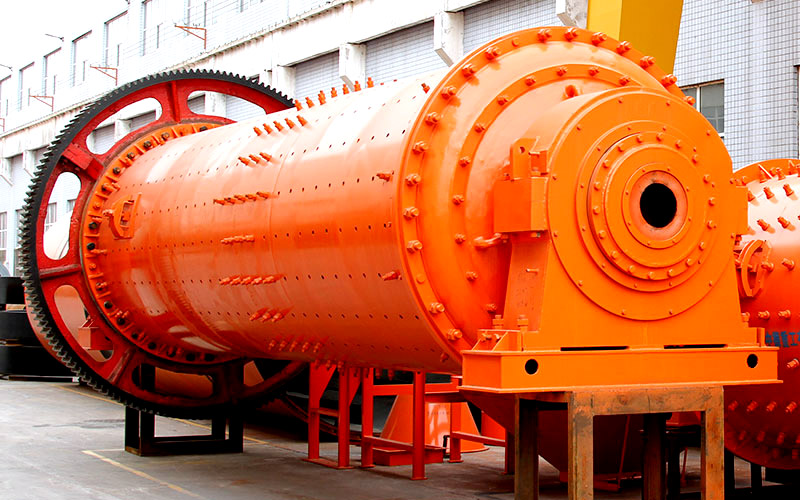

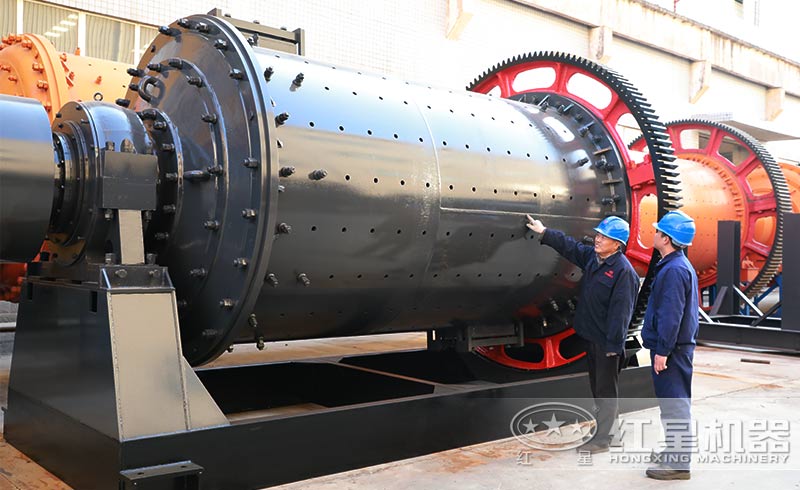

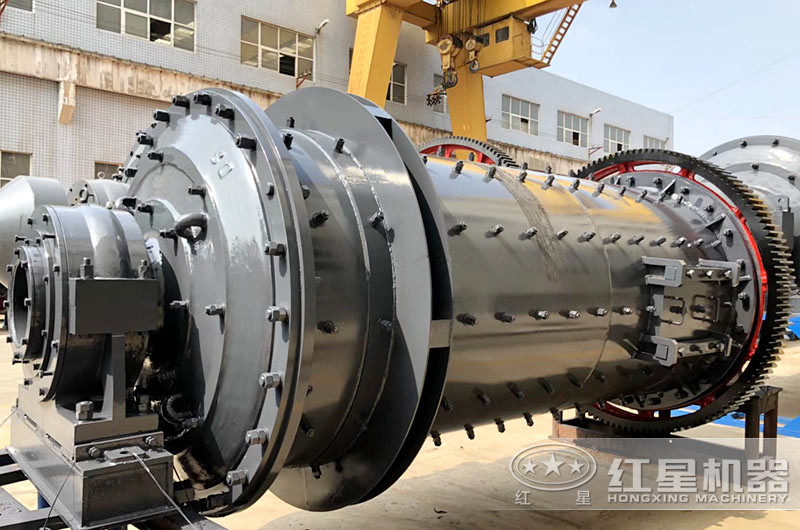

多角度實拍

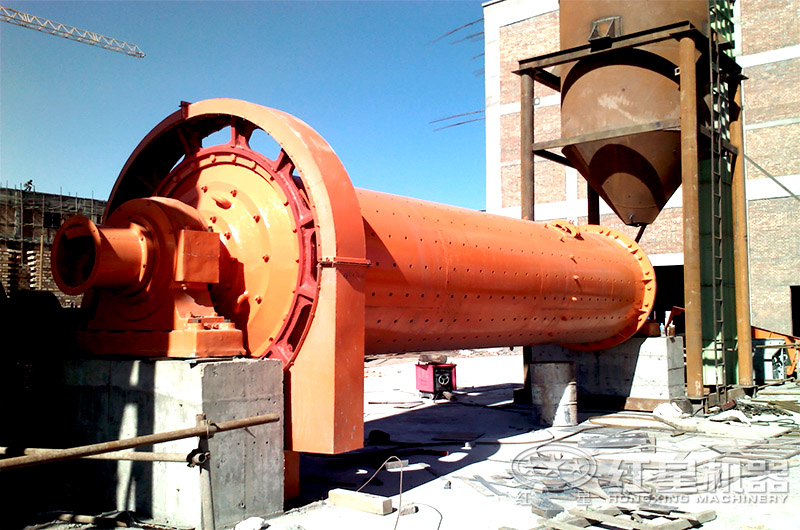

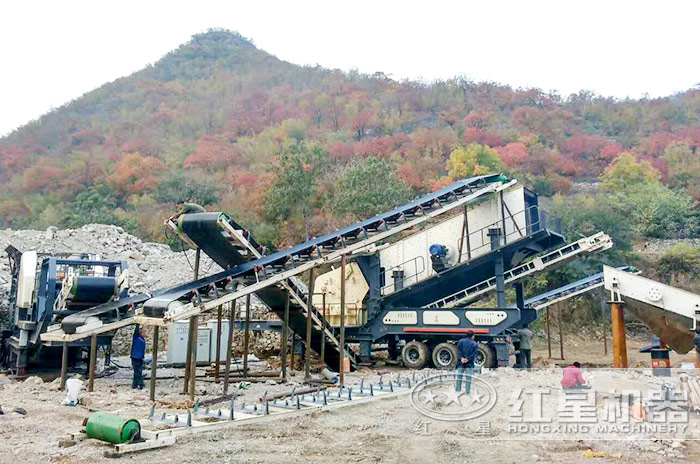

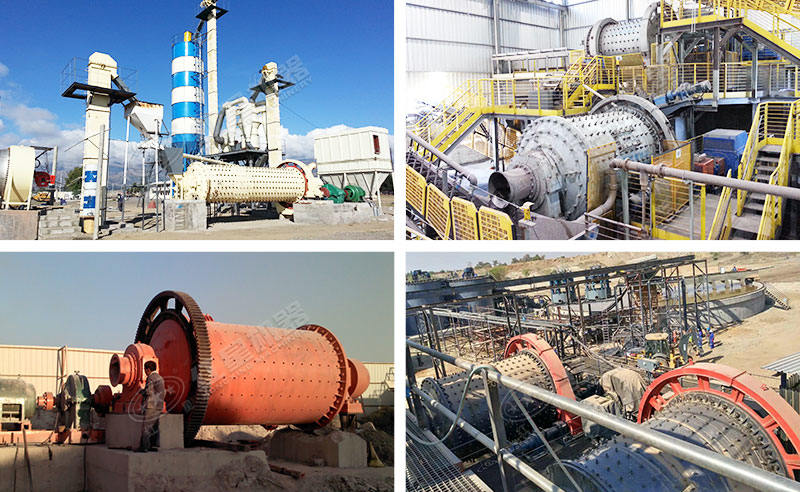

客戶現場

性能優勢

1、高耐磨、抗沖擊（襯板）：經先進的雙介質淬火工藝處理，使襯板在生產中能夠承受巨大的沖擊力度，在工作中能長期保持襯板的表面形狀，減少襯板的變形、磨損。

2、襯板適應性強：與市場上的高錳鋼襯板相比，升級機型襯板采用中合金雙介質淬火中合金鋼，表現出了高性價比，能適應各種礦山巖石的濕磨、干磨、混合磨等。

3、齒輪抗彎強度高（齒輪）：配件采用變位齒輪，可以消除根切現象，使抗彎強度較弱的齒輪得到較大的加強，使輪齒的抗彎強度提高一倍以上。

4、潤滑良好、運轉可靠：變位齒輪可降低嚙合的滑動速度和減小滑動比，從而提高齒輪的耐磨損和抗膠合的性能，還可改善齒輪傳動的流體動力性能和潤滑狀態，提高了運轉的可靠性。

5、隔熱降溫、壽命長（軸承）：滾動軸承部位的中空軸直徑加粗，使?jié)L動軸承與進出料螺旋筒之間的徑向距離加大，起到了一定的隔熱降溫作用，延長了軸承的使用壽命。

6、節能減耗、磨損少：采用稀油潤滑代替脂潤滑，防止因缺油而潤滑不良，使軸承等各部件的磨擦系數變小，大大降低了部件的損耗率。

技術參數

規格型號	筒體轉速 （r/min）	裝球量 (t)	進料粒度 (mm)	出料粒度 (mm)	產量 (t/h)	電機功率 (kw)	總重量 (t)
Ф900×1800	36-38	1.5	<20	0.075-0.89	0.65-2	18.5	5.85
Ф900×3000	36	2.7	<20	0.075-0.89	1.1-3.5	22	6.98
Ф1200×2400	36	3	<25	0.075-0.6	1.5-4.8	30	13.6
Ф1200×3000	36	3.5	<25	0.074-0.4	1.6-5	37	14.3
Ф1200×4500	32.4	5	<25	0.074-0.4	1.6-5.8	55	15.6
Ф1500×3000	29.7	7.5	<25	0.074-0.4	2-5	75	19.5
Ф1500×4500	27	11	<25	0.074-0.4	3-6	110	22
Ф1500×5700	28	12	<25	0.074-0.4	3.5-6	130	25.8
Ф1830×3000	25.4	11	<25	0.074-0.4	4-10	130	34.5
Ф1830×4500	25.4	15	<25	0.074-0.4	4.5-12	155	38
Ф1830×6400	24.1	21	<25	0.074-0.4	6.5-15	210	43
Ф1830×7000	24.1	23	<25	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	23.7	15	<25	0.074-0.4	6.5-36	155	45
Ф2100×4500	23.7	24	<25	0.074-0.4	8-43	245	56
Ф2100×7000	23.7	26	<25	0.074-0.4	12-48	280	59.5
Ф2200×4500	21.5	27	<25	0.074-0.4	9-45	280	54.5
Ф2200×6500	21.7	35	<25	0.074-0.4	14-26	380	61
Ф2200×7000	21.7	35	<25	0.074-0.4	15-28	380	62.5
Ф2200×7500	21.7	35	<25	0.074-0.4	15-30	380	64.8
Ф2400×3000	21	23	<25	0.074-0.4	7-50	245	58
Ф2400×4500	21	30	<25	0.074-0.4	8.5-60	320	72
Ф2700×4000	20.7	40	<25	0.074-0.4	22-80	380	95
Ф2700×4500	20.7	48	<25	0.074-0.4	26-90	480	102
Ф3200×4500	18	65	<25	0.074-0.4	按工藝條件定	630	149
Ф3600×4500	17	90	<25	0.074-0.4	按工藝條件定	850	169
Ф3600×6000	17	110	<25	0.074-0.4	按工藝條件定	1250	198
Ф3600×8500	18	131	<25	0.074-0.4	45.8-256	1800	260
Ф4000×5000	16.9	121	<25	0.074-0.4	45-208	1500	230
Ф4000×6000	16.9	146	<25	0.074-0.4	65-248	1600	242
Ф4000×6700	16.9	149	<25	0.074-0.4	75-252	1800	249
Ф4500×6400	15.6	172	<25	0.074-0.4	84-306	2000	280
Ф5030×6400	14.4	216	<25	0.074-0.4	98-386	2500	320
Ф5030×8300	14.4	266	<25	0.074-0.4	118-500	3300	403
Ф5500×8500	13.8	338	<25	0.074-0.4	148-615	4500	525
