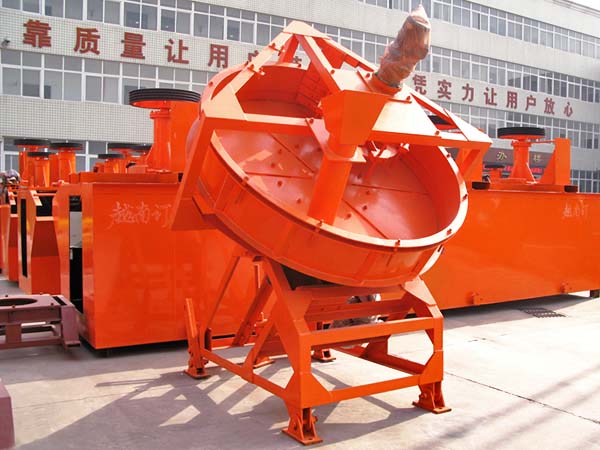

圓盤造粒機是復合肥設備之一，在復合肥生產線中主要用于運送粉狀、小塊狀態或料狀的各種非粘性物料，如水泥、熟料、化肥和煤粉等。造粒機是由我公司結合國內外同類的先進設備改造而成。該設備能均勻、連續地將物料喂送到下一道工序，并且能夠承受較大的倉壓。

工作原理

預加水成球盤式全盤成球法。生料粉在雙軸攪拌機內被霧化水均勻濕潤，形成粒度很均勻的球核，然后送進成球盤中進行成球。料球的水分應控制在12～14%。水應大部分在雙軸攪拌機內加入，成球盤中只加入少量的補加水，補加水量控制在0～3%左右。干粉造粒則直接加在成球盤內，并噴灑適量的水份，生料球核進入成球盤后在盤內受離心力，摩擦力和重力的作用，沿拋物線運動。由于物料的粘結性和可塑性，使球核在運動過程中互相粘結并逐漸長大。當成球盤的傾角，盤邊高，轉速及水份等參數一定時，不同粒徑的料球由于重力不同而按不同的脫離角離開盤邊向下滾動。料球在不斷的滾動過程中將球內的水份不斷排擠出表面，由于物料的粘結性以及表面液膜的自然揮發，使料球具有一定的強度，然后隨著傾斜盤體的轉動從盤的邊部排出盤外。

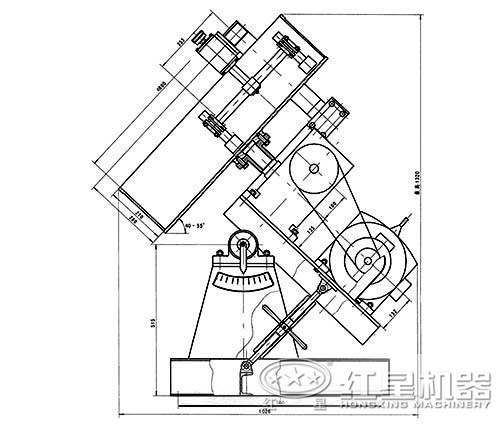

內部結構圖

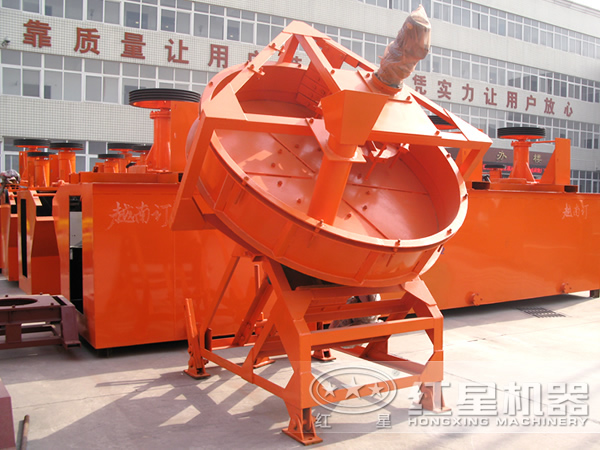

圖片實拍

性能優勢

1、原料適就性廣，可用于復混肥料，醫藥，化工飼料，煤炭，冶金等各種原料的造粒，并能生產各種濃度，多種類型（包括有機肥，無機肥，生無非，磁化肥等）復合肥。

2、無干燥工藝，常溫造粒，一次成型，投資少，見效快，經濟效益好。

3、機構造簡單，調整方便，性能可靠。

4、可廣泛應用于選金廠，采煤廠與化工，基建及機械化的鑄造車間等作連續均勻、定量的給料和配料之用。

5、成球率高、顆粒圓潤強度大、操作直觀、維修方便等。

技術參數

產品規格	盤轉 (r/min)	生產能力 (t/h)	配用動力 (kw)	盤斜度調整范圍	外形尺寸	總重
Φ2.2	14.25	4-8	7.5	35-55	2.8×2.75×2.58	3.2
Φ2.5	11.81	5-10	7.5	35-55	3.2×2.3×3	3.6
Φ2.8	11.21	12-16	7.5	35-55	3.4×2.6×3.1	4.1
Φ3.0	11.3	15-18	11	35-55	3.7×2.7×3.3	4.8
Φ3.2	9.6	15-20	11	35-55	3.9×2.7×3.4	5.6
Φ3.6	9.1	18-24	15	35-55	4.3×3.1×4.0	7.2
