搖床是用于選別細粒物料的重力選礦設備，廣泛應用于選別錫、鎢、金銀、鉛、鋅、鉭、鈮、鐵、錳、鈦鐵和煤等。我廠生產搖床歷史悠久，并不斷開發創新，從開始的直條床面搖床基礎上發展到單曲波床面搖床（上世紀70年代）；到雙曲波床面搖床（上世紀90年代），使選礦搖床的處理量、回收率和富集比都有大幅度的提高。

搖床在眾多行業得到廣泛的應用，可進行物料的粗選、精選、掃選等不同作業模式，主要用于對金、銀、鋅、鎢、鐵、錳、鉛、煤等各種金屬和重金屬物料。適用于2-0.5mm的粗砂、0.5-0.074mm的細砂和-0.074的礦泥等不同物料粒級。當選礦搖床處理鎢、錫等金屬礦石物料時，該設備的有效回收范圍為2-0.22mm。

工作原理

搖床的電動機通過皮帶傳動使皮帶輪帶動搖床設備的曲軸旋轉搖桿隨之作上、下 運動，搖桿向下運動時，在有來復條的傾斜臺面上礦物料通過礦槽進來，水槽提供橫向沖擊水,這樣一邊振動，一邊沖洗，比重和顆粒大小，密度不同的礦物沿著不同的方向從床面的精礦口，和尾礦口流出，直接形成質量高的精礦，由于選礦搖床的的更新?lián)Q代，該設備在處理量，和精度方面都大幅度提高。

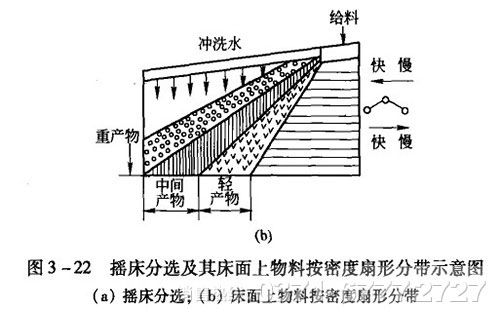

內部結構圖

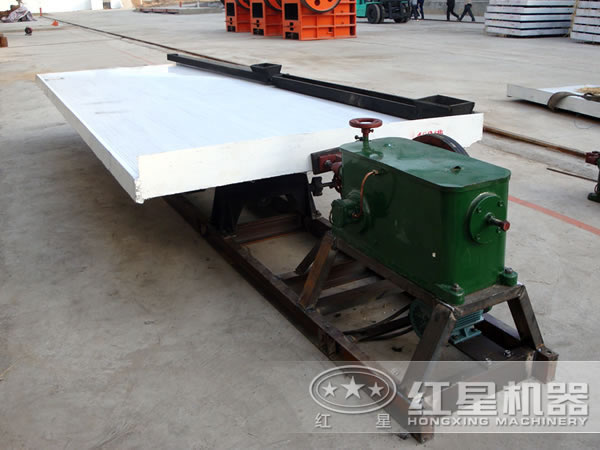

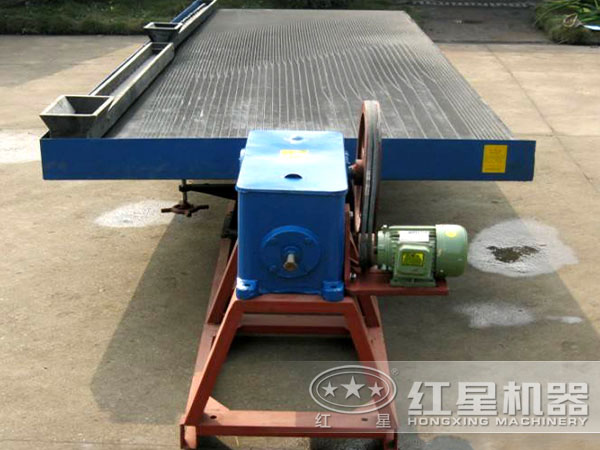

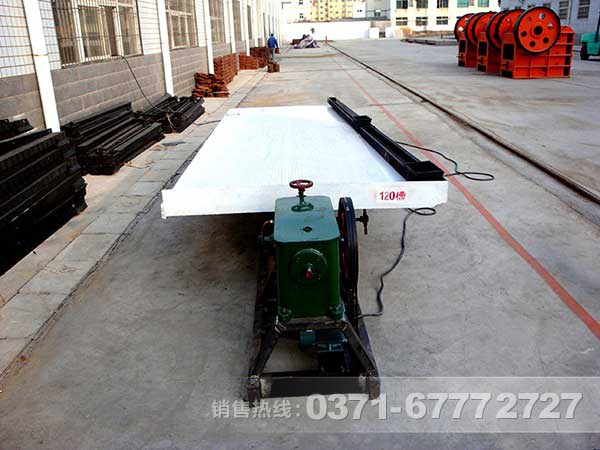

圖片實拍

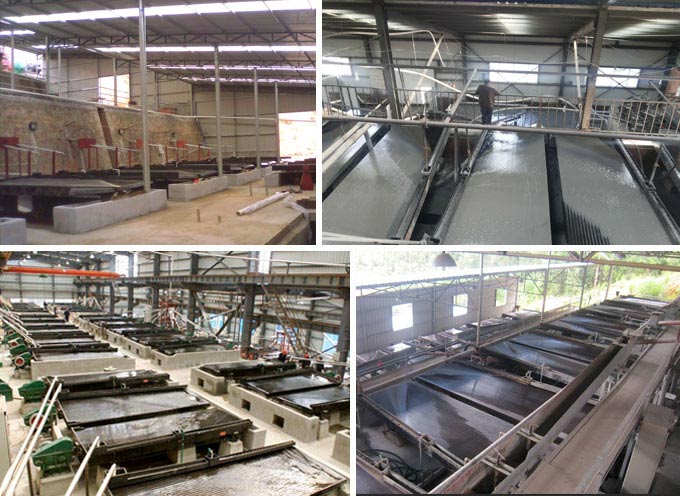

客戶現場

性能優勢

1、選礦搖床具有富集比高、選別效率好、操作簡單。

2、與傳統工藝相比，搖床設備具有不用藥劑、耗能低、便于管理等優點。

3、初期建置成本、運轉成本及其維護費用，建設投資較低。

4、我公司選礦搖床不斷的更新與研發，延長了易損件，使用壽命長，容易保養與維修。

技術參數

名 稱		粗砂搖床	細砂搖床	礦泥搖床
床面尺寸	長度	4450	4450	4450
	傳動端寬	1855	1855	1855
	精礦端寬	1546	1546	1546
最大給礦粒度		2	0.5	0.15
給礦量（t/d）		30-60	10-20	15-25
給礦濃度(%)		25-30	20-25	15-25
行程		16-22	11-16	8-16
頻率		45-48	48-53	50-57
床面清洗水量（t/d）		80-150	30-60	10-17
床面橫向坡度(°)		2.5-4.5	1.5-3.5	1-2
床面縱向坡度(%)		1.4	0.92	----
床面尖滅角(°)		32-42	40	42
選礦面積（㎡）		7.6	7.6	7.6
床面長度比		2.6	2.6	2.6
床面端面形狀		矩形	鋸齒形	三角形
電機功率		1.1	1.1	1.1
傳動機構		偏心連桿機構
