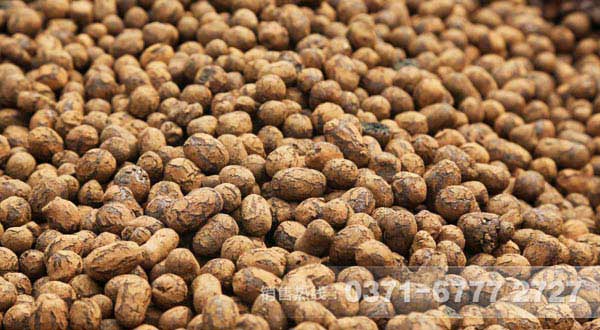

陶粒砂是一種陶瓷顆粒產品，具有很高的壓裂強度，一般是用來取代混凝土中的碎石和卵石，是利用各類粘土、板巖、頁巖、煤矸石、及工業固體廢棄物等多種原料，經過陶瓷燒結而成。廣泛應用于建材、園藝、食品飲料、耐火、保溫材料、化工、石油等部門，應用領域廣泛。

目前我國陶粒的生產設備都采用的是陶粒砂旋窯。圓筒形的主窯體與水平呈3°左右的傾角放置在托滾上。物料在高的一端進入窯內，在窯體做回轉運動的作用下，物料從高處(窯尾)滾落到低處(窯頭)，同時，在窯頭處，高壓風機將煤粉(或天然氣等其他燃料)噴入窯內，并使其充分燃燒，產生的熱量使物料發生物 理和化學變化，產生膨脹現象，冷卻后既為陶粒。

陶粒砂生產線設備主要包括：原料貯存?zhèn)}、降塵室、引風機、主窯體、噴煤系統、控制柜等。其中原料倉下部的喂料器、窯體轉速和拱煤量均為無級調速， 以便調整其工藝參數，在保證產品質量的前提下獲得較高的產量。

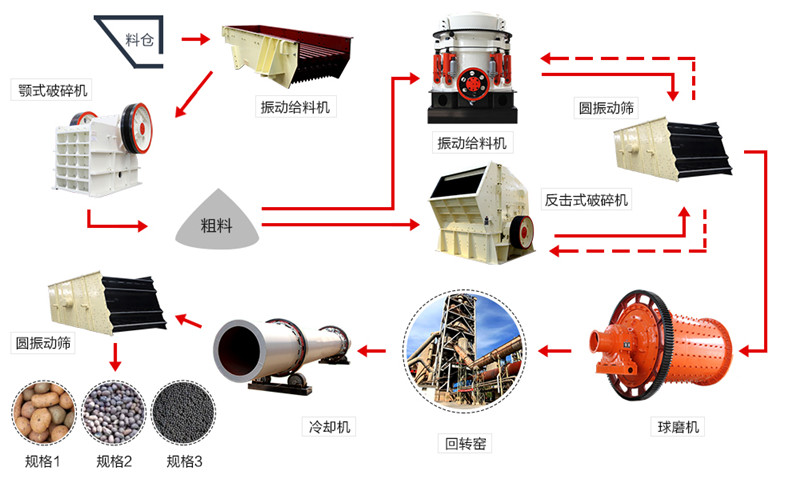

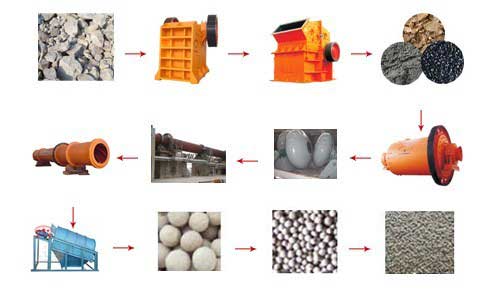

工藝流程

以石油支撐劑陶粒砂的生產工藝為例，對陶粒砂的生產工藝流程進行描述。

1、破碎：

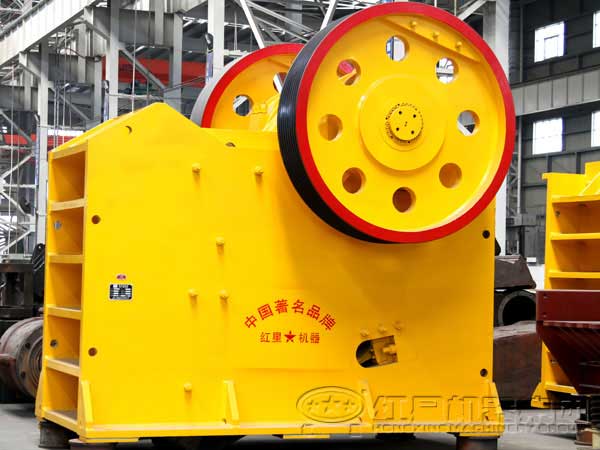

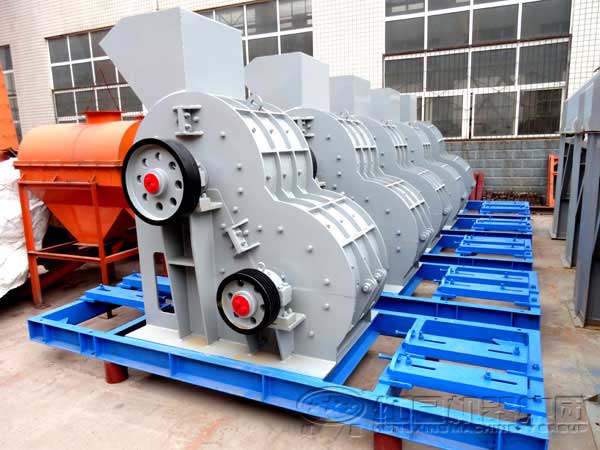

鋁礬土一般采用顎式破碎機和錘式破碎機組成的二級破碎系統，將其粒度控制在≤8mm。

2、配料：

鋁礬土、錳粉、回料等幾種物料，分別被輸送到各自的料庫，庫下設置調速皮帶秤實現物料自動配料計量。

3、粉磨：

陶粒砂生產工藝一般采用烘干兼粉磨的球磨機，配套高產選粉機，組成閉路系統。這樣粉磨的效率高。烘干物料的熱風可以來自于回轉窯的廢氣，做到余熱利用；也可以設置專門的熱風爐。

4、制球：

出磨的生料粉在生料庫內儲存。一般設置2~3個庫，可以單獨出料，也可以多庫搭配出料。

生料粉被送入一個小料倉，料倉下設置螺旋計量裝置或者調速皮帶秤裝置，計量生料量。該生料進入盤式制球機。同時，采用流量計可以計量水的多少，由管道泵把水噴入盤式制球機里面。制球機旋轉過程中，可以制成各種粒徑的料球。

料球出盤后，由皮帶機送入篩分裝置，合格的進入回轉窯，過大的返回到原料粉磨流程?？梢愿鶕?jù)不同窯的產量，配備不同數量的盤式制球機。

該制球系統自動化程度高，工藝連續，配套袋式收塵器后，可以實現崗位粉塵達標，凈化崗位作業環境。

5、煅燒：

料球進入帶有一定斜度的回轉窯進行煅燒，隨著回轉窯的旋轉，料球向窯頭滾動，同時煤粉從窯頭噴入窯內燃燒，料球在回轉窯內被煅燒成強度很高的陶粒砂。

煤粉燃燒器可以采用單風道噴煤管，簡單可靠，一次風量高；也可以采用多風道燃燒器，一次風量可以降低為煤粉燃燒所需風量的8%，提高了入窯二次風量，節能效果顯著。多風道燃燒器分為外軸流風、煤風、內軸流風等，火焰形狀非常容易調節。

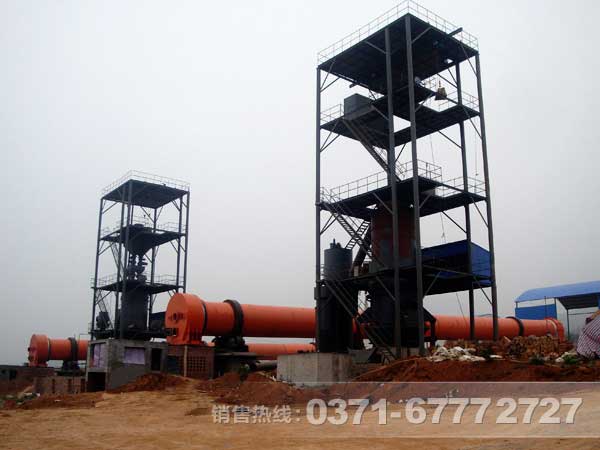

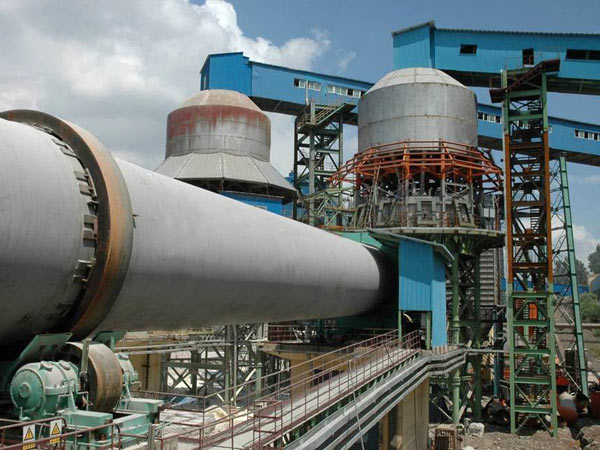

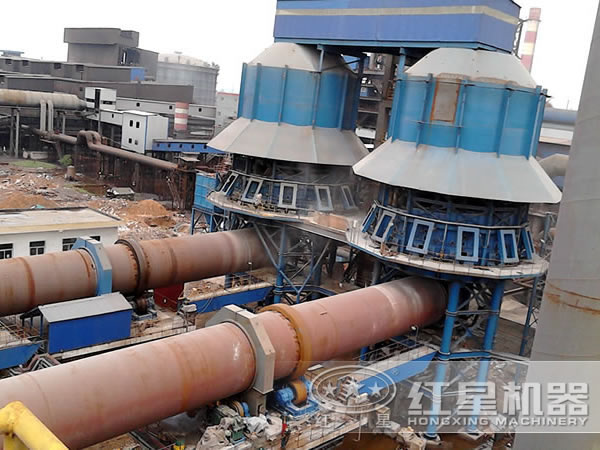

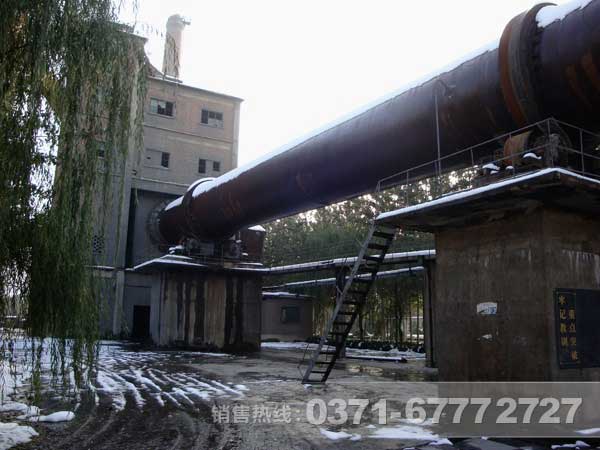

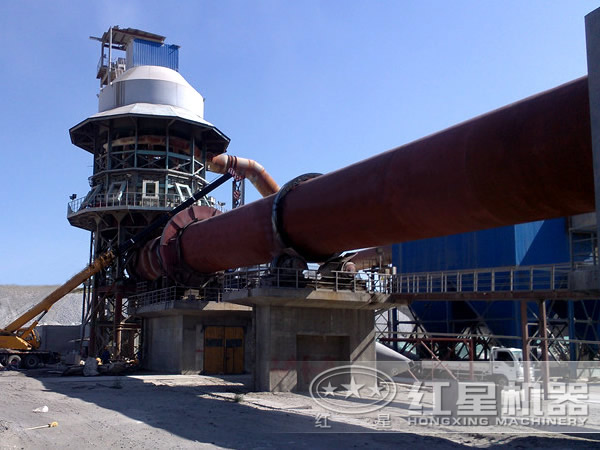

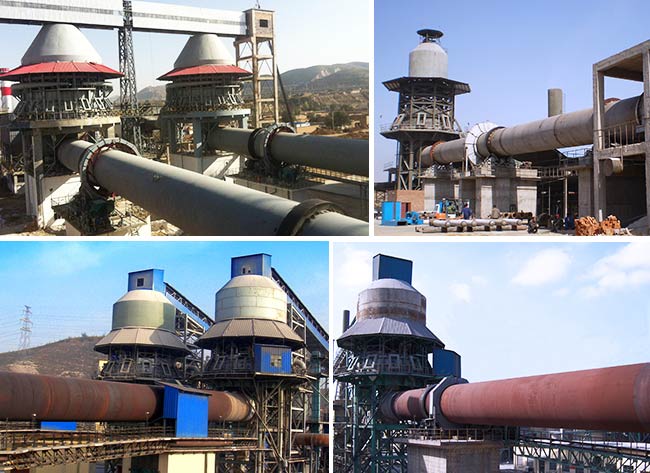

圖片實拍

性能優勢

1、目前，國內所有陶粒壓裂支撐劑生產廠家均采用Al2O3含量達到85%的熟礦粉為主要原料，鋁礬土礦經過煅燒后方可生產高強高密壓裂支撐劑。國內現有工藝方法生產的產品所需要的是高品位礦石，成本高。本項目技術填補了國內空白，改變國內高強高密支撐劑的生產模式。

2、陶粒砂回轉窯采用煤氣燒結方法，提高了熱效率，大大減少能源消耗和環境污染。

3、采取低溫干燥，降低了原料的燒損，節約了礦粉原料近30%，達到了合理利用資源的目的。

4、采用100%的生礦粉進行生產，減少了礦石在800~1000℃高溫下的焙燒環節，取而代之的是利用尾氣中的余熱，在200~300℃的低溫下進行干燥。

技術參數

產品規格 （m）	窯體尺寸					電機功率 （kw）	總重量 （t）	備注
	直徑	長度	斜度（%）	產量 （t/d）	轉速 （r/min）
Φ2.5×40	2.5	40	3.5	180	0.44-2.44	55	149.61
Φ2.5×50	2.5	50	3	200	0.62-1.86	55	187.37
Φ2.5×54	2.5	54	3.5	280	0.48-1.45	55	196.29	窯外分解窯
Φ2.7×42	2.7	42	3.5	320	0.10-1.52	55	198.5	------
Φ2.8×44	2.8	44	3.5	450	0.437-2.18	55	201.58	窯外分解窯
Φ3.0×45	3	45	3.5	500	0.5-2.47	75	201.94	------
Φ3.0×48	3	48	3.5	700	0.6-3.48	100	237	窯外分解窯
Φ3.0×60	3	60	3.5	800	0.3-2	100	310	------
Φ3.2×50	3.5	50	4	1000	0.6-3	125	278	窯外分解窯
Φ3.3×52	3.3	52	3.5	1300	0.266-2.66	125	283	預熱分解窯
Φ3.5×54	3.5	54	3.5	1500	0.55-3.4	220	363	預熱分解窯
Φ3.6×70	3.6	70	3.5	1800	0.25-1.25	125	419	預熱發電窯
Φ4.0×56	4	56	4	2300	0.41-4.07	315	456	預熱分解窯
Φ4.0×60	4	60	3.5	2500	0.396-3.96	315	510	預熱分解窯
Φ4.2×60	4.2	60	4	2750	0.41-4.07	375	633	預熱分解窯
Φ4.3×60	4.3	60	3.5	3200	0.396-3.96	375	583	預熱分解窯
Φ4.5×66	4.5	66	3.5	4000	0.41-4.1	560	710.4	預熱分解窯
Φ4.7×74	4.7	74	4	4500	0.35-4	630	849	預熱分解窯
Φ4.8×74	4.8	74	4	5000	0.396-3.96	630	899	預熱分解窯
Φ5.0×74	5	74	4	6000	0.35-4	710	944	預熱分解窯
Φ5.6×87	5.6	87	4	8000	Max4.23	800	1265	預熱分解窯
Φ6.0×95	6	95	4	10000	Max5	950×2	1659	預熱分解窯
