紅星制砂機視頻介紹

石子制砂機又稱石頭制砂機，由進料、分料器、渦動破碎腔、葉輪體驗、主軸總成、底座傳動裝置及電機等七部分組成。簡稱沖擊破，俗稱制砂機，是一種具有先進水平的高能低耗沖擊破，其性能在各種礦石細破設備中起著不可替代的作用，是目前行之有效、實用可靠的碎石機器。除對一些石子有很好的破碎外，對中硬、特硬及磨蝕性物料如碳化硅、金剛砂、燒結鋁釩土、鎂砂等，比其他類型的破碎機更具有可靠性。

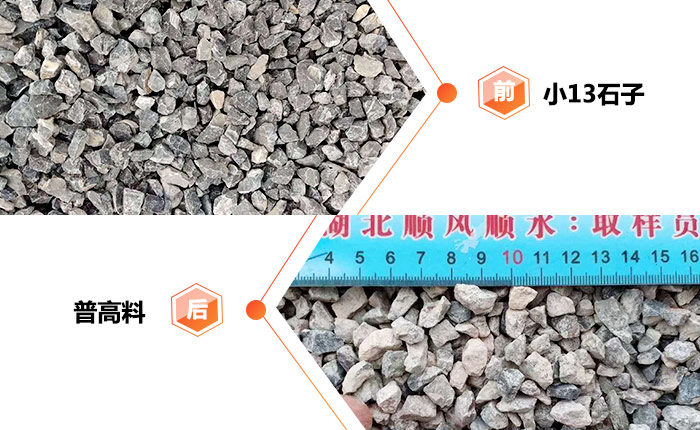

制砂成品：成料均勻立體，粒度可調節

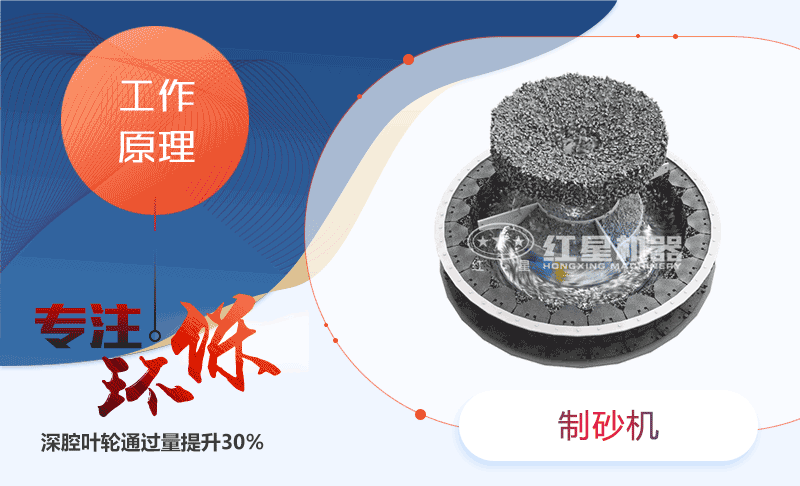

石子制砂機工作原理

石子制砂機的工作原理方面，簡單一點說是石打石的原理。讓物料在自然下落過程中與經過葉輪加速甩出來的物料相互碰撞，從而達到破碎的目的。一般，物料由石子制砂機的上部直接落入高速旋轉的轉盤，在高速離心力的作用下，與另一部分以傘型方式分流在轉盤四周的靶石產生高速度的撞擊與高密度的粉碎，物料在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、磨擦、粉碎，從下部直通排出。形成閉路多次循環，由篩分設備控制達到所要求的粒度。

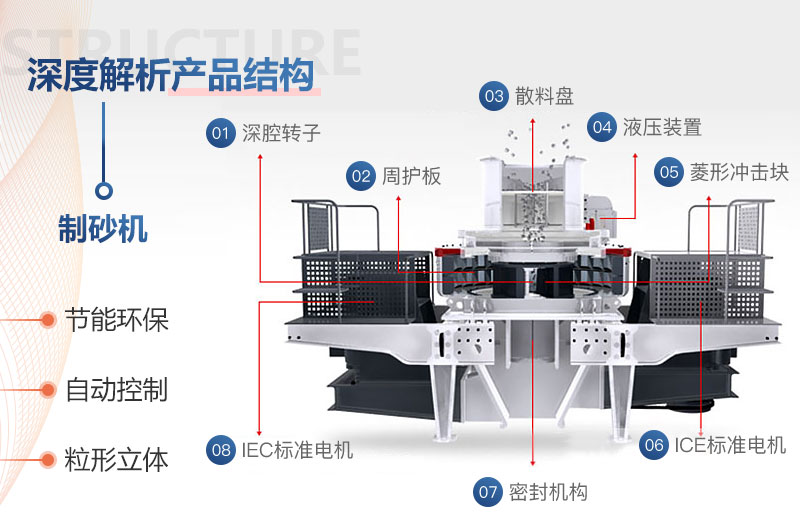

石子制砂機結構特征

進料斗：進料斗的結構為一倒立的棱臺體(或圓筒體)，進料口設置耐磨環，從給料設備的來料經給料斗進入石子制砂機。

分料器：分料器的作用就是將從給料斗來料進行分流,使一部分石子物料經由中部入料管直接進入葉輪被逐漸加速到較高速度拋射出去，使別一部分物料從中部入料管的外側，旁路進入渦動破碎腔內葉輪的外側，被從葉輪拋射出來的高速度物料沖擊破碎，不增加功率消耗，增大生產能力，提高破碎效率。

渦動破碎腔：是石子物料的破碎過程發生在渦動破碎腔內，由石子物料襯層將破碎作用渦動破碎腔壁隔開，使破碎作用僅限于物料之間，起到耐磨自襯的作用。

葉輪：葉輪結構由特殊材料制作的一空心圓柱體，安裝在主軸總成上端軸頭上，用圓錐套和鍵聯接傳遞鈕距，高速旋轉，葉輪是立式?jīng)_擊破碎機的關鍵元件。物料由葉輪上部分料器的中部入料管進入葉輪的中部。

主軸總成：主軸總成安裝在底座上，用以傳遞電動機經由三角皮帶傳來的動力及支撐葉輪旋轉運動。主軸總成由軸承座、主軸、軸承等組成。

潤滑系統：采用美孚車用潤滑脂特級集中潤滑，潤滑部位為主軸總成上部軸承和下部軸承兩處，為使注油方便，用油管引到機器外側，用于油泵定期加油

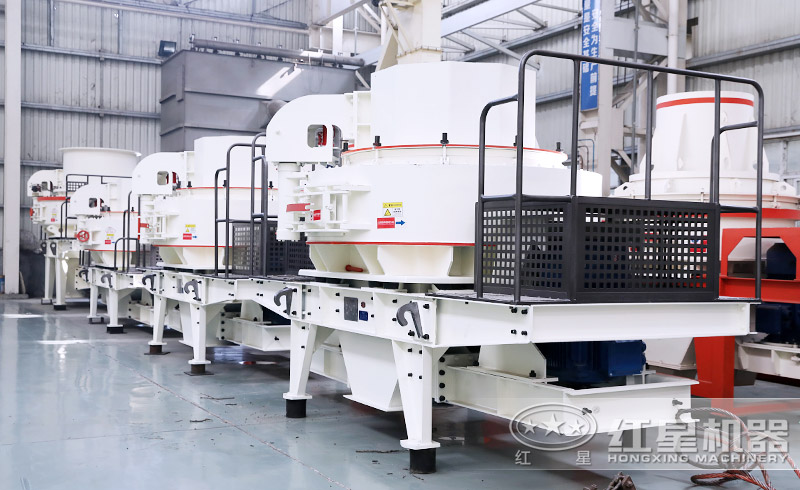

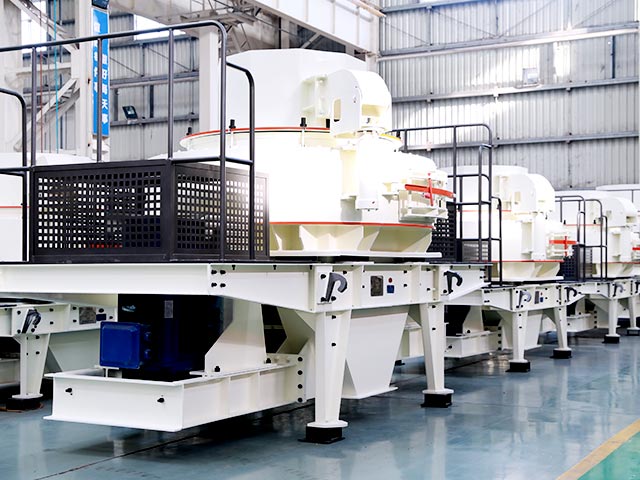

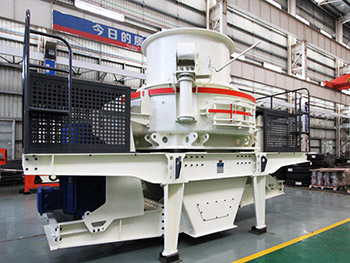

圖片實拍

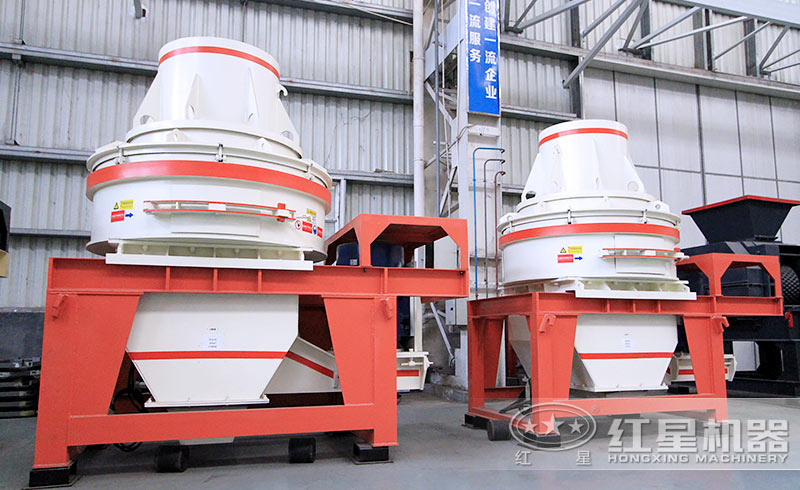

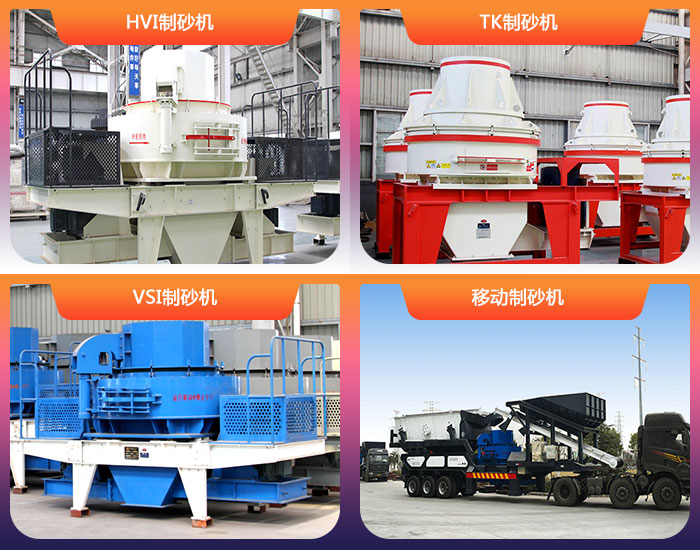

HVI型石子制砂機-成料立體含量高，自動化控制

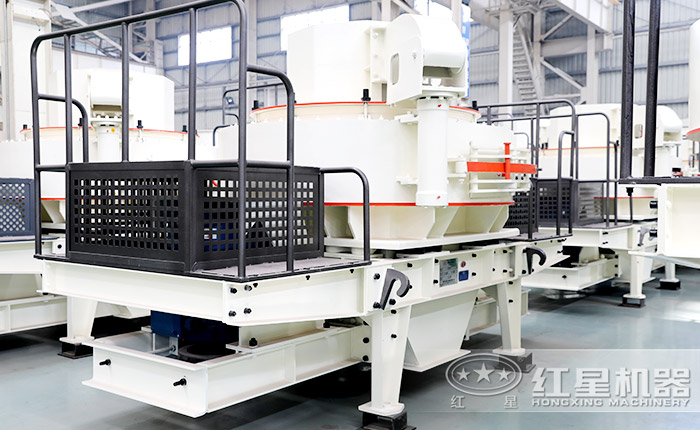

HX沖擊式石子制砂機-結構簡單可靠，操作方便

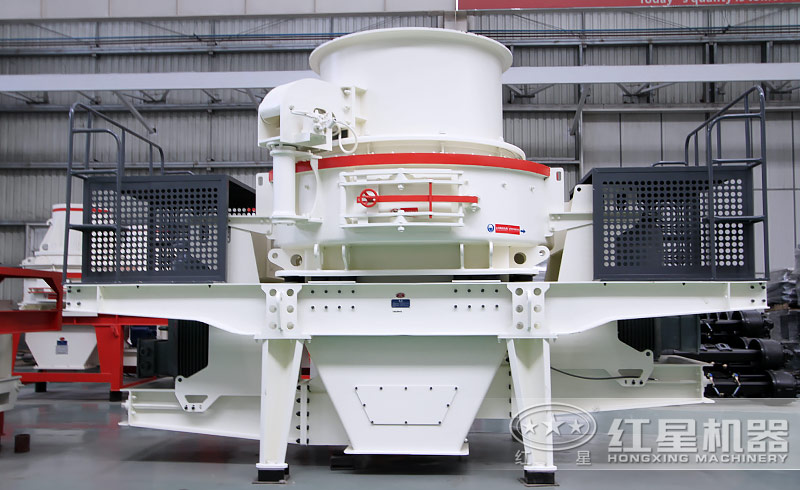

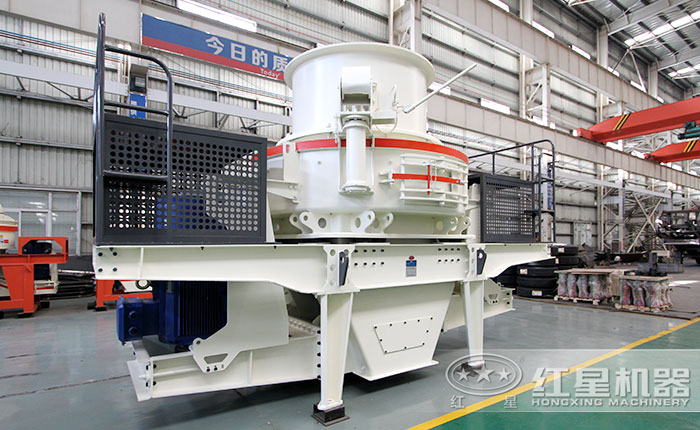

VSI石子制砂機-制砂效果好，后期運營費用低

細碎制砂機，可隨時移動，自由轉場作業

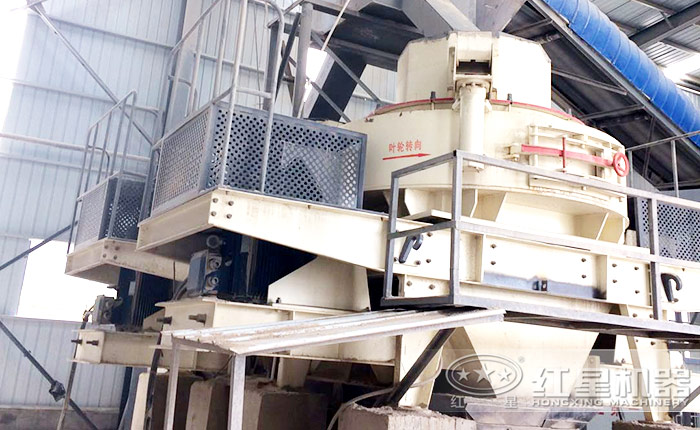

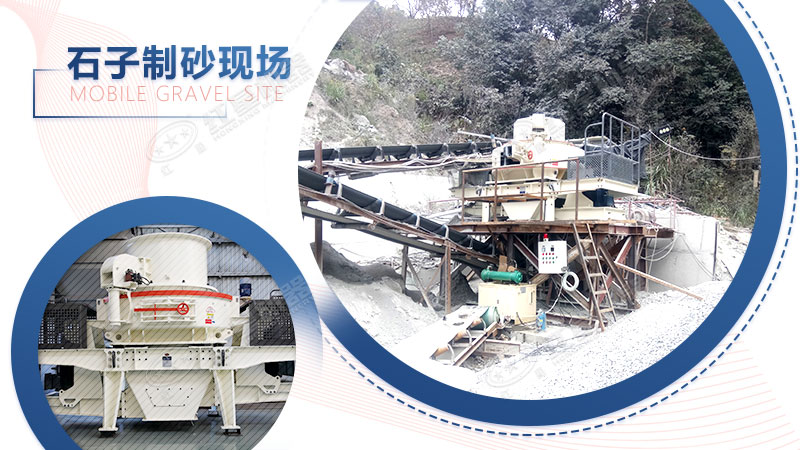

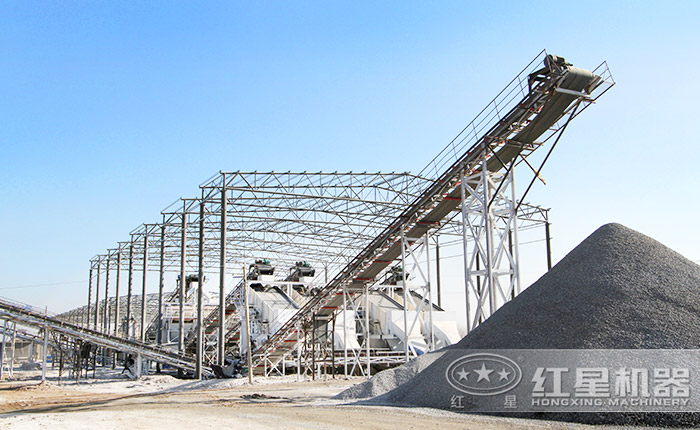

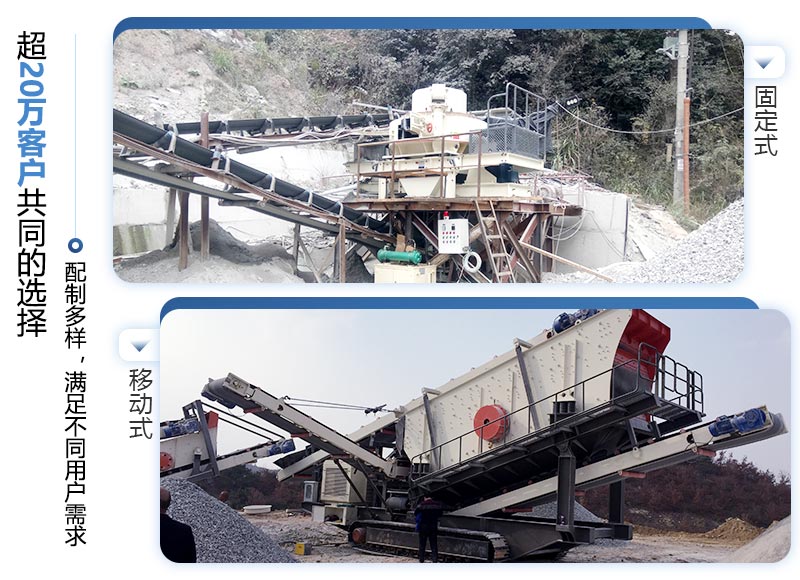

客戶現場

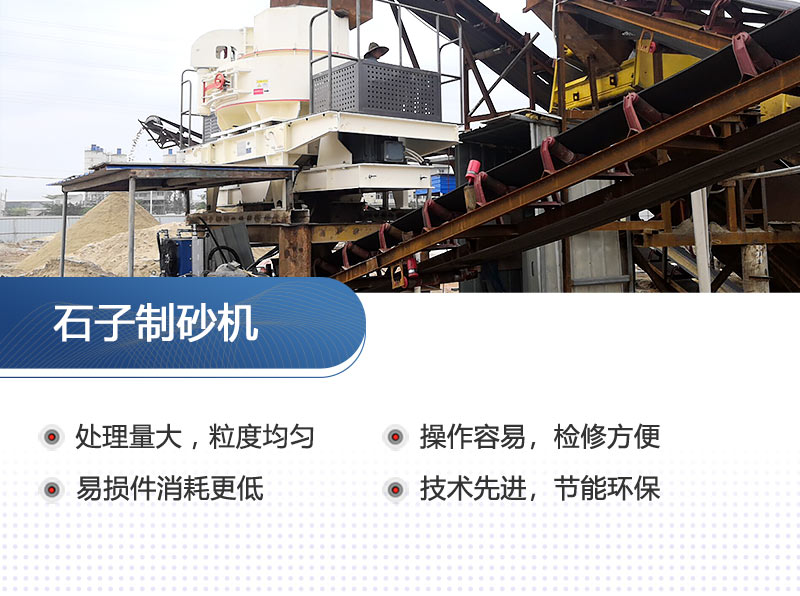

石子制砂機性能優勢

1、石子制砂機少量易磨損件用特硬耐磨材質成，體積小、重量輕、便于更換配件。

2、生產過程中，石子能形成保護底層，機身無磨損，經久耐用；并且設備具有整形功能、產品呈立方狀、堆積密度大。

3、產品粒形優異，呈立方體，針片狀含量極低，適宜骨料整形、人工制砂及高等級公路骨料生產。

4、石子制砂機以處理通過非破碎石子，制砂能力強；另外，受物石子含量影響小，含水份可達8%。

技術參數
