根據動顎板不同的運動特性，顎式破碎機分為簡擺式及復擺顎式破碎機兩類，多用于對堅硬或中硬礦石進行粗碎和中碎。

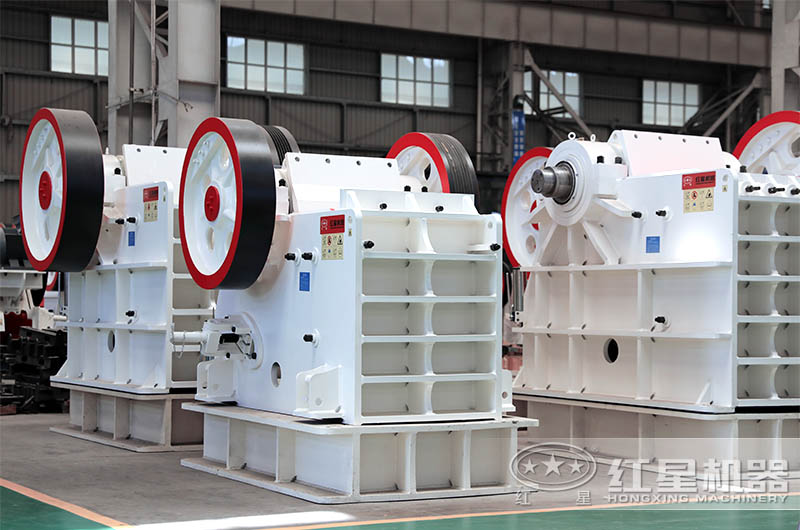

顎式破碎機

一、簡擺式顎式破碎機

簡擺式顎式破碎機主要由破碎礦石的工作機構、傳動機構、超負荷的保險裝置、排礦口的調整裝置和機器的支承裝置等部分組成。

簡擺式顎式破碎機

工作機構：由固定顎板和動顎板構成的破碎腔，分別襯有高錳鋼制成的破碎齒板，用螺栓分別固定。為了提高碎礦效果，兩破碎襯板的表面通常都帶有縱向波紋齒形。近幾年來，顎式破碎機有的采用曲面的破碎齒板，即排礦口部分接近平行，這樣可使破碎產品粒度均勻，排礦不易堵塞。

傳動機構：飛輪、偏心軸、連桿、前推力板和后推力板組成，飛輪分別裝在偏心軸的兩端，偏心軸支承在機架側壁的主座上。電機通過皮帶輪帶動偏心軸轉動，進而通過連桿和前、后推力板使動顎產生往復運動。進入定顎與動顎之間的物料，當動顎向左運動時受到其壓擠而破碎，當動顎向右運動時物料靠自重向下運動。動顎每一個擺動周期，物料受到一次壓擠作用并向下排送一段距離。物料從給人破碎腔開始，通常共受到三四次以上的壓碎作用后排出機外。

二、復擺顎式破碎機

隨著滾動軸承質量和耐磨材料耐磨性的提高以及采用現在的設計方法，減輕襯板的磨損等，復擺顎式破碎機基本代替了簡擺式顎式破碎機。

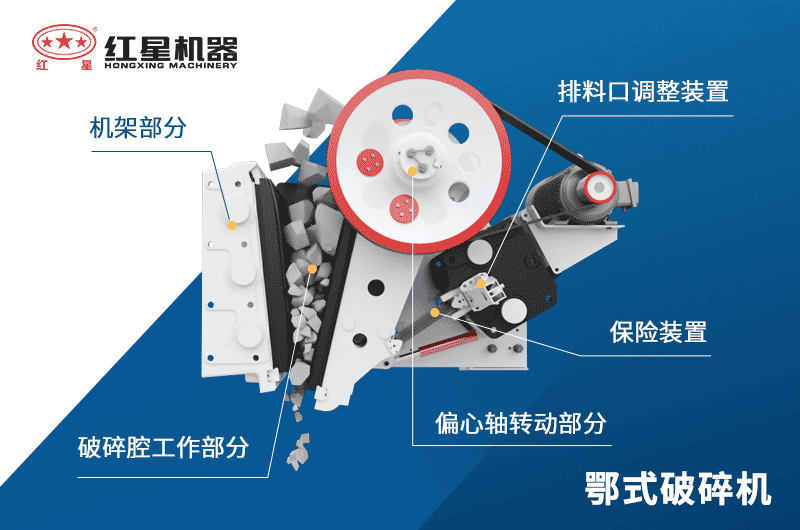

簡擺式顎式破碎機動態工作原理

與簡擺式顎式破碎機不同的是，復擺顎式破碎機少連桿、后推力板、動顎和心軸等部件，使機構得到了簡化。動顎的運動軌跡不再是以心軸為中心的往復擺動，而是很復雜的軌跡，因而稱為復擺顎式破碎機。

三、簡擺式顎式破碎機和復擺顎式破碎機各自優點

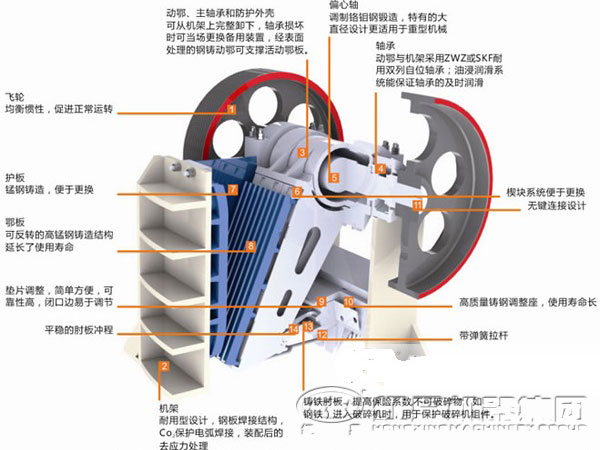

顎式破碎機顎版特寫

1、簡擺式顎式破碎機襯板磨損少：簡擺式顎式破碎機動顎垂直行程較小，使襯板磨損輕；在工作中，連桿施以較小的力能使肘板產生很大的推力。

2、復擺顎式破碎機生產率高：此外，簡擺式顎式破碎機動顎在壓碎物料過程中，有阻礙排料作用。因此，在相同條件下，復擺顎式破碎機生產率高于其30%左右。

工程師就顎破進行詳細講解

綜上所述，復擺顎式破碎機綜合性能是要由于簡擺式顎式破碎機的，因此在優勝劣汰的原則下，簡擺式顎式破碎機慢慢趨于淘汰，市場上大多是復擺顎式破碎機。我公司生產有各種型號的復擺顎式破碎機設備，您可以點擊免費咨詢獲取設備型號、報價等相關信息。
