不同破碎機內部結構及工作原理區分

發布標志發布時間：2022-02-28 16:05:39 更新時間：2022-02-28 16:11:32 發布者：小郭

破碎機又被稱為碎石機，是礦山機械中的一種，在砂石生產中發揮著不可替代的作用。破碎機種類眾多，不同的破碎機工作原理不盡相同，這也使得其所適用的物料、所處位置以及所扮演的角色都不太一樣。了解破碎機的工作原理可以幫助我們更好的區分他們的不同，也有利于設備的選擇。

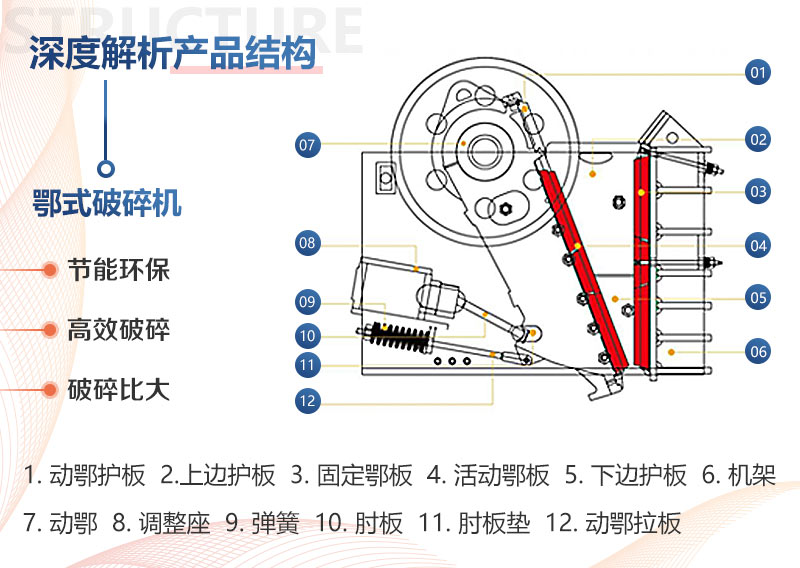

顎式破碎機內部結構及工作原理

顎式破碎機工作原理

內部結構：主要由靜顎板、活動鄂板、機架、上下護板、調整座、動鄂拉桿等部分組成

工作原理：顎式破碎機主要靠曲動擠壓力破碎。電動機驅動皮帶和皮帶輪，使得動顎上下擺動，當動顎上升時肘板與動顎間夾角變大，動顎板向固定顎板推進，物料被壓碎或劈碎；當動顎向下運動，肘板與動顎之間的夾角變小，動顎板在拉桿、彈簧的作用下離開靜顎板，先前已被壓碎或劈碎的物料從顎板的下部排料口排出。

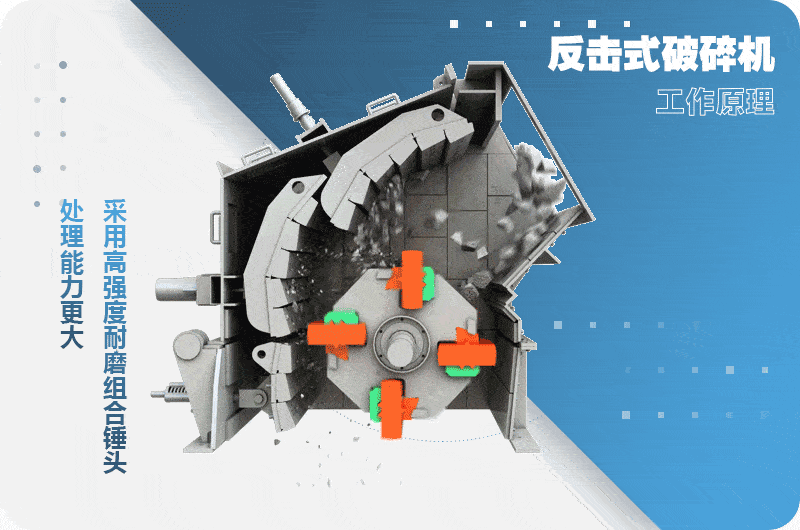

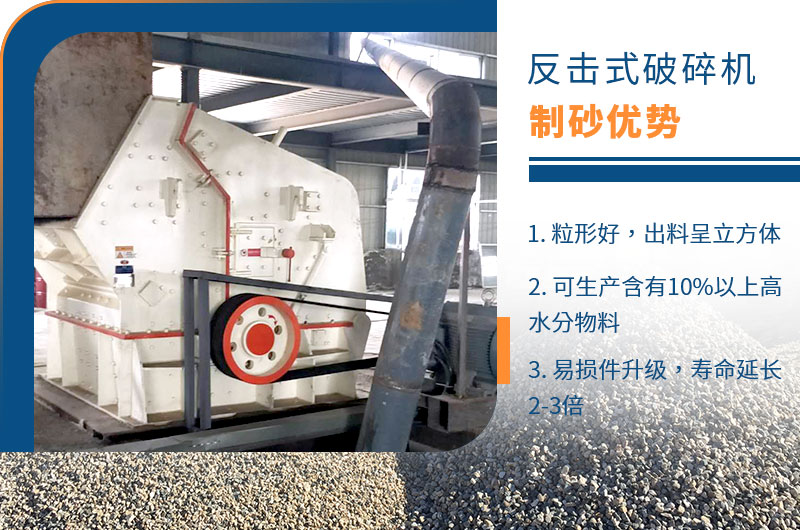

反擊式破碎機內部結構及工作原理

反擊式破碎機工作原理

內部結構：主要由機架、進料斗、板錘、反擊板、出料裝置、電機、傳動裝置等部分組成。

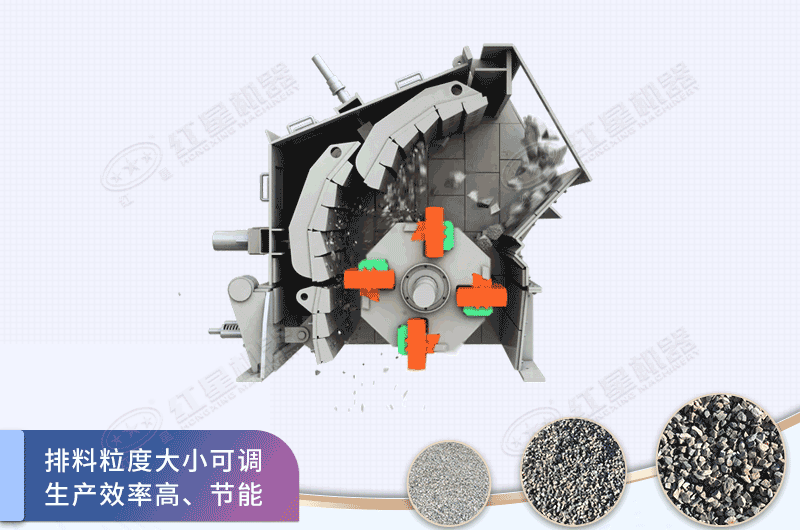

工作原理：反擊破碎機主要靠沖擊能破碎。物料進入機體后碰上高速旋轉的轉子上的板錘，被板錘迎頭打擊破碎后，被慣性帶動像里一段的反擊板拋去再次破碎，之后由反擊板到板錘，由板錘到反擊板多次重復此過程。

反擊式破碎機的過程中，物料受到板錘的打擊、反擊板的沖擊以及物料之間的相互碰撞等多種沖擊力的作用。

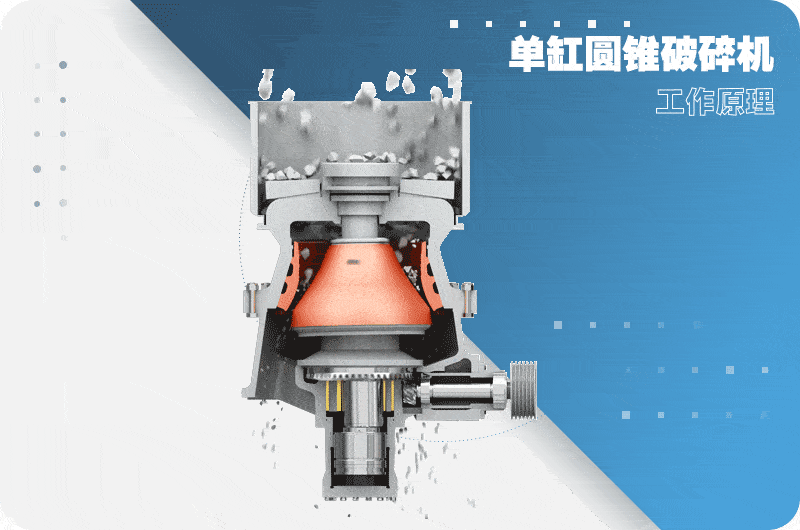

圓錐破碎機內部結構及工作原理

圓錐破碎機工作原理

內部結構：主要包括機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統等。

工作原理：圓錐破碎機主要采用層壓原理進行作業。電動機的旋轉通過皮帶輪帶動傳動軸轉動，傳動軸通過大小錐齒輪帶動偏心套繞主軸轉動，偏心套帶動動錐做旋擺運動，，從而使圓錐破碎壁時而靠近，時而離開固裝在調整套上的扎臼壁表面，物料在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現破碎。

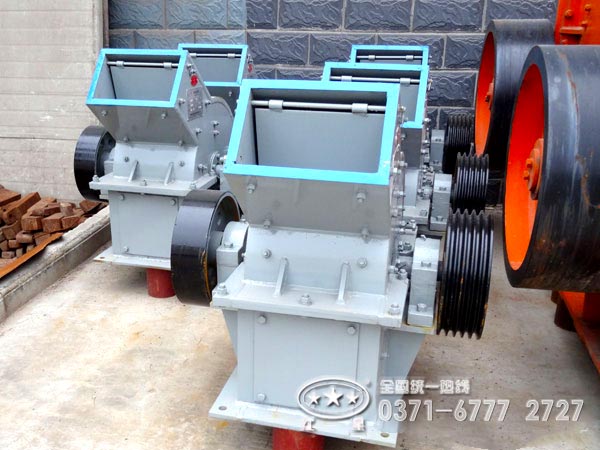

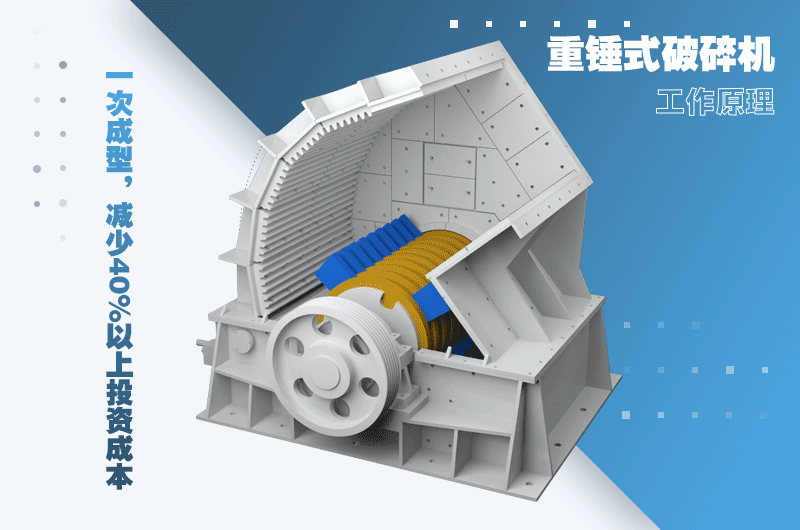

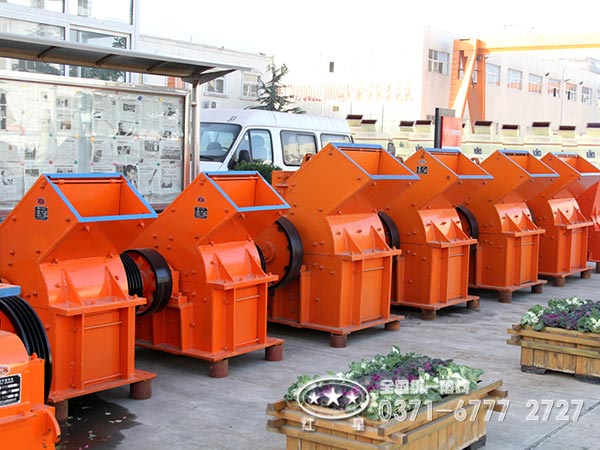

錘式破碎機內部結構及工作原理

錘式破碎機工作原理

內部結構：主要由機殼、轉子、主軸、錘頭、襯板、篦條、調整架和聯軸器等部分組成

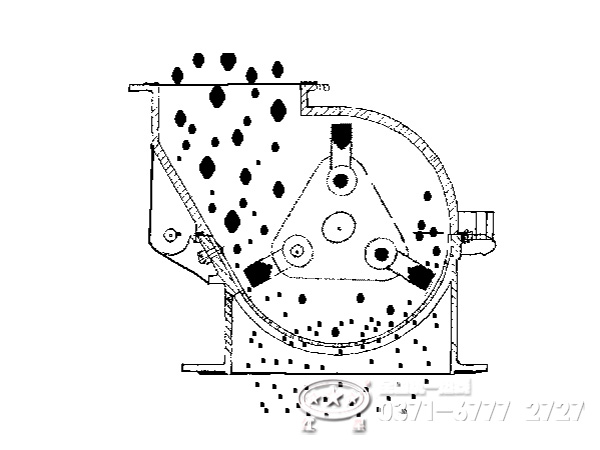

工作原理：在電動機的驅動下，破碎機轉子高速旋轉。物料進入破碎機后，立即受到錘頭的沖擊，破碎后的物料借錘頭的力向架體內擋板，篦條沖擊受到二次破碎，與此同時物料相互撞擊，遭到多次破碎，小于篦條縫隙的物料從縫隙中排出，塊度較大的物料則在破碎腔內繼續遭到錘頭的沖擊直到破碎，通過篦條的縫隙排出。

以上是對于4種常見的破碎機工作原理的介紹，更多破碎機工作原理可點擊免費咨詢進行了解，紅星技術工程師24小時在線為您解答！
