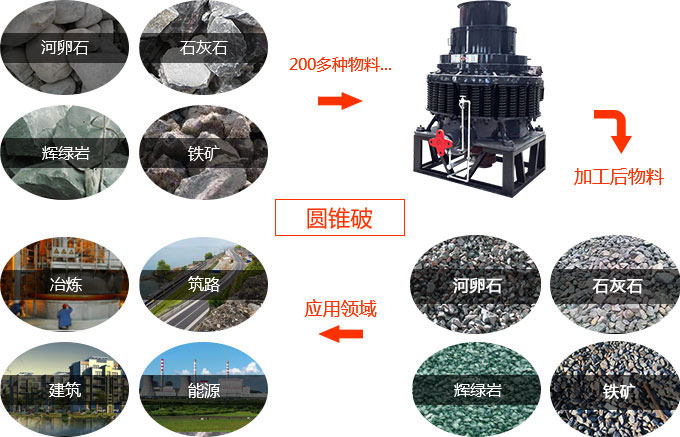

彈簧圓錐破碎機主要由機架、傳動、空偏心軸、碗形軸承、破碎圓錐、調整裝置、調整套、彈簧以及調整排礦口用的液壓站等部分組成。是一種先進的大功率、大破碎比、高生產率的破碎機。適用于細破碎和超細破碎堅硬的巖石、礦石、礦渣、耐火材料等。圓錐破石機可廣泛應用于冶金工業、建筑工業、筑路工業、化學工業及磷酸鹽工業，適用于破碎堅硬與中硬礦石及巖石，如鐵礦石、銅礦石、石灰石、石英、花崗巖、玄武巖、輝綠巖等。

彈簧圓錐破碎機可廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門。圓錐破碎機破碎比大、效率高、能耗低，產品粒度均勻，適合中碎和細碎各種礦石，巖石。如鐵礦石、銅礦石、石灰石、石英、花崗巖、玄武巖、輝綠巖等。

工作原理

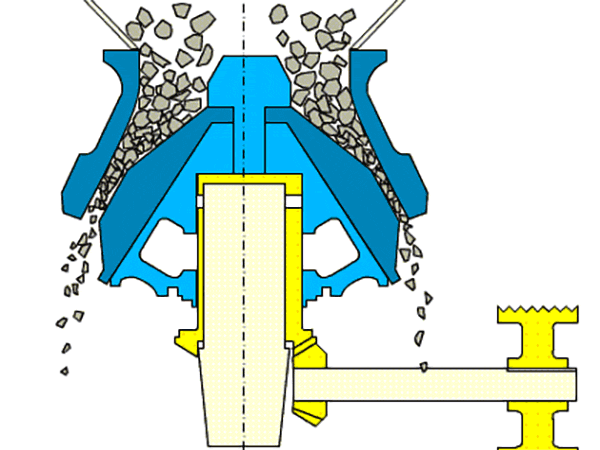

彈簧圓錐破碎機工作時，電動機通過傳動裝置帶動偏心套旋轉，動錐在偏心軸套的迫動下做旋轉擺動，動錐靠近靜錐的區段即成為破碎腔。待破碎物料從入料口進入后，受到動錐和靜錐的多次擠壓和撞擊，形成符合要求粒度的物料。當動錐離開該區段時，已成形物料在自身重力作用下下落，從錐底排出。

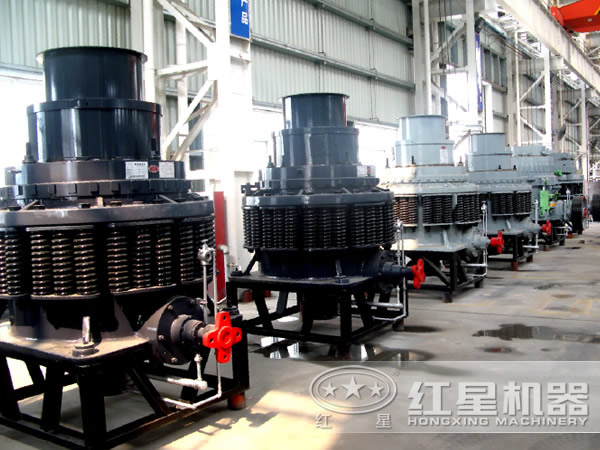

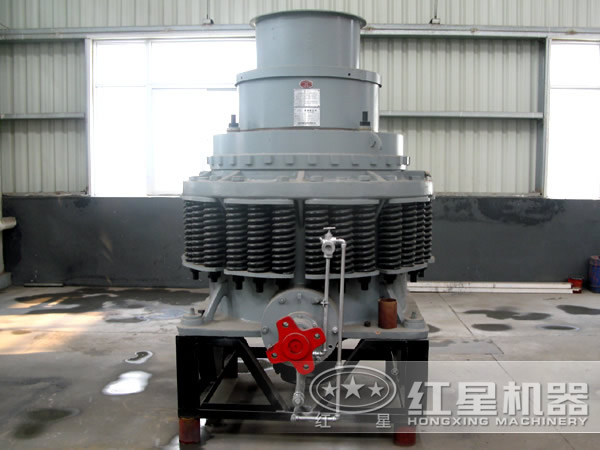

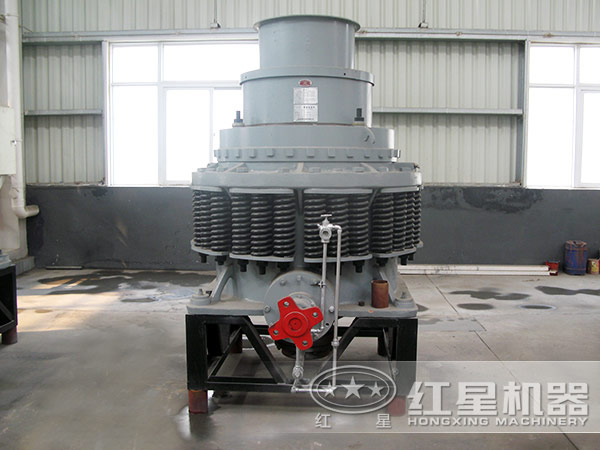

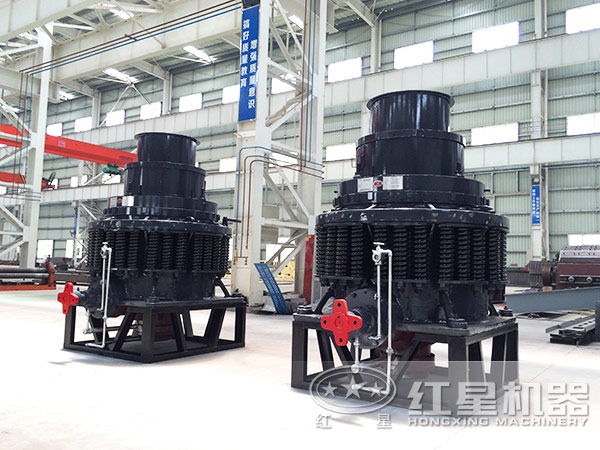

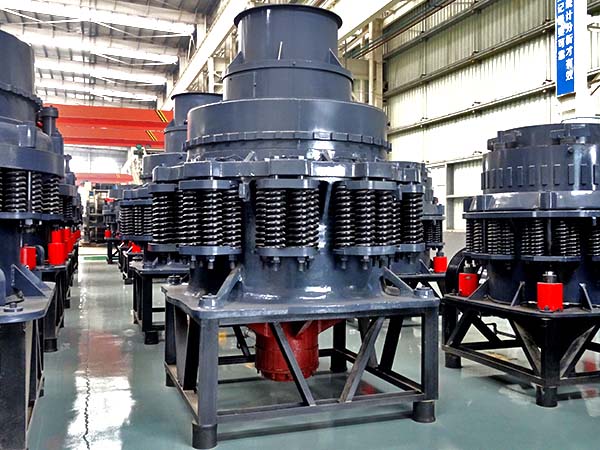

圖片實拍

性能優勢

1、采用先進的保險裝置，大大減小了停機時間。

2、內部結構密封性能好，可有效的保護設備免受粉塵及其他小顆粒的侵害。

3、關鍵部件采用高強度材質，適當增加重量，可靠性更好。

4、襯板加厚，延長壽命。

5、采用特有的層壓破碎原理，產生顆粒間的破碎作用，針片狀石子減少，粒級更為均勻。

6、特殊的稀油潤滑系統設計，以及各耐磨件采用的精密制造工藝，大大延長了使用壽命。

技術參數

規格	型號	破碎錐大端直徑 (mm)	最大給料尺寸 (mm)	排料口寬度 (mm)	處理能力 (t/h)	電動機功率 (kw)	總重量	外形尺寸（長×寬×高） （mm）
Φ600	PYB600	600	65	12-25	40	8P   30	5	2234×1370×1675
	PYD600		35	3-13	12-23		5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P   55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P   110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P   160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P   280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470
