反擊高產細碎機是反擊式破碎機的的升級版，是在吸收消化國內外先進技術，結合國內相關行業具體工況條件而研制的新一代反擊高產細碎機。設備的高參數及配置都是經過我公司重重審核而通過的高性能設備。并得助國家機械研究院細碎技術工作者共同努力設計研制出的新型高產節能細碎機，適用范圍廣泛，產量高超。

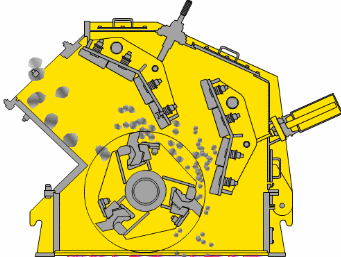

工作原理

工作時，在電機的帶動下，轉子高速旋轉，物料進入一破碎腔破碎與轉子上的板錘撞擊破碎然后進入第二細碎腔進行粉碎，然后從出料口排出。

結構組成

1、反擊板：反擊板的作用是承受被板錘擊出的物料的沖擊，使物料受沖擊而破碎，并將沖擊破碎后的物料重新彈回沖擊區，再次進行沖擊破碎獲得所需的產品粒度。

2、板錘：板錘牢固固定于轉子上，因此反擊高產細碎機啟動力矩小，轉子部分動平衡性能易于控制，運行過程動力小，啟動平穩。

3、轉子：轉子連接反擊高產細碎機中錘頭的主要部件，它在連接錘頭的同時還起到一定的平衡作用。

4、主軸：主軸是支承轉子的主要零件，沖擊力由它來承受。因此，要求其材質具有較高的韌性和強度。通常斷面為圓形，且有平鍵和其他零件連接。

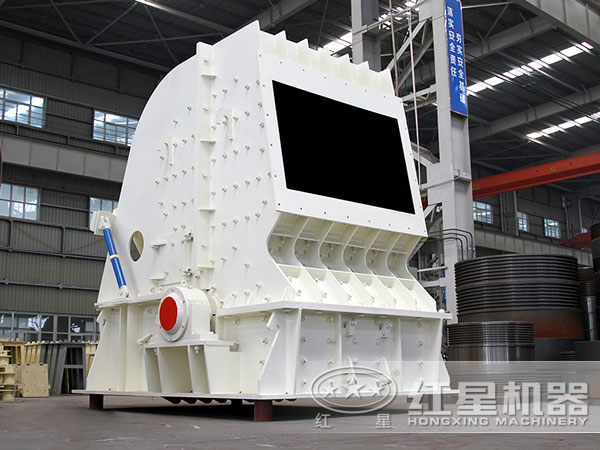

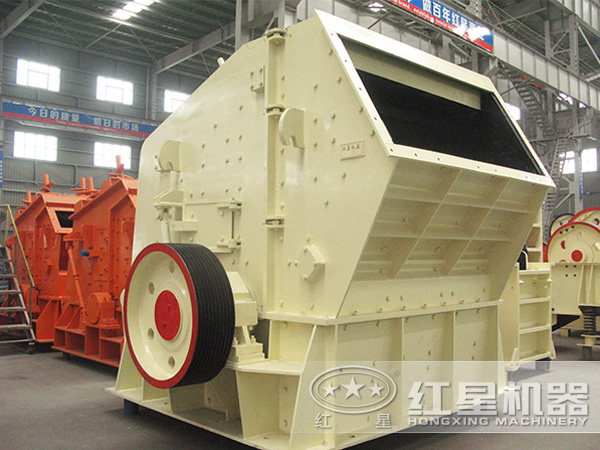

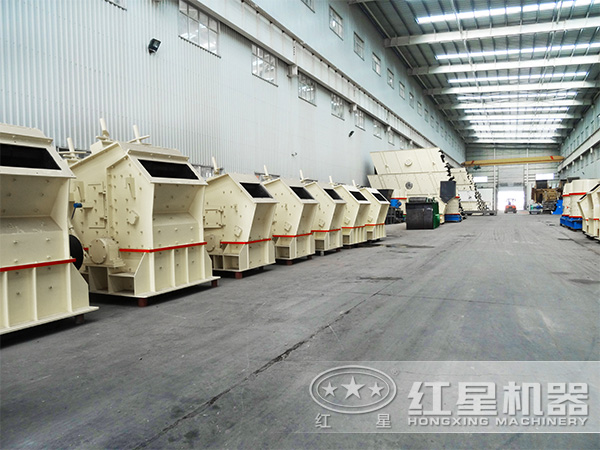

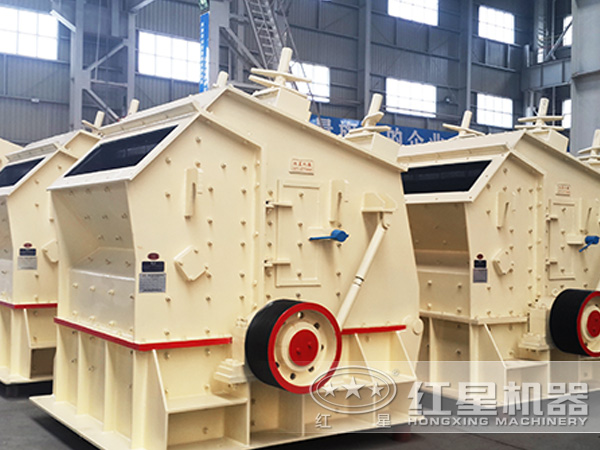

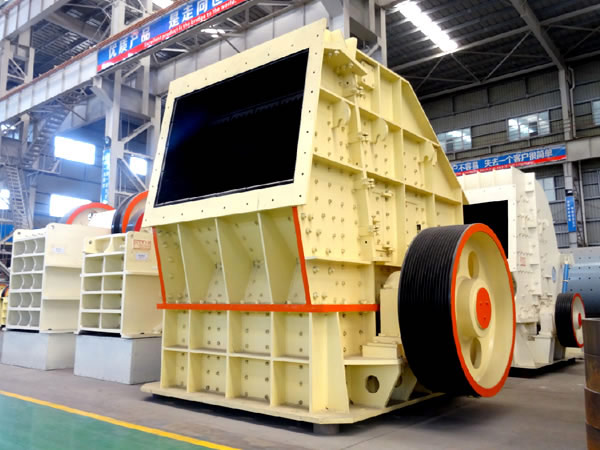

圖片實拍

性能優勢

1、排料易調整：反擊高產細碎機結構特殊高鉻板錘特殊的反擊襯板硬巖破碎，排出的粒度大小可調節，簡化了破碎流程。

2、擁有多種破碎腔：經優化設計成低轉速、多破碎腔反擊高產細碎機，其線速度較一般反擊破降低20%-25% ，以低能耗獲得高的生產能力。

3、運轉平穩：反擊高產細碎機配有多功能液壓站，具有液壓高速排料間隙，反擊板穩定減振以及機體自動開啟等多種功能。

4、降低成本：一省錢，比同等傳統規模工藝制砂機投資省錢60%。比同等傳統規模工藝制砂機維修率低50%。配件比同等傳統規模設備減少35%。

技術參數

型號	規格 （mm）	進料口尺寸 （mm）	最大進料粒度 （mm）	處理能力 （t/h）	電機功率 （kw）	外形尺寸 （長×寬×高） （mm）
PF-1007	Φ1000×700	400×730	300	30-70	4P   37-45	2330×1660×2300
PF-1010	Φ1000×1050	400×1080	350	50-90	4P   45-55	2370×1700×2390
PF-1210	Φ1250×1050	400×1080	350	70-130	6P   110	2680×2160×2800
PF-1214	Φ1250×1400	400×1430	350	80-180	6P   132	2650×2460×2800
PF-1315	Φ1320×1500	860×1520	500	100-280	6P   200	3180×2720×3120
PF-1320	Φ1300×2000	993×2000	500	140-380	6P   250	3220×3100×3120
PF-1520	Φ1500×2000	830×2040	700	200-550	4P   315-400	3959×3564×3330
PF-1820	Φ1800×2000	1260×2040	800	300-800	6P   630-710	4400×3866×4009
