河沙作為一種常見的鐵礦資源，屬于超貧石英巖類磁鐵礦礦，是含鐵石英巖經長期風化、沖積而成的。其中含鐵礦物主要是四氧化三鐵，脈石屬于石英型為主，在長期的風化沉積沖積過程中，含鐵礦物與脈石礦物形成良好的解離。因此使用弱磁選就能選出品位較高的鐵精礦。

河沙磁選機是針對干燥的磁性礦物進行分選的磁力選礦機械，相對于濕式磁選機分選礦物時要使用液體作為稀釋劑提高分選效率而言，河沙磁選機則要求被分選的礦物干燥，顆粒之間可以自由移動、成獨立的自由狀態，否則會影響磁選效果，還可能會造成不可分選的后果。河沙磁選機適用于粒度3mm以下的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等物料的濕式磁選，也用于煤、非金屬礦、建材等物料的除鐵作業。

工作原理

河沙經過裝載機給料,經過圓鋼篩進入料倉，大泥塊廢毛石(鵝卵石)由頂部圓鋼篩篩出,。入料倉下部裝有振動給料機，振動給料機將原礦物料均勻撒布到磁滾筒表面，強磁性物料由于受到磁力作用較大，吸附在磁滾筒表面，鐵粉顆粒在磁滾表面飛速翻滾,隨滾筒旋轉帶到分礦漏斗之精礦口，落入皮帶機輸送到右方，弱磁性尾砂（河砂）由于慣性作用而向前拋出，從而達到分選的目的。

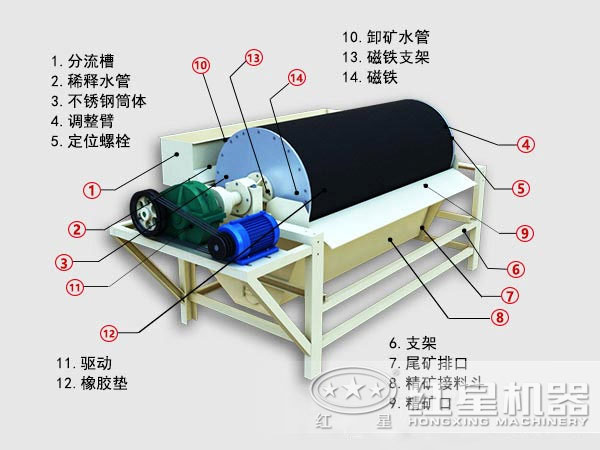

內部結構圖

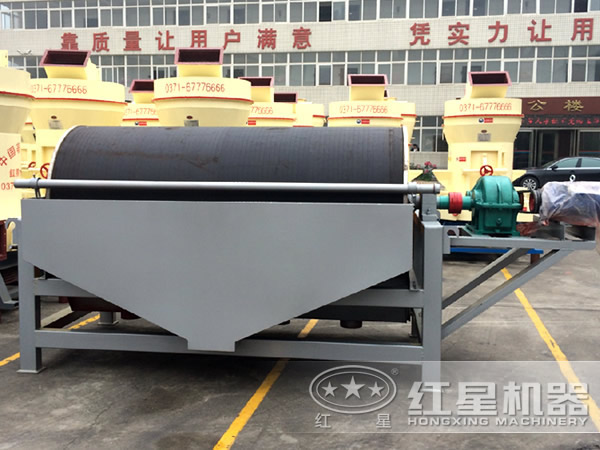

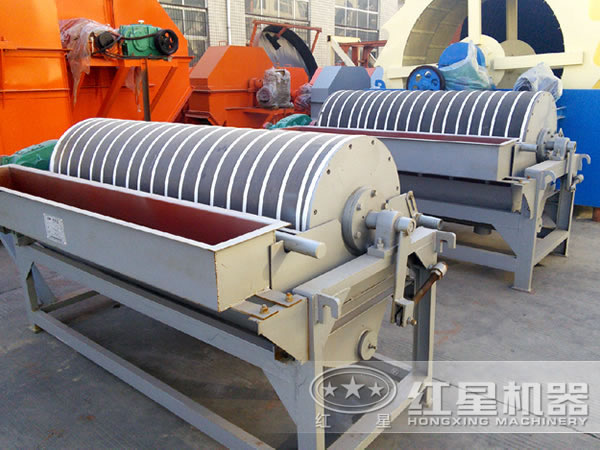

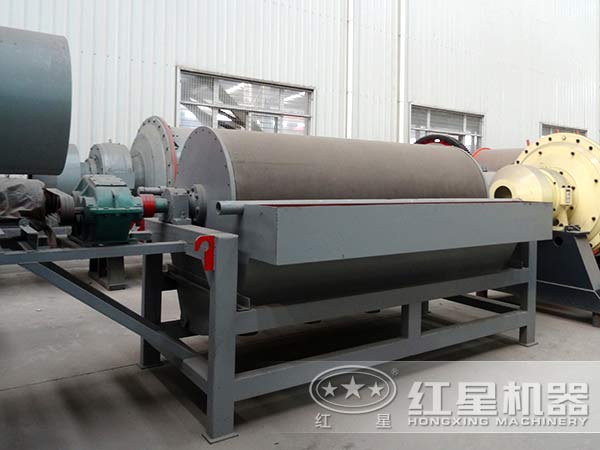

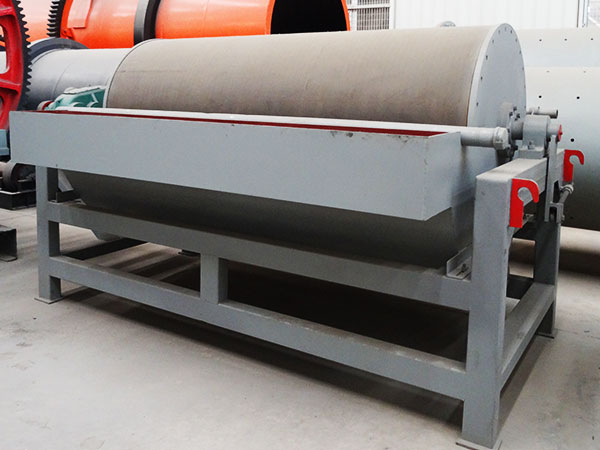

圖片實拍

客戶現場

性能優勢

1、河沙磁選機是高產干選設備，具有磁場強度合理、磁系調整靈活、結構合理、入料順暢、分選效率高、分選精細等實用特點。

2、具有較高磁感應強度，磁系全部使用釹鐵硼磁性材料，能實現較高的回收率，以達到粗選或掃選的目的。

3、河沙磁選機小極距、多磁極交變磁系設計，能在選礦過程中有效防止機械夾雜。

4、活動式槽體，能根據物料的變化方便調整磁滾筒與槽體間的排礦間距，進而調整精礦品位及設備處理量。

5、河沙磁選機根據物料特點及選礦要求可選擇順流、逆流、半逆流槽體。

6、適用于廢棄尾礦砂干選中細礦粉，可精選河沙中的鐵粉可精選軟鐵礦山，砂巖礦中的鐵粉，剔除毛石，整個流程不用水。

7、精礦排礦可使用高壓水沖或毛刷卸礦兩種方式，以實現強磁性礦物有效卸礦。

技術參數

型號	筒徑	筒長	圓筒轉速（r/min）	給料粒度	處理量（t/h）	功率
CTB6012	600	1200	<35	2-0	10-20	1.5
CTB6018	600	1800	<35	2-0	15-30	2.2
CTB7518	750	1800	<35	2-0	20-45	2.2
CTB9018	900	1800	<35	3-0	40-60	3
CTB9021	900	2100	<35	3-0	45-60	3
CTB9024	900	2400	<28	3-0	45-70	4
CTB1018	1050	1800	<20	3-0	50-75	5.5
CTB1021	1050	2100	<20	3-0	50-100	5.5
CTB1024	1050	2400	<20	3-0	60-120	5.5
CTB1218	1200	1800	<18	3-0	80-140	5.5
CTB1224	1200	2400	<18	3-0	85-180	7.5
CTB1230	1200	3000	<18	3-0	100-180	7.5
CTB1530	1500	3000	<14	3-0	170-280	11
