機械攪拌式浮選機是利用葉輪-定子系統作為機械攪拌器實現充氣和攪拌的。機械攪拌式浮選機采用一種新式葉輪制造，這是一種葉片后傾一個角度的錐形葉輪，類似于高比轉速的離心泵輪，揚送礦漿量大、壓頭小、功耗低且結構簡單。該設備攪拌力強、工作可靠，性能穩定。主要用于選別銅、鋅、鉛、鎳、金等有色金屬，也可以用于黑色金屬和非金屬的粗選和精選。

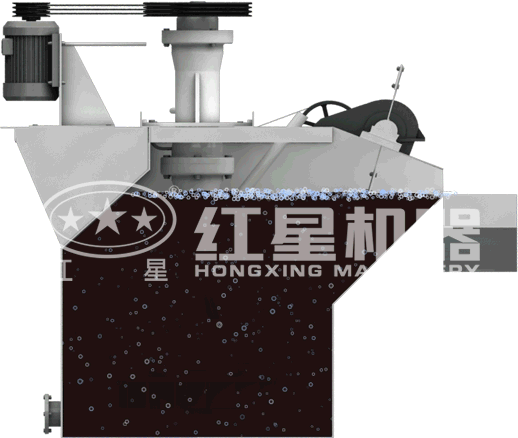

工作原理

在機械攪拌式浮選機時，隨著葉輪的旋轉，槽內礦漿從四周經槽底由葉輪下端吸到葉輪葉片之間，同時，由鼓風機給入的低壓空氣經空心軸和葉輪的空氣分配器，也進入其中。礦漿與空氣在葉片之間充分混合后，從葉輪上半部周邊向斜上推出，由定子穩流和定向后進入整個槽子中。氣泡上升到泡沫穩定區，經過富集過程，泡沫從溢流堰自流溢出，進入泡沫槽.還有一部分礦漿向葉輪下部流去，再經葉輪攪拌，重新混合形成礦化氣泡，剩余的礦漿流向下一槽，直到成為尾礦。

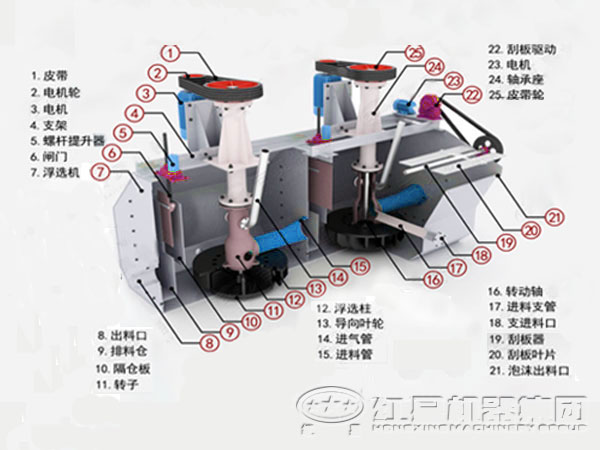

內部結構

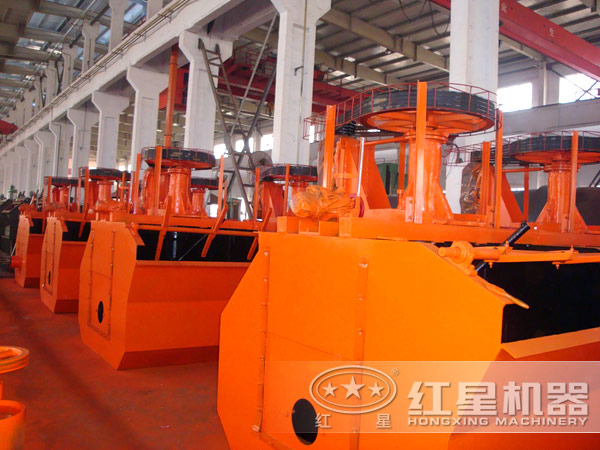

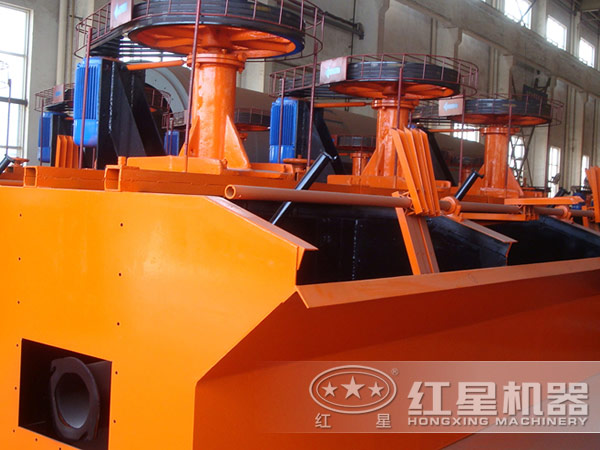

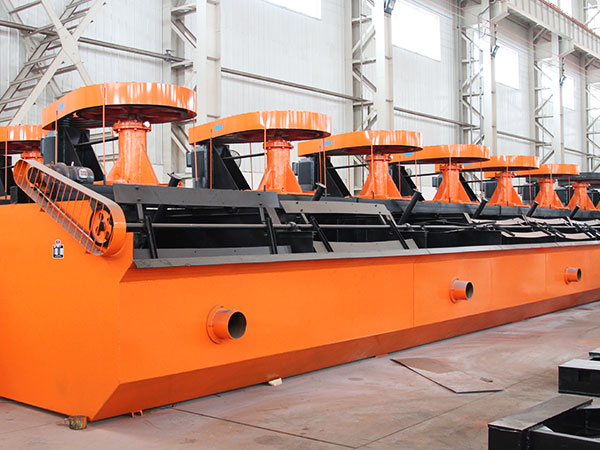

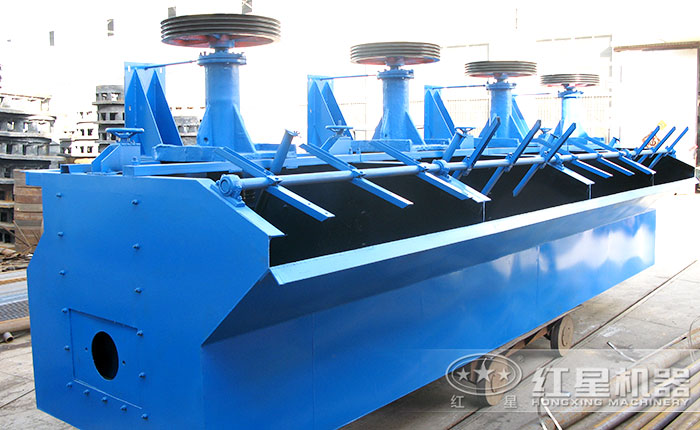

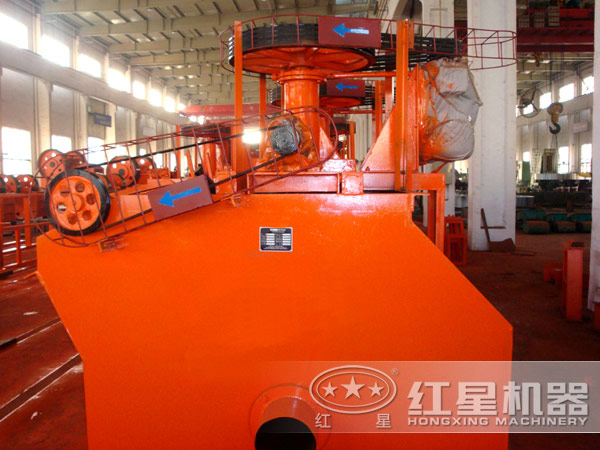

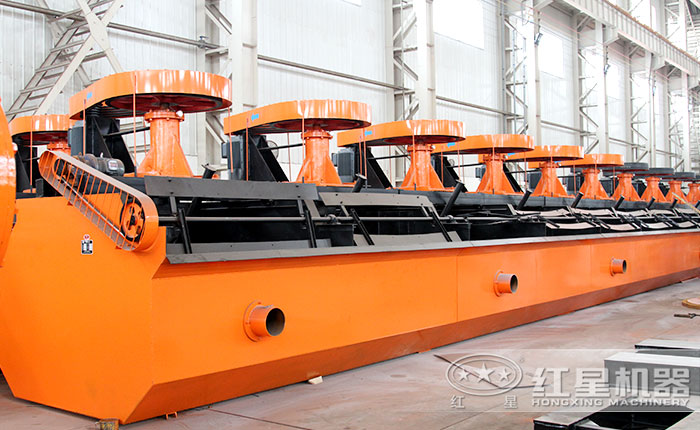

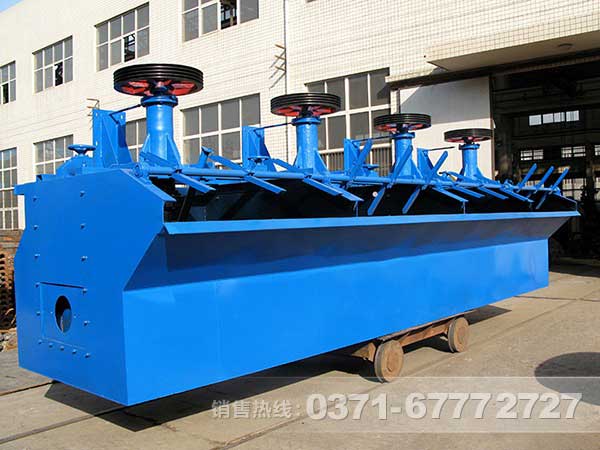

圖片實拍

客戶現場

性能優勢

1、攪拌力強，可保證密度、粒度較大的礦粒懸浮，并可促進難溶藥劑的分散與乳化。

2、對難選和復雜礦石或希望得到高品位精礦時，可保證得到較好的穩定指標。

3、機械攪拌式浮選機增加粗顆粒與氣泡的碰撞幾率，改善粗粒的礦化效果，減少物料錯配現象，提高了精礦回收率。

4、機械攪拌式浮選機磨損小、能耗低、投資成本少。

5、多段分選槽的設計使得整個浮選過程逐步完成，形成了梯級優化，滿足物料在不同部位時的性質梯度變化，提高了分選精度。

技術參數

型號		XCF-1	XCF-2	XCF-3	XCF-4	XCF-8	XCF-16	XCF-24	XCF-38
槽體尺寸	長	1000	1300	1600	1800	2200	2800	3100	3600
	寬	1000	1300	1600	1800	2200	2800	3100	3600
	高	1100	1250	1400	1500	1950	2400	10819	3400
單效重量		1.2	1.7	2.3	2.7	3.9	6.6	8.0	16.8
有效容積（m³）		1	2	3	4	8	16	24	38
生產能力(按礦漿體積計算)(m³/min)		0.2—1	0.4—2	0.6—3	1.2—4	3—8	4—16	4—24	10—38
主軸電動機	型號	Y132M2-6	Y160M-6	Y160L-6	Y180L-6	Y200L2-6	Y280S-8	Y280S-8	Y280S-6
	功率	5.5	7.5	11	15	22	37	37	45
葉輪	轉速(r/min)	960	970	970	970	970	740	740	980
	直徑	400	460	540	620	720	860	950	—
	高度	155	175	207	247	321	349	—	—
	轉速(r/min)	358	331	266	215	185	160	153	—
	圓周速度(m/s)	7.5	7.5	7.5	7	6.97	7.6	7.6	7.4
刮板電動機	型號	Y90S-4	Y90S-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4
	功率	1.1	1.1	1.5	1.5	1.5	1.5	1.5	1.5
	轉速(r/min)	1400	1400	1400	1400	1400	1400	1400	1400
刮板	轉速(r/min)	18	18	16	16	16	16	16	16
	直徑	500	500	580	600	600	700	700	700
鼓風機風壓		≥12.6	≥14.7	≥19.8	≥19.8	≥21.6	≥25.5	≥30.4	≥34.3
最大充氣量(m³/㎡·min)		2	2	2	2	2	2	2	2
