格子型球磨機主要由筒體、給礦器、排礦器、傳動裝置、軸承和潤滑系統等六個部分組成。格子型球磨機中磨細的物料隨礦漿通過隔板上的排礦小孔排出，排料端的礦漿面低于中間軸頸的礦漿流出面，屬于低水平、強制排礦。格子型球磨機由于格子板的存在，可以多裝球，而且便于裝小球。格子型球磨機生產率較溢流型球磨機約提高20%～30%，盡管功耗比同規格溢流型高，但比功耗地。

相對于格子型球磨機來說，溢流型磨機在排礦部分沒有扇形格子板裝置，其排礦端中空軸直徑大于給礦端，從而給礦端和排礦端的礦漿面形成一定高差，促使磨碎的礦漿自留到排礦端，經排礦口移除，故稱為溢流型球磨機。由于格子型球磨機處理能里大，產品過粉碎現象少，當前有優先選用格子型球磨機的趨勢。由于溢流型球磨機的磨細產物是從排料中軸頸中溢流除去的，磨礦時間長，產物粒度細，是以的磨碎產物粒度為-0.1mm或-0.074mm粒級的質量分?jǐn)?shù)>80%.一般在兩端磨礦流程中，格子型球磨機多用在一段，溢流型多用在第二段細磨。

工作原理

格子型球磨機是借助礦石本身在筒體內的沖擊和磨剝作用，使礦石達到粉碎的磨礦設備。礦石自磨機中加入適量鋼球，就稱為半自磨機。自磨機與半自磨機的應用范圍，已由處理非金屬礦石擴展到黑色金屬、有色金屬銅礦、鉬礦、鉛鋅礦和稀有金屬礦石等方面。自磨機與半自磨機的排礦端蓋為錐形，上面有波峰襯板，對下落物料有彎折作用，使返回粗粒物料拋向筒體中間，磨細的礦粒靠風（干式）或排量端的襯板（濕式）實現強迫排料。

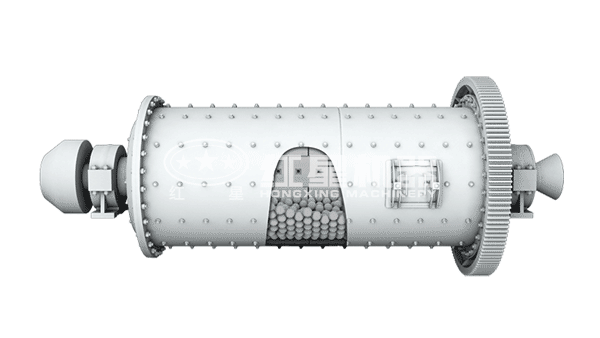

內部結構圖

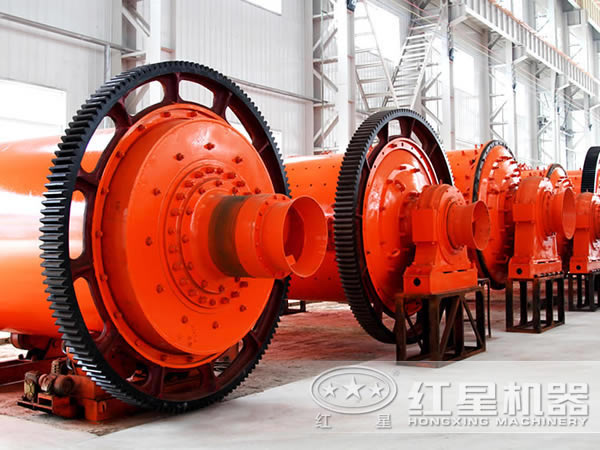

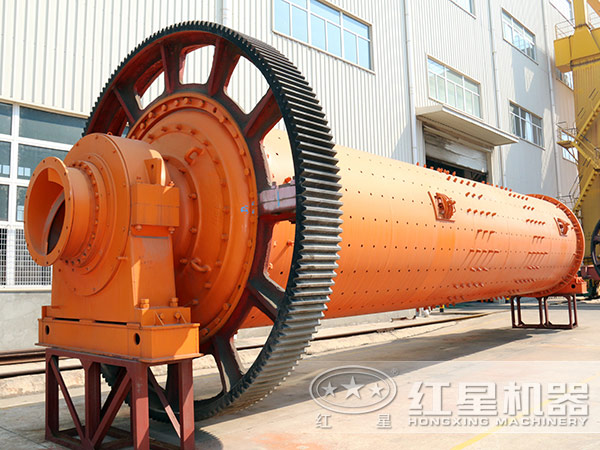

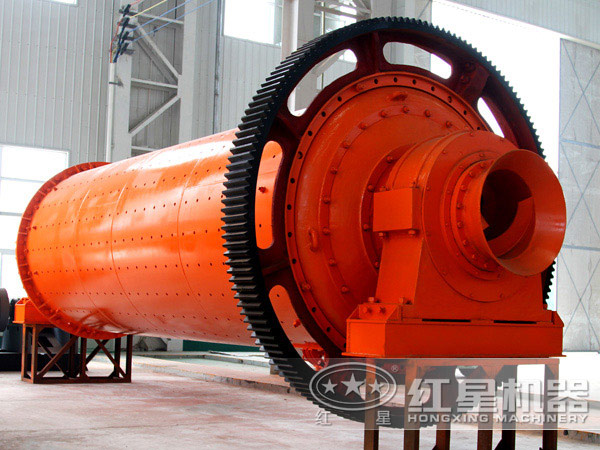

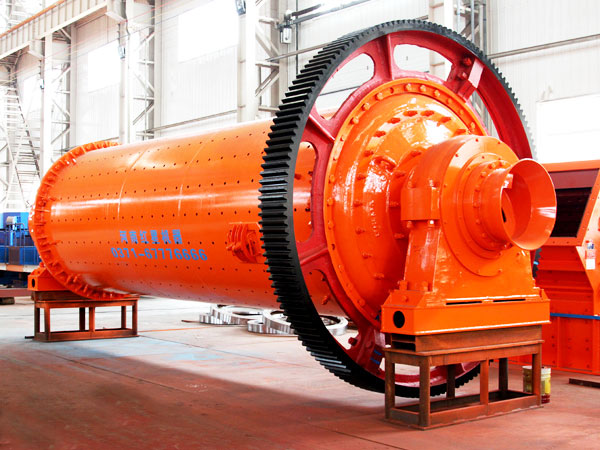

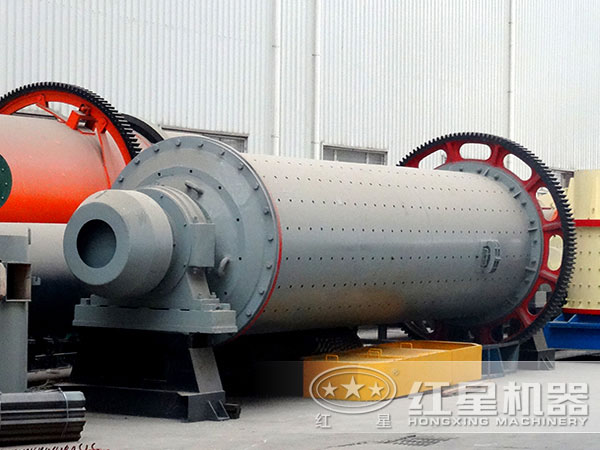

圖片實拍

客戶現場

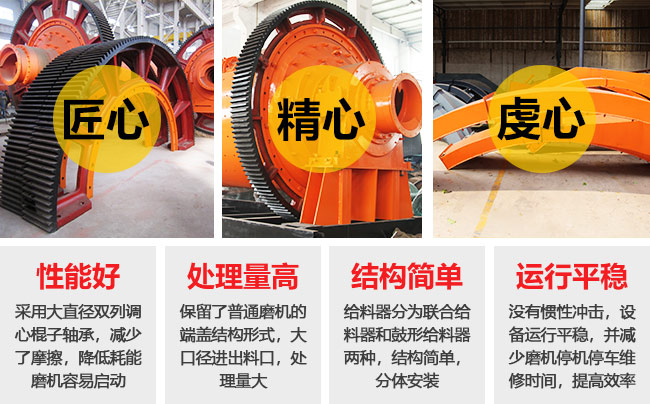

性能優勢

1、主軸性能好、處理量高

主軸承采用了大直徑雙列調心棍子軸承，代替原來的滑動軸承，減少了摩擦，降低耗能，磨機容易啟動。 保留了普通磨機的端蓋結構形式，大口徑進出料口，處理量大。

2、結構簡單、運行平穩

給料器分為聯合給料器和鼓形給料器兩種，結構簡單，分體安裝。 沒有慣性沖擊，設備運行平穩，并減少了磨機停機停車維修時間，提高了效率。

技術參數

規格型號	筒體轉速 （r/min）	裝球量 (t)	進料粒度 (mm)	出料粒度 (mm)	產量 (t/h)	電機功率 (kw)	總重量 (t)
Ф900×1800	36-38	1.5	<20	0.075-0.89	0.65-2	18.5	5.85
Ф900×3000	36	2.7	<20	0.075-0.89	1.1-3.5	22	6.98
Ф1200×2400	36	3	<25	0.075-0.6	1.5-4.8	30	13.6
Ф1200×3000	36	3.5	<25	0.074-0.4	1.6-5	37	14.3
Ф1200×4500	32.4	5	<25	0.074-0.4	1.6-5.8	55	15.6
Ф1500×3000	29.7	7.5	<25	0.074-0.4	2-5	75	19.5
Ф1500×4500	27	11	<25	0.074-0.4	3-6	110	22
Ф1500×5700	28	12	<25	0.074-0.4	3.5-6	130	25.8
Ф1830×3000	25.4	11	<25	0.074-0.4	4-10	130	34.5
Ф1830×4500	25.4	15	<25	0.074-0.4	4.5-12	155	38
Ф1830×6400	24.1	21	<25	0.074-0.4	6.5-15	210	43
Ф1830×7000	24.1	23	<25	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	23.7	15	<25	0.074-0.4	6.5-36	155	45
Ф2100×4500	23.7	24	<25	0.074-0.4	8-43	245	56
Ф2100×7000	23.7	26	<25	0.074-0.4	12-48	280	59.5
Ф2200×4500	21.5	27	<25	0.074-0.4	9-45	280	54.5
Ф2200×6500	21.7	35	<25	0.074-0.4	14-26	380	61
Ф2200×7000	21.7	35	<25	0.074-0.4	15-28	380	62.5
Ф2200×7500	21.7	35	<25	0.074-0.4	15-30	380	64.8
Ф2400×3000	21	23	<25	0.074-0.4	7-50	245	58
Ф2400×4500	21	30	<25	0.074-0.4	8.5-60	320	72
Ф2700×4000	20.7	40	<25	0.074-0.4	22-80	380	95
Ф2700×4500	20.7	48	<25	0.074-0.4	26-90	480	102
Ф3200×4500	18	65	<25	0.074-0.4	按工藝條件定	630	149
Ф3600×4500	17	90	<25	0.074-0.4	按工藝條件定	850	169
Ф3600×6000	17	110	<25	0.074-0.4	按工藝條件定	1250	198
Ф3600×8500	18	131	<25	0.074-0.4	45.8-256	1800	260
Ф4000×5000	16.9	121	<25	0.074-0.4	45-208	1500	230
Ф4000×6000	16.9	146	<25	0.074-0.4	65-248	1600	242
Ф4000×6700	16.9	149	<25	0.074-0.4	75-252	1800	249
Ф4500×6400	15.6	172	<25	0.074-0.4	84-306	2000	280
Ф5030×6400	14.4	216	<25	0.074-0.4	98-386	2500	320
Ф5030×8300	14.4	266	<25	0.074-0.4	118-500	3300	403
Ф5500×8500	13.8	338	<25	0.074-0.4	148-615	4500	525
