攪拌桶是由電動機三角帶傳動代動葉輪旋轉，將藥物和礦漿充分混合均勻，增加藥劑反應時間、強化藥物反應質量的必要設備，該設備由貯液容器、擺線針輪行星減速器、攪拌漿和旋塞閥、0℃-100℃園盤式溫度計等組成。礦用攪拌桶適用于選礦業，也可用作各種化工業的攪拌。

攪拌桶適用于選礦業、各種化工業的攪拌工作等，主要用于浮選前的攪拌，使藥劑與礦漿充分混合，是增加藥劑反應時間、強化藥物反應質量的必要設備，也可用于其他非金屬礦物的攪拌。

工作原理

攪拌桶由電動機、葉輪、定子、軸承等部件組成，采用平底桶形輻射循環螺旋葉輪機械攪拌式方法進行攪拌作業。攪拌桶工作時電動機牽引三角帶傳動裝置帶動葉輪旋轉，礦漿和藥劑在葉輪的勻速攪拌作用下實現充分的相互混合，增加藥劑對礦漿的反應時間，對藥物的反應質量進行強化，從而使物料得到充分的攪拌和混合，為下一階段的浮選機生產做好必要的準備條件。

內部結構圖

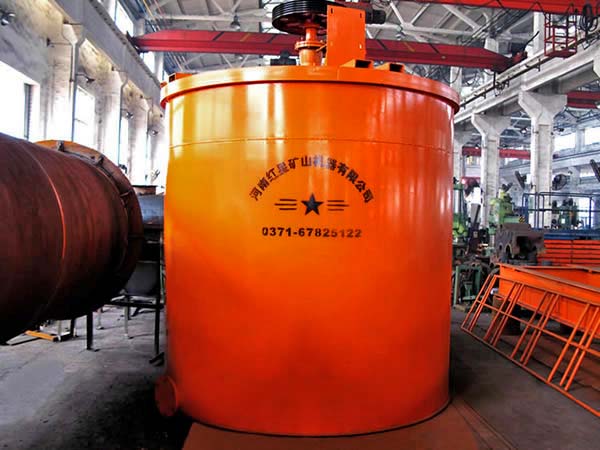

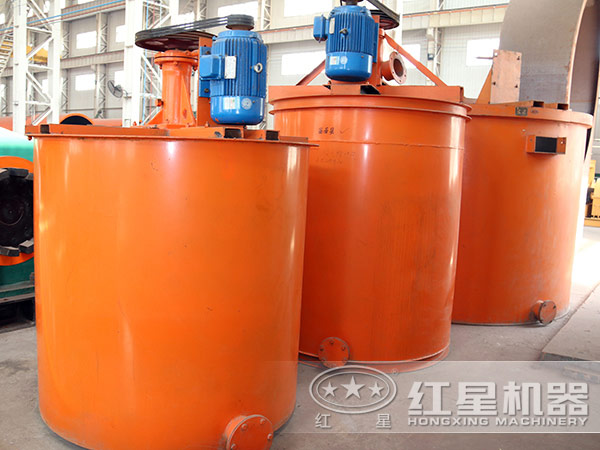

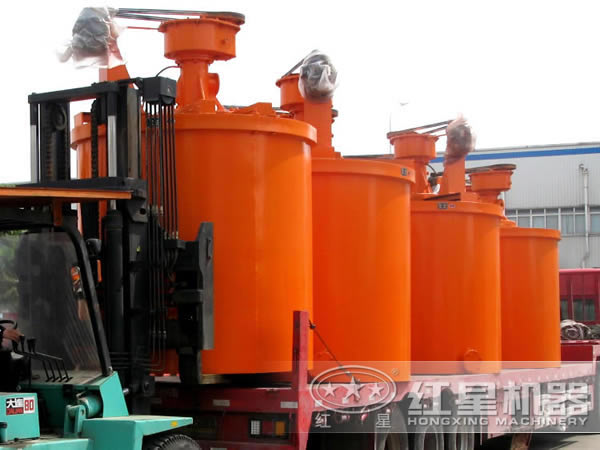

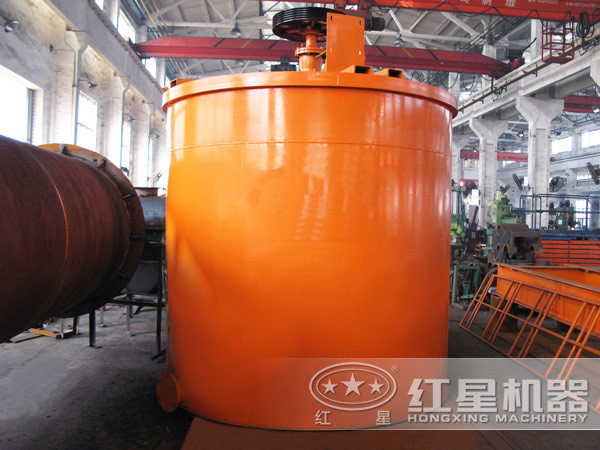

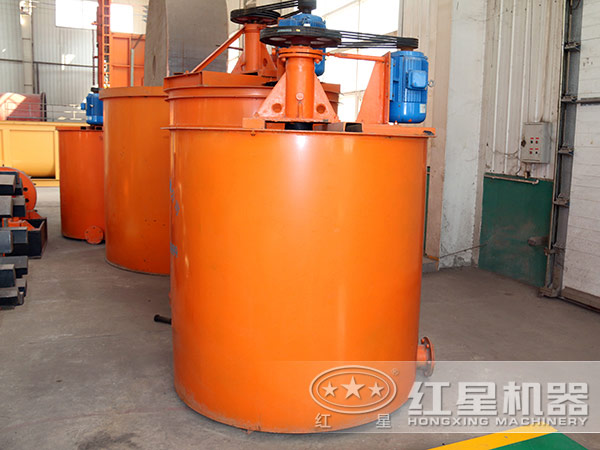

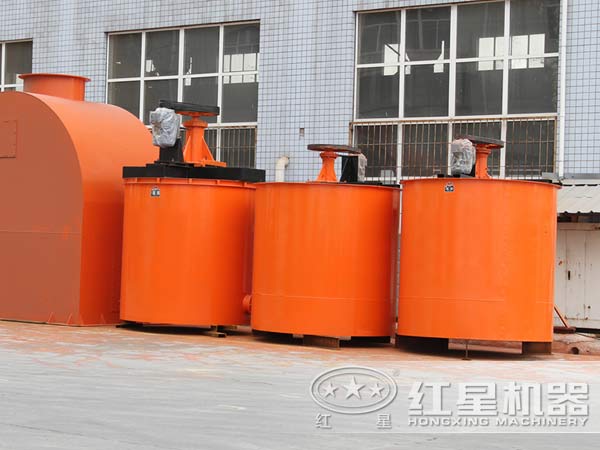

圖片實拍

性能優勢

1、結構緊湊，密封性好，并在進料口設置擋灰板，防止水霧反串；

2、攪拌均勻，攪拌葉片呈扇形，攪拌時與介質接觸面積大；

3、噴嘴多排設置，水量均勻并可調節；

4、?；衣实停潴w底部的分水嶺的設置確保設備內無死角；

5、我公司的礦用攪拌桶型號多樣、性能先進、成品質量穩定、攪拌均勻、出料迅速。

技術參數

類別	規格型號	槽體尺寸		有效容積(m³)	主軸轉速（r/min）	電機功率 (kw)	外形尺寸（長×寬×高）（mm）	總重 (kg)
		直徑	高度
攪拌槽	XB-10×10	1000	1000	0.58	390	1.5	1130×1130×1521	1050
	XB-12×12	1200	1200	1.18	390	2.2	1130×1330×1721	1160
	XB-15×15	1500	1500	2.2	280	3.0	1750×1640×2190	1270
	XB-20×20	2000	2000	5.6	210	5.5	2380×2160×2850	1700
	XB-25×25	2500	2500	11.2	190	7.5	2990×2720×3540	3500
	XB-30×30	3000	3000	19	140	18.5	4030×3270×3010	5200
	XB-35×35	3500	3500	29	230	30	3920×3740×4970	6630
	XB-40×40	4000	4000	45	210	37	4520×4320×5570	7830
提升型	XBT-10×15	1000	1500	1	510	2.2	1130×1130×2070	1250
	XBT-15×20	1500	2000	2.9	400	4	1636×1768×2785	1677
	XBT-20×20	2000	2000	5.6	312	11	2180×2220×3015	3100
高效吸附槽	XF-20×20	2000	2000	7.07	82.5	1.5	2032×2032×3595	2400
	XF-25×30	2500	3000	13.5	57.6	2.2	2532×2532×4152	3670
	XF-30×30	3000	3000	22.97	50.0	2.2	3180×3180×4673	5340
	XF-35×40	3500	4000	35.6	41.0	4.0	3685×3685×5314	7140
	XF-40×45	4000	4500	52.78	33.5	4.0	4185×4185×5814	9300
	XF-45×50	4500	5000	74.75	33.5	5.5	4685×4685×6466	10500
	XF-50×56	5000	5600	102.1	30.6	5.5	5185×5185×6975	12300
	XF-55×60	5500	6000	135.4	24.4	7.5	5670×5670×7569	13500
