煤泥泛指煤粉含水形成的半固體物，是煤炭生產過程中的一種產品，根據品種的不同和形成機理的不同，其性質差別非常大，可利用性也有較大差別，其種類眾多，用途廣泛。煤炭加工的深度和廣度都在快速發展，煤泥的產量明顯上升，煤泥的綜合利用已成為迫切需要解決的問題。

煤泥烘干機是在滾筒干燥機的基礎之上，根據煤泥的特性而研制的新型煤泥專用烘干設備，是礦山設備廠家生產的一種非常成熟的烘干干燥設備，適于烘干煤礦工業的煤泥、污泥、金屬和非金 屬礦的磁、重、浮精礦及水泥工業的粘土等多個行業。它的特點是生產率高，操作方便。

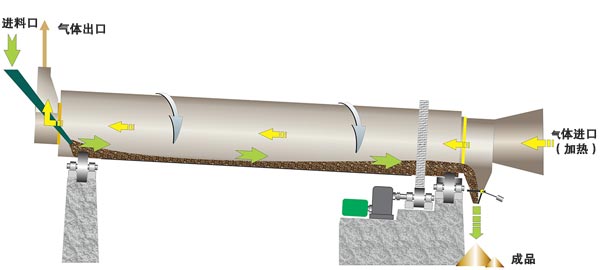

工作原理

煤泥本身具有高濕、高粘結性，在干燥過程中濕煤泥經由帶式輸送機進入煤泥打散設備，經過快速打散的塊狀煤泥進入呈負壓的干燥機后分以下四個工作區：一是導料區，濕煤泥進入此區與高溫負壓熱風接觸后被迅速蒸發出大量水分，煤泥在大導角的抄板抄動下，形不成粘結便被導入下一個工作區； 二是清理區，濕煤泥在此區被抄板抄起形成料幕狀態，物料落下時易形成粘結滾筒壁現象，在此區由于設備設計有清掃裝置，清掃裝置可以快速清理掉粘結筒壁的煤泥，在這個過程中，清掃裝置對于物料 團球結塊也起破碎作用，從而增加了熱交換面積，提高傳熱傳質的效率，提高了干燥速率；三是傾斜揚料板區，此區是低溫干燥區，煤泥在此區已呈低水分松散狀態，此區已不具有粘結現象，經過熱交換后成品達到所要求的水分要求，運動進入出料區；四是出料區，干燥主機滾筒在此區不設抄板，物料在此區滾動滑行到排料口，完成整個干燥過程。

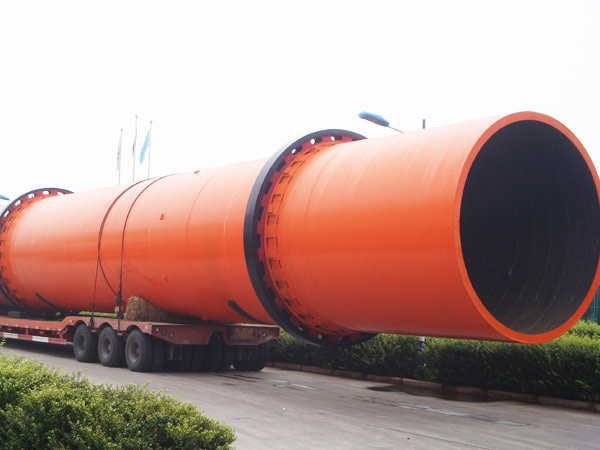

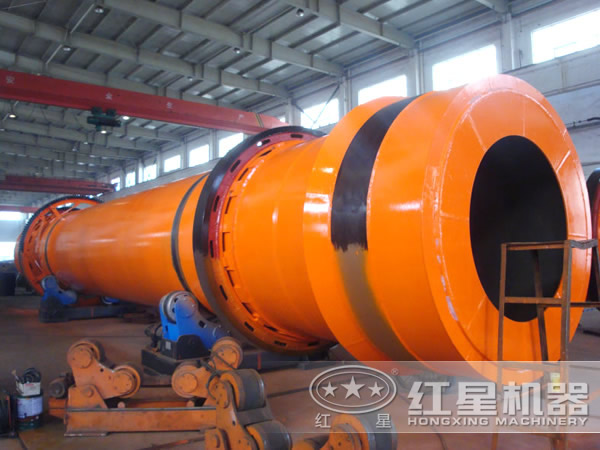

圖片實拍

客戶現場

性能優勢

1.新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，對物料水分、粘性的適應性更強。

2.煤泥烘干機實現了“零水平推力”，大大減少了擋托輪的磨損，筒體運轉平穩可靠。

3.煤泥烘干機抗過載能力強，處理量大，燃料消耗少，干燥成本低。

4.煤泥烘干機采用“調心式托輪裝置”，使托輪和滾圈的配合永遠呈線性接觸，從而大大降低了磨損和動力損耗。

5.新型給料、排料裝置，杜絕了滾筒干燥機給料堵塞、不連續、不均勻和返料等現象，降低了除塵系統的負荷。

6.煤泥烘干機采用順流干燥方式，煙氣與濕物料由同一側進入干燥機，可以利用高溫煙氣獲得很高的蒸發強度，干燥機出口溫度低，熱效率高。

技術參數

規格 （直徑×長度）	筒體容積 （m³）	生產能力 （t/h）	安裝斜度 （%）	最高進氣溫度 （℃）	主電動機 （kw）	總重量 （t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

間接傳熱烘干機

筒徑×筒長   項目	外筒內徑	內筒內徑	筒體長度	筒體容積（m³）	筒體斜度	揚料板型式	最高進氣溫度（℃）	外形尺寸
Φ1.5×15m	1500	500	15	20.27	3-5%	升舉式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升舉式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升舉式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
