回轉式烘干機采用物料與熱氣流順流烘干工藝，合用范圍廣。河南紅星機器回轉式烘干機廠家提供的高產環保烘干機能適應粘土、煤、礦渣、鐵粉等各種原材料的烘干，也合用于冶金、化工等部分的各種散狀物料的烘干。

回轉烘干機密封裝置的密封圈為毛氈，主要起隔熱作用。彈簧和壓板同時將密封圈固定于筒體外壁。壓圈和壓塊由螺栓一起固定于卸料罩殼上，主要是為壓緊密封圈，使密封圈能夠緊緊貼在筒壁上，還能保護彈簧和壓板。回轉式烘干機的這種密封裝置結構簡單，安裝方便。

回轉烘干機在傳統單筒回轉式烘干機結構的基礎上進行了大幅度的突破和創新。從烘干機理上看，物料與熱氣流的交換更加充分、更為科學合理，各項熱工指標水平高。回轉式烘干機適應粘土、石膏、煤、礦渣、煤矸石、混合料、干混砂漿、黃砂、鐵粉等各種原材料的烘干，也適用于磷肥、復合肥生產中原料及冶金、化工等行業的各種散狀物料的烘干。

工作原理



在回轉烘干機設備底部溫度達400℃-800℃狀態下，物料由提升機從喂料口喂入，在重力作用下由經過打散，破碎，分散裝置均布在烘干機內部流動（保證了物料在烘干機內部的熱交換效果）。熱氣體由下部熱風爐生成，從下向上運動，與物料相接觸，通過熱傳導，對流，輻射等多種方式將熱量傳遞給物料，從而使物料溫度不斷升高，水分不斷被蒸發，符合水分要求的物料從下部出口卸料,帶著水蒸汽的氣體由煙囪被風機抽出。

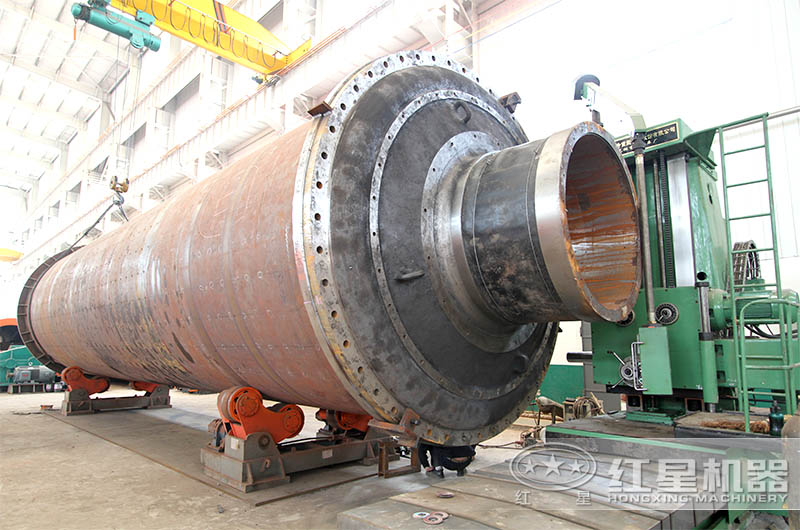

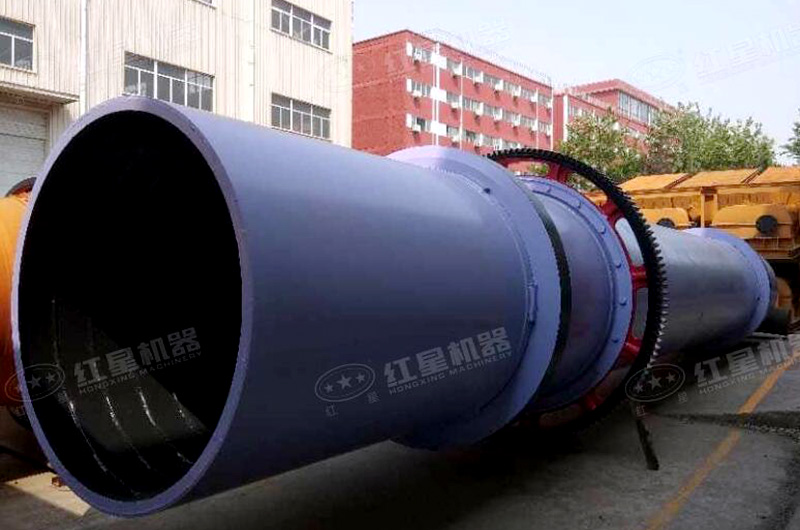

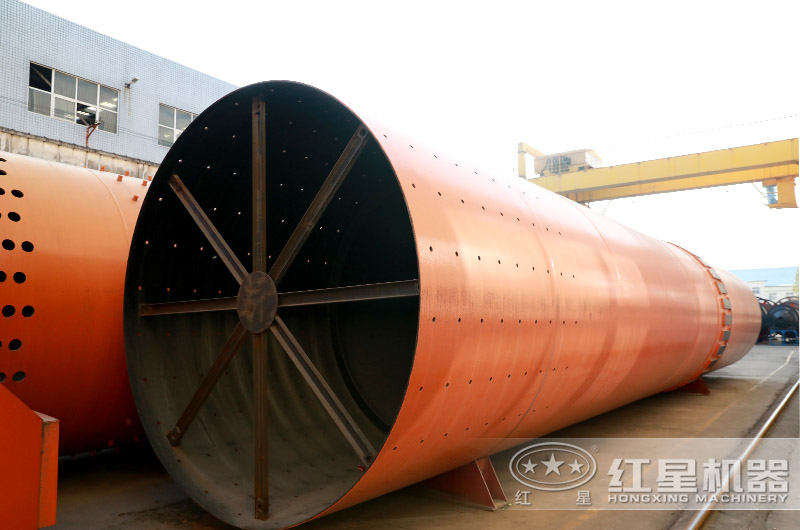

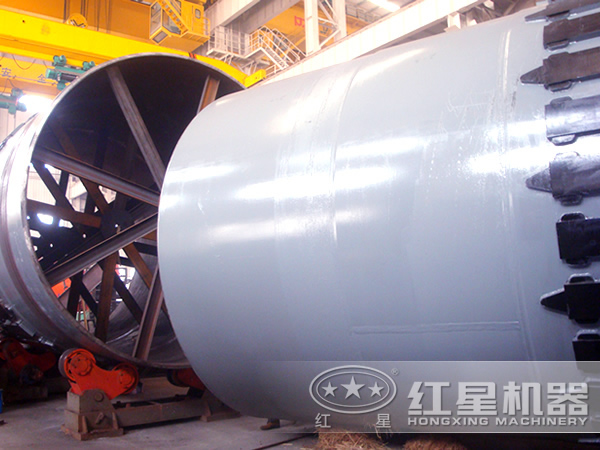

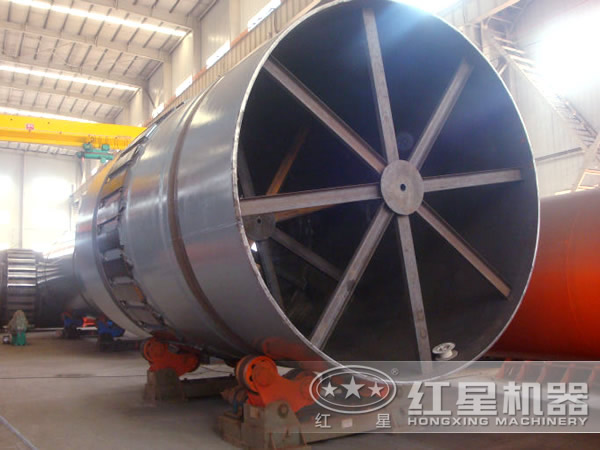

圖片實拍

客戶現場

性能優勢

1、回轉式烘干機熱效率高，節能效果明顯。

2、烘干機理科學公道、高產節能。物料在內筒與熱氣流以輻射、對流、傳導形式進行熱交換，在外筒熱交換以傳導、對流形式并用。

3、該機結構緊湊。整機水平布置，采用托輪支承，取消了大小齒輪傳動，代之以托輪傳動，使設備安裝更利便、操縱更簡樸、運行更可靠、運轉率更高。

4、該機的外部表面積比單筒回轉烘干機減少30%以上，并且外筒對內筒有保溫隔熱作用，外筒表面溫度低，熱損失少，在高產節能的同時，大大改善了勞動環境和勞動條件。

5、回轉式烘干軸向迷宮式密封與徑向接觸式的綜合密封裝置，此種密封結合了軸向迷宮式密封和徑向接觸式密封的優點，使用效果很好。

技術參數

規格 （直徑×長度）	筒體容積 （m³）	生產能力 （t/h）	安裝斜度 （%）	最高進氣溫度 （℃）	主電動機 （kw）	總重量 （t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

間接傳熱烘干機

筒徑×筒長   項目	外筒內徑	內筒內徑	筒體長度	筒體容積（m³）	筒體斜度	揚料板型式	最高進氣溫度（℃）	外形尺寸
Φ1.5×15m	1500	500	15	20.27	3-5%	升舉式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升舉式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升舉式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
