單筒冷卻機是回轉窯系統中重要設備之一，該設備的作用是將從回轉窯出來的熟料（1000-1200℃）通過筒體回轉帶動物料與空氣進行充分熱交換，使物料冷卻到（200℃以下），同時提高熟料質量和易磨性，將冷卻物料后的空氣全部入窯，作為二次循環空氣，提高了窯的熱效率。單筒冷卻機具有結構簡單，運轉率高，操作維護方便等特點。



工作原理

干燥的濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入冷卻器內。冷卻器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從單筒冷卻機較高一端加入，載熱體由低端流出，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使熱物料得以冷卻，然后在冷卻機出料端經皮帶機或螺旋輸送機送出。

在筒體內壁上裝有抄板，單筒冷卻機的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高冷卻速率并促進物料前進。冷卻體一般分為冷空氣等。載熱體經冷卻器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。

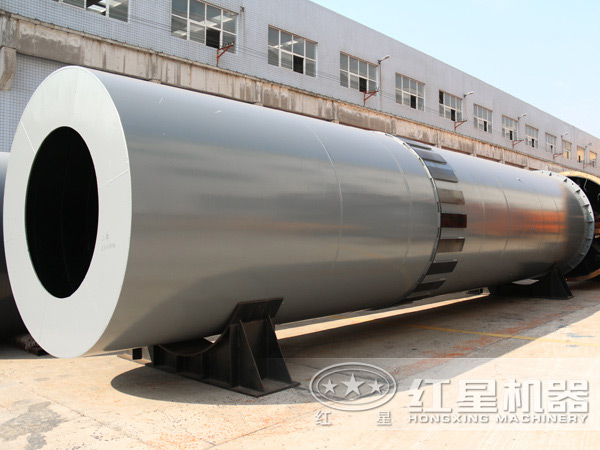

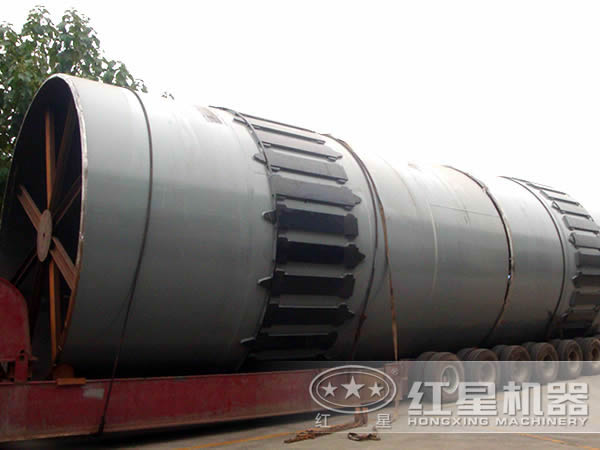

圖片實拍

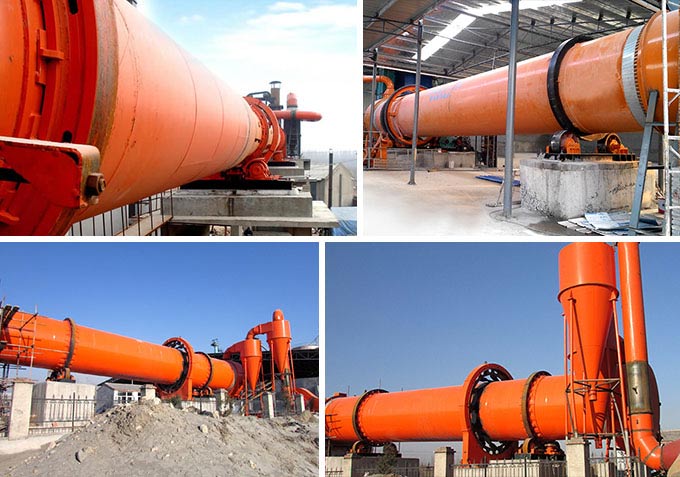

客戶現場

性能優勢

1.單筒冷卻機結構簡單、運轉率高、操作維護方便，可有效的減少投資成本。

2.該單筒冷卻機可以通過改善揚料板結構、布置形式以及調整筒體的斜度和轉速，來增加熟料與冷卻空氣的接觸時間，控制熟料的移動速度，使熟料內部的熱量有充足的時間向表面?zhèn)鲗?dǎo)，從而對溫度較低熟料的熱量充分回收。

3.單筒冷卻機可以將冷卻物料后的空氣全部入窯，作為二次循環空氣，提高了窯的熱效率。

4.從回轉窯出來的熟料（1000-1200℃）通過筒體回轉帶動物料與空氣進行充分熱交換，使物料冷卻到（200℃以下），同時提高熟料質量和易磨性。

5.采用國內外先進技術研制而成，節能高產，經濟環保。

技術參數

規格 (直徑×長度)	生產能力 (t/h)	安裝斜度 (%)	主減速機	主電動機 (kw)	總重量 (t)
Φ1.5×15	2-3	3-5	ZQ500	15	28
Φ1.5×20	3-4	3-5	ZQ500	15	35
Φ1.8×18	4-6	3-5	ZQ500	18.5	47
Φ2.0×22	7-8.5	3-5	ZQ500	22	61
Φ2.2×18	7-8.5	3-5	ZQ500	22	64
Φ2.2×22	8-10	3-5	ZQ650	30	73
Φ2.4×24	12-15	3-5	ZS125	45	98
Φ2.5×25	15-20	3-5	ZS125	55	110
Φ2.8×28	16-22	3-5	ZL100	55	130
Φ3.0×30	20-25	3-5	ZL115	75	169
Φ3.2×36	28-32	3-5	ZL115	90	200
Φ3.3×40	32-36	3-5	ZL130	132	237
Φ3.6×36	35-38	3-5	ZSY450-28	185	318
Φ4.0×36	50-60	3-5	ZSY450-25	220	348
Φ4.0×45	60-70	3-5	ZSY450-25	250	414
Φ4.5×50	70-75	3-5	ZSY500-25	315	576
