沙子烘干機是對各種含有一定水分的砂石進行干燥的烘干設備，該設備整體生產能力大，適應性強，尤其值得夸贊的是其熱效率高，能夠?qū)ι匙舆M行較好的烘干效果，是很多沙子加工企業生產線上的必選設備。我公司生產的該設備型號齊全、可專業定制，用戶可來此進行選購。

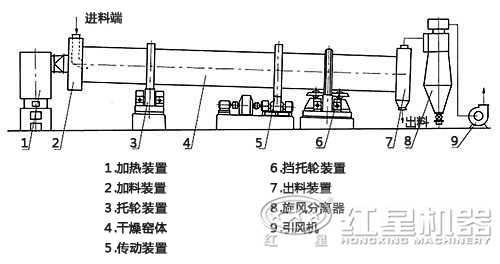

系統組成

沙子烘干機主要由供熱系統、熱交換系統和通風除塵系統組成。其中供熱系統部分采用熱風爐技術，熱力充足、傳熱效果好、結構簡單；熱交換系統即為三層烘干滾筒，筒體內揚料板交錯排列成螺旋形，反復揚撒物料，熱交換效率極高；通風除塵系統即需配備除塵器，由于物料干燥后在負壓狀態下，易被氣流帶走，導致流體介質發生變化，且含塵氣體水份較大，防止被引風系統吸出排入大氣造成資源浪費及環境污染，由除塵器統一收塵。

工作原理

濕的沙子由供料裝置進入三層滾筒的內層，實現順流烘干，沙子在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，沙子移動到內層的另一端進入中層，進行逆流烘干，沙子在中層不斷地被反復揚進，呈進兩步退一步的行進方式，沙子在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，沙子在此達到較佳干燥狀態。沙子行到中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕沙子因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此達到干燥效果，完成干燥過程。排出的含塵濕氣經過除塵設備統一收塵。

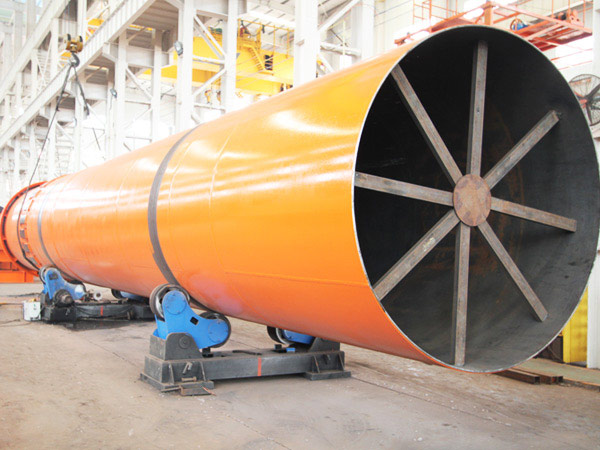

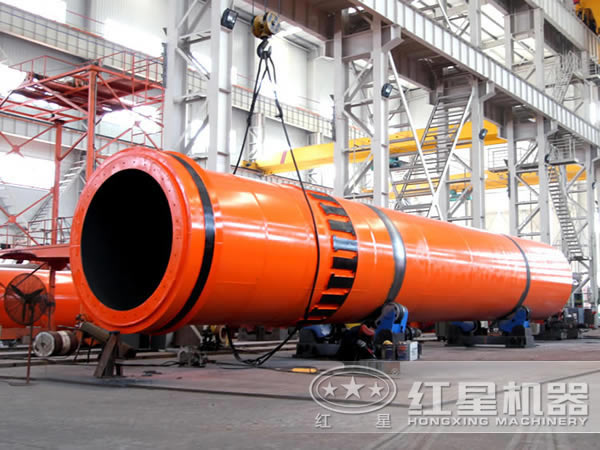

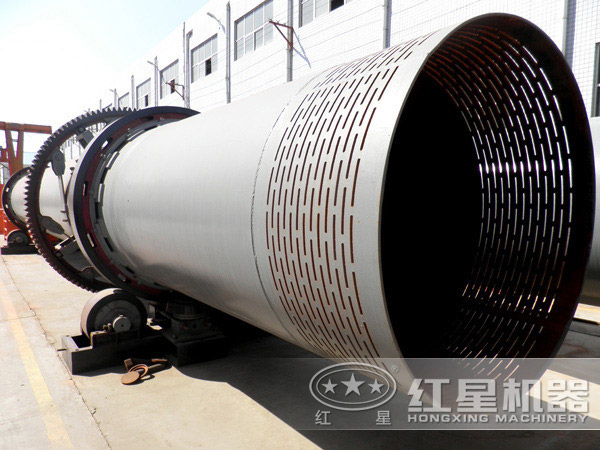

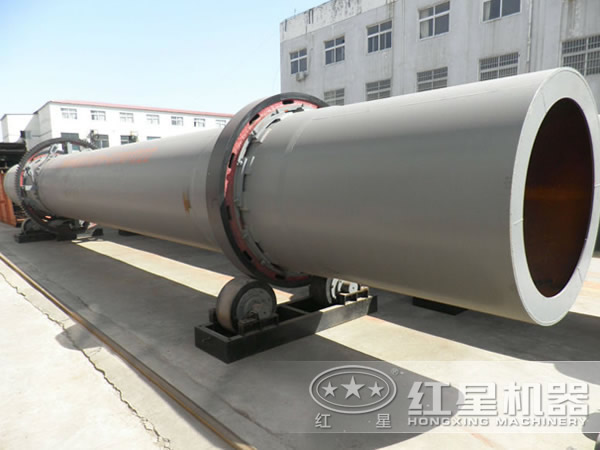

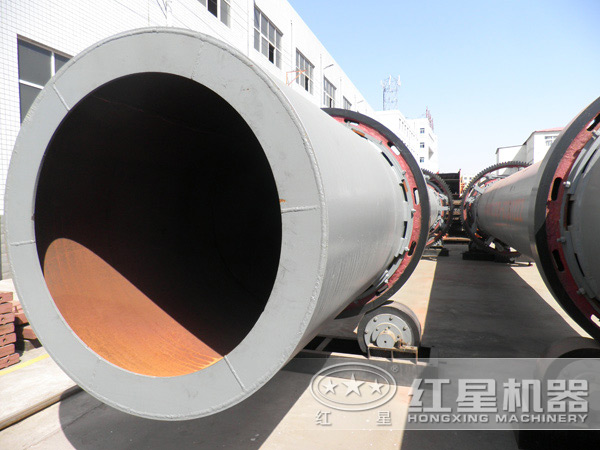

圖片實拍

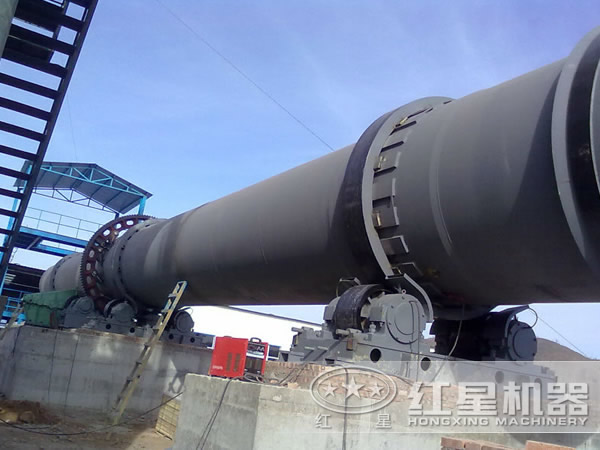

客戶現場

沙子烘干機性能優勢

1.我公司生產的沙子烘干機適應性強，可滿足不同用戶對沙子烘干后粒度和水分要求。

2.該設備抗過載能力強，所以處理能力大，燃料消耗少，能降低烘干成本。

3.沙子烘干機采用順流干燥方式，物料與熱源氣流由同一側進入干燥設備，烘干機出口溫度低，熱效率高。

4.我公司設計的該設備采用了新型的給料、排料裝置，在烘干過程中，不會出現物料給料堵、不連續等現象，故障率低。

5.另外，該設備強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，操作省力省時。

技術參數

規格 （直徑×長度）	筒體容積 （m³）	生產能力 （t/h）	安裝斜度 （%）	最高進氣溫度 （℃）	主電動機 （kw）	總重量 （t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

間接傳熱烘干機

筒徑×筒長   項目	外筒內徑	內筒內徑	筒體長度	筒體容積（m³）	筒體斜度	揚料板型式	最高進氣溫度（℃）	外形尺寸
Φ1.5×15m	1500	500	15	20.27	3-5%	升舉式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升舉式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升舉式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
