簡介

石灰生產線是指生產活性石灰的作業流水線，一般回轉窯按處理物料不同可分為水泥窯、冶金化工窯和石灰窯。水泥窯主要用于煅燒水泥熟料，分干法生產水泥窯和濕法生產水泥窯兩大類，用來加工礦石石灰塊的專業生產線設備。可用于破碎各種不同規格的石灰塊，可根據客戶的要求來進行不同型號的機器組合，可滿足不同客戶的工藝要求。

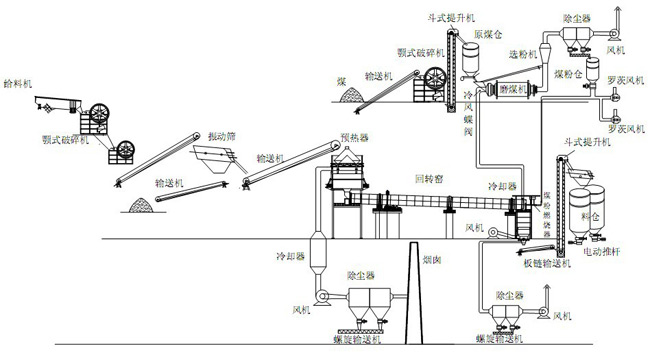

工作流程

合格的石灰石存放在料倉內，由提升機提升并運入預熱器頂部料倉。預熱器頂部料倉，由上下2個料位計控制加料量，然后通過下料管將石灰石均勻分布到預熱器各各室內。石灰石在預熱器被1150°C窯煙氣加熱到900°C左右，約有30%分解，經液壓推桿推入回轉窯內，石灰石在回轉窯內經燒結分解為CaO和CO2。分解后生成的石灰石進入冷卻器，在冷卻器內被鼓入的冷空氣冷卻到100°C一下排出。經熱交換的600°C熱空氣進入窯和煤氣混合燃燒。廢氣在兌入冷風經引風機進入袋式除塵器，再經排風機進入煙囪。由冷卻器送出的石灰經振動給料機、鏈斗輸送機、斗式提升機、膠帶輸送機送入石灰成品庫。

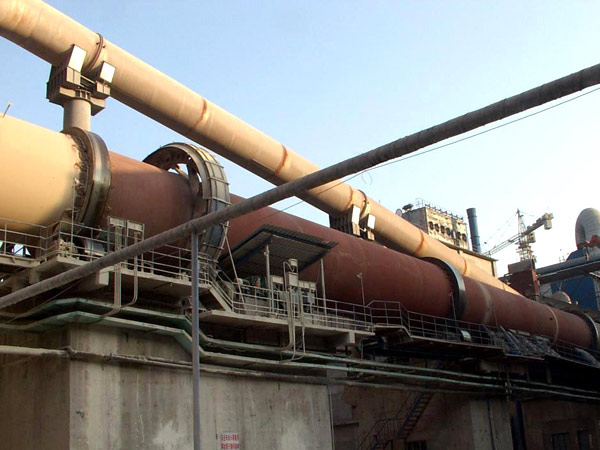

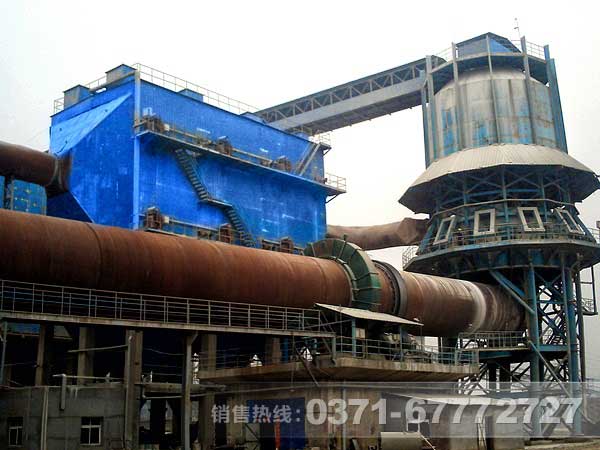

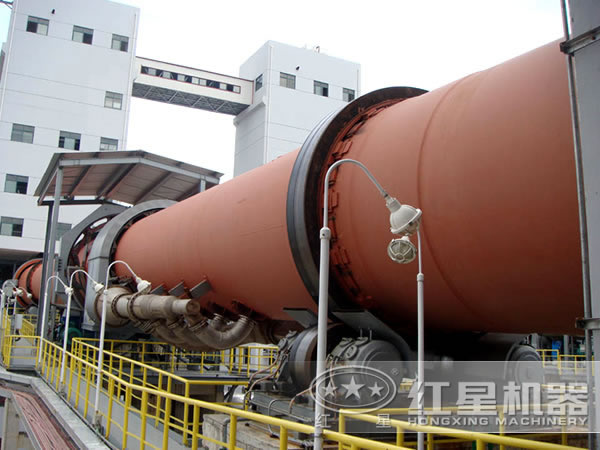

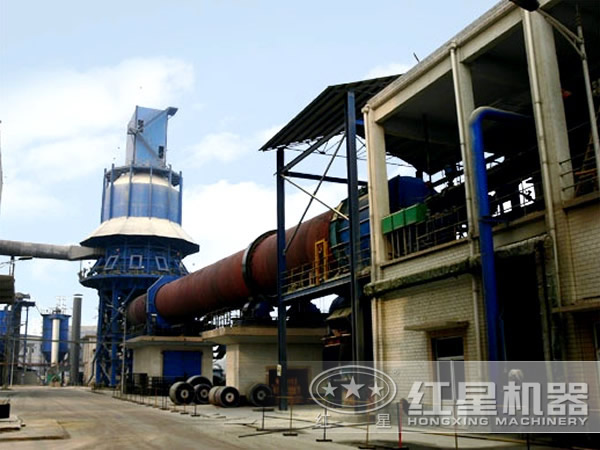

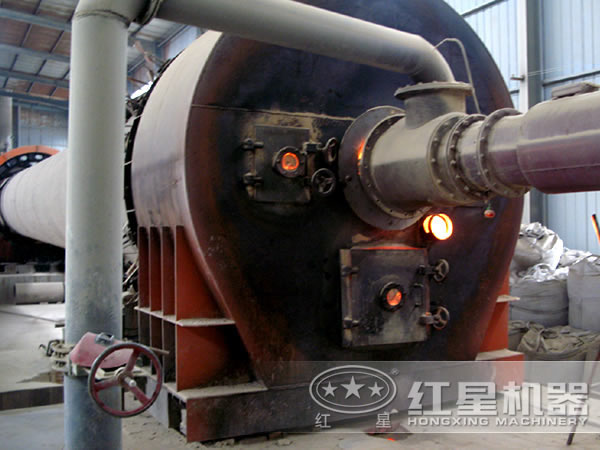

圖片實拍

性能優勢

1、生產運行穩定，采用全負壓生產，氣流暢通，安全性高。

2、在窯尾加裝豎式預熱器的活性石灰回轉窯，可充分利用尾氣預熱石灰石，大大減少燃料消耗。

3、全自動化水平高，生產系統操作調節，現場操作人員少，勞動效率高。

4、可充分利用工業廢氣作為石灰煅燒的燃料，如高爐尾氣，電石尾氣，蘭炭爐尾氣等。

5、環保收塵好，采用脈沖袋式除塵器除塵，能有效避免環境污染。

技術參數

設計能力（t/d）

150

200

250

300

350

400

500

600

750

800

1000

產品

活性石灰 煅燒白云石

活性石灰 煅燒白云石

活性石灰 煅燒白云石

活性石灰 煅燒白云石

活性石灰 煅燒白云石

活性石灰 煅燒白云石

活性石灰 煅燒白云石

活性石灰 煅燒白云石

活性石灰 煅燒白云石

活性石灰 煅燒白云石

活性石灰 煅燒白云石

預熱器

圓形豎式預熱器或多邊形豎式預熱器

圓形豎式預熱器或多邊形豎式預熱器

圓形豎式預熱器或多邊形豎式預熱器

圓形豎式預熱器或多邊形豎式預熱器

圓形豎式預熱器或多邊形豎式預熱器

圓形豎式預熱器或多邊形豎式預熱器

圓形豎式預熱器或多邊形豎式預熱器

圓形豎式預熱器或多邊形豎式預熱器

多邊形豎式預熱器

多邊形豎式預熱器

多邊形豎式預熱器

回轉窯

規格

Φ2.5×40

Φ2.8×42

Φ3×46

Φ3.2×50

Φ3.5×54

Φ3.6×56

Φ3.8×58

Φ4×60/Φ4.2×50

Φ4.3×58

Φ4.3×64

Φ4.8×68

有效容積（m³）

142

190

235

292

390

430

505

575/548

670

738

1005

燃燒溫度（℃）

1350/1250

1350/1250

1350/1250

1350/1250

1350

1350

1350

1350

1350

1350

1350

冷卻器

方形豎式冷卻器

方形豎式冷卻器

方形豎式冷卻器

方形豎式冷卻器

方形豎式冷卻器

方形豎式冷卻器

方形豎式冷卻器

方形豎式冷卻器

方形豎式冷卻器

方形豎式冷卻器

方形豎式冷卻器

燃料

煤氣 煤粉

煤氣 煤粉

煤氣 煤粉

煤氣 煤粉

煤氣 煤粉

煤氣 煤粉

煤氣 煤粉

煤氣 煤粉

煤氣 煤粉

煤氣 煤粉

煤氣 煤粉

熱耗（KJ/KgC3O）

5300/5000

5300/5000

5300/5000

5300/5000

5225

5225

5100

5100

4810

4810

4810
