礦石經過選礦或冶煉后的殘余物稱為礦渣，可用于工業生產，水泥的生產及其新生能源生產等。工業生產中，礦渣發揮著著重要的作用，尤其是一些重大型工廠。利用礦渣制成提煉加工為礦渣水泥、礦渣微粉、礦渣粉、礦渣硅酸鹽水泥、礦渣棉、高爐礦渣、銅礦渣、礦渣立磨，節約了能耗。

礦渣烘干機與普通烘干機基本一樣，既可用于烘干鋼鐵廠冶煉的物質熔巖經快速水淬后產生的礦渣，同時還可用于烘干電石渣、石灰石、粘土、河沙、石英沙、水渣等物料。主要由回轉筒體、引風設備、高速打散設備、揚料板。礦渣烘干機設計合理,制作精良、性能穩定、工藝先進、產量高,能耗低,占地面積小、機械化程度高。廣泛用于建材，冶金、選礦、化工、水泥等行業。

礦渣烘干機工作原理



礦渣由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端，加料管道的斜度要大于物料的自然傾角，以便物料順利流入礦用烘干機內，烘干機圓筒是一個與水平線略成傾斜的旋轉圓筒，物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的，隨著圓筒的轉動物料受重力作用運行到較底的一端，濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給，使?jié)裎锪系靡愿稍?，然后在出料端?jīng)皮帶機或螺旋輸送機送出。

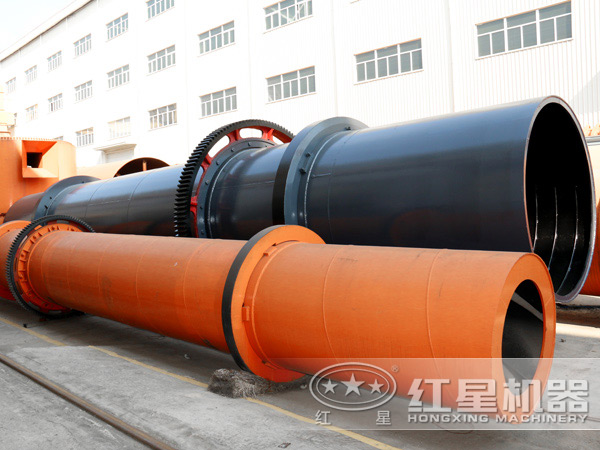

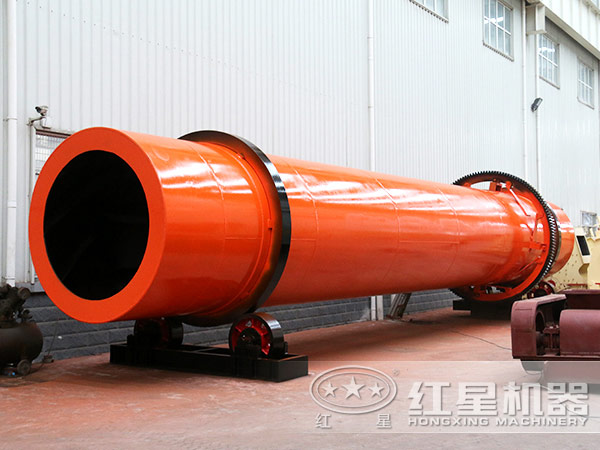

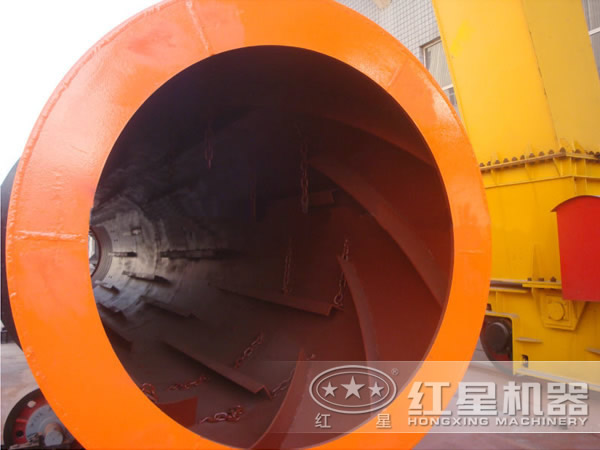

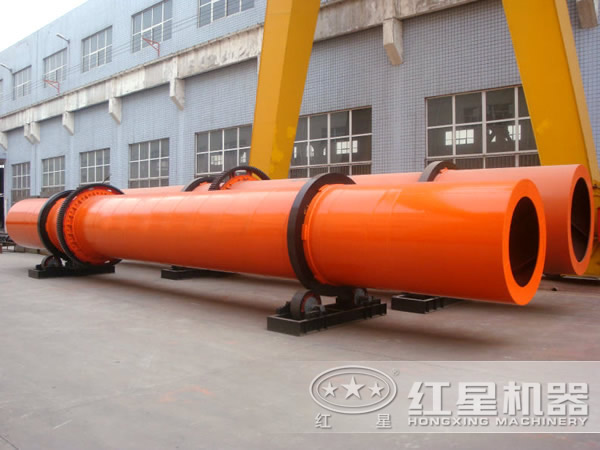

圖片實拍

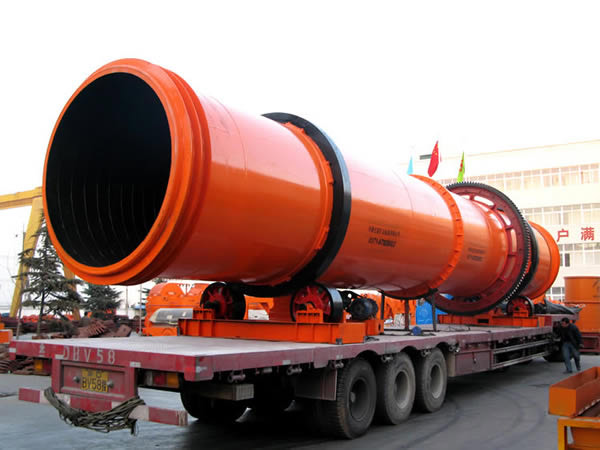

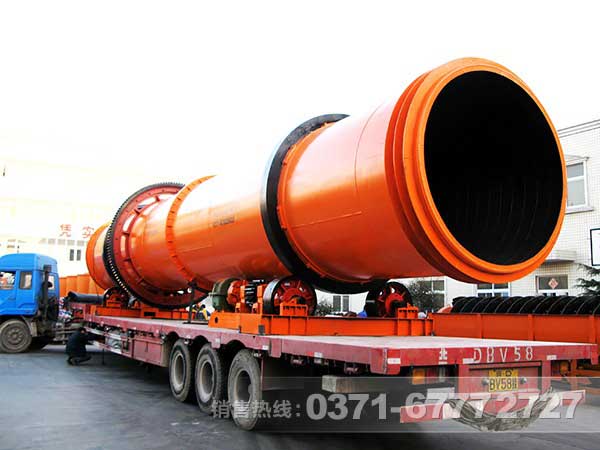

客戶現場

礦渣烘干機性能優勢

1、我公司在設計時為了達到較佳的烘干效果，采用順流干燥方式，物料與熱源氣流由同一側進入干燥設備，礦渣烘干機出口溫度低，熱效率高。

2、物料在內筒與熱氣流以輻射、對流、傳導形式進行熱交換，在外筒熱交換以傳導、對流形式并用。 烘干機熱效率高，節能效果顯著。經檢測，熱效率大大超過傳統烘干機50%左右的水平。該設備投產使用后，節煤效果顯著。

3、將這些物料進行加工利用以后,不但可以解決對空氣和地下水的污染,還可以解決由于長時間堆放對場地占用的問題。

4、礦渣烘干機使用了新型的給料、排料裝置，杜絕了礦渣烘干機給料堵塞、不連續、不均勻和返料等現象，為您降低了除塵系統的負荷。該設備在揚料裝置系統上作了多方面的技術革新，特別是采用了新型多組合式揚料裝置，克服了傳統烘干機的“風洞”現象。

5、礦渣烘干機的外部表面積比單筒回轉式烘干機減少30%以上，并且外筒對內筒有保溫隔熱作用，外筒表面溫度低，熱損失少，在高產節能的同時，大大改善了勞動環境和勞動條件。

技術參數

規格 （直徑×長度）	筒體容積 （m³）	生產能力 （t/h）	安裝斜度 （%）	最高進氣溫度 （℃）	主電動機 （kw）	總重量 （t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

間接傳熱烘干機

筒徑×筒長   項目	外筒內徑	內筒內徑	筒體長度	筒體容積（m³）	筒體斜度	揚料板型式	最高進氣溫度（℃）	外形尺寸
Φ1.5×15m	1500	500	15	20.27	3-5%	升舉式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升舉式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升舉式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
